| 최대 작동 압력: | 7바 | 구멍: | 10 밀리미터 |
|---|---|---|---|
| 주위의와 유동적인 온도: | -10 내지 60' Ｃ (어떤 동결) | 뇌졸중: | 200mm |
| 유체 중량 중량: | 공기 | 보증 내압력: | 1.05MPa |
| 강조하다: | 10mm 피스톤 공기통,10mm SMC Pneumatic 실린더,SMC 피스톤 공기통 |
||

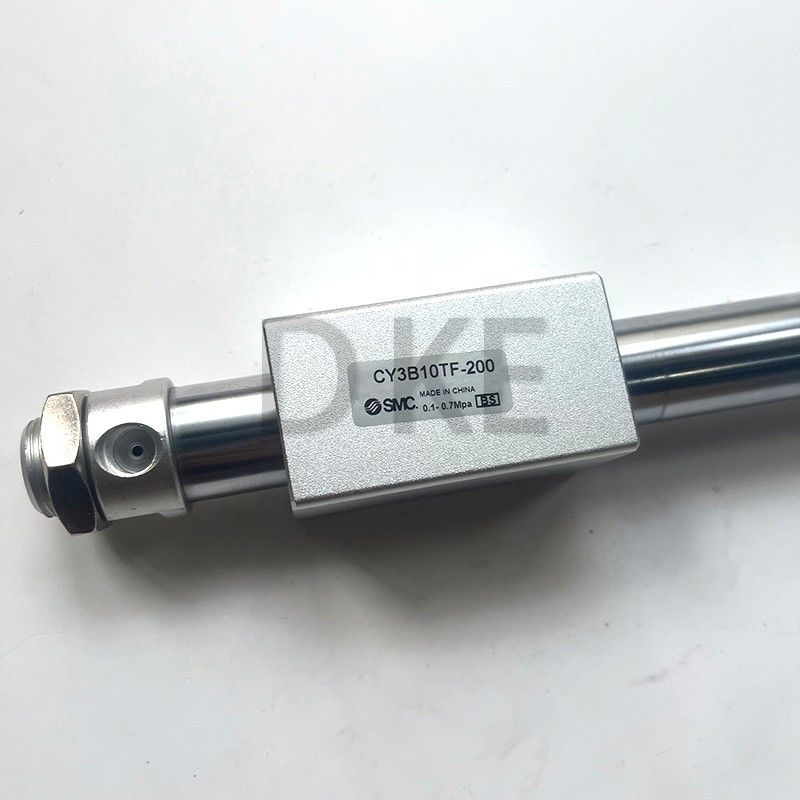

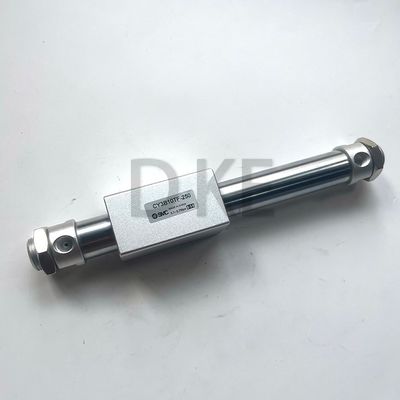

SMC 막대도 없는 실린더는 기압으로 조작될 때 이동할 수 있는 하나의 단위를 만들기 위해 피스톤과 외부 캐리에 배치된 산업용 자석들을 이용한다.몸과 머리 덮개를 재구성하고 자기 결합을 구현함으로써, 그 무게는 상당히 감소했습니다.
외부 누출이 없으므로 CY 시리즈는 모든 종류의 조건에 적합합니다. 이 자기 결합 된 실린더는 장착 공간을 줄이는 데 유용합니다.그리고 통합 가이드를 통해 부하와 모멘트를 적용 할 수 있습니다.당신은 또한 당신의 응용 프로그램에서 필요한 정확성 또는 최대 모멘트를 얻기 위해 필요한 가이드를 선택할 수 있습니다.
이 시리즈의 다섯 가지 다른 변형은 다른 응용 프로그램에 더 많은 선택을 제공합니다..게다가, 자동 스위치가 기본으로 작동합니다.
| 사양 | |||||||||
| 구멍 크기 [mm] | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 63 |
| 액체 | 공기 | ||||||||
| 압력 검증 | 1.05 MPa | ||||||||
| 최대 작동 압력 1 | 0.7 MPa | ||||||||
| 작동 압력 최소 | 0.16 | 0.16 | 0.16 | 0.16 | 0.15 | 0.14 | 0.12 | 0.12 | 0.12 |
| 환경 온도 및 유체 온도 | -10~60°C (냉면 하지 않는다) | ||||||||
| 피스톤 속도 | 50~500mm/s | ||||||||
| 쿠션 | 고무 펌퍼 | ||||||||
| 윤활 | 요구되지 않습니다 (유료가 아닌) | ||||||||
| 장착 방향 | 수평, 기울기, 수직 | ||||||||
| 장착 견과류 (2개) | 표준 장비 (수속품) | ||||||||
| 마그네트 고정 힘 [N] | 19.6 | 53.9 | 137 | 231 | 363 | 588 | 922 | 1471 | 2256 |
| 제1부 | 적용 가능한 구멍 크기 [mm] | d | H | B | C |
| SNJ-006B | 6 | M6 x 10 | 4 | 8 | 9.2 |
| SNJ-016B | 10, 15 | M10 x 10 | 4 | 14 | 16.2 |
| SN-020B | 20 | M20 x 15 | 8 | 26 | 30 |
| SN-032B | 25, 32 | M26 x 15 | 8 | 32 | 37 |
| SN-040B | 40 | M32 x 20 | 10 | 41 | 47.3 |
많은 산업들이 이 놀라운 제품을 사용하기 위해 지원합니다.
이 산업은 이 제품으로부터 큰 이익을 얻는 분야 중 일부에 불과합니다.
전문가 기술자 팀의 신뢰성 있는 기술 지원 및 서비스 피스톤 Pneumatic 실린더를 제공합니다.우리는 피스톤 Pneumatic 실린더가 올바르고 효율적으로 계속 작동 할 수 있도록 포괄적인 서비스 및 유지 보수 솔루션을 제공합니다.우리의 기술자는:
우리의 기술자는 언제든지 지원 및 서비스를 제공할 수 있습니다. 시작하기 위해 오늘 저희에게 연락하십시오.
피스톤 공기 실린더 는 거품 포개 와 땅콩 포개 로 장착 된 고판 상자 에 수송 된다. 상자 는 견고 하며 충격, 긁힘, 먼지 에 대항 하기 위해 설계 되었다.이 제품은 또한 쉽게 식별하기 위해 고유 한 일련 번호로 표시됩니다..
