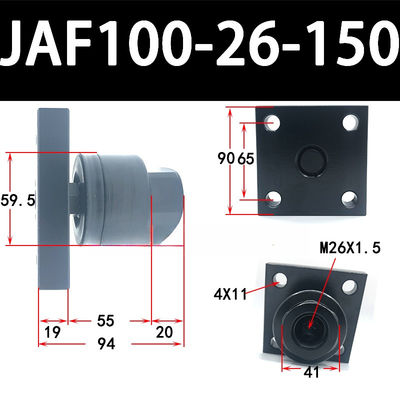

JAF100-26-150 플로팅 조인트 프로젝트의 필수 요소

제품 설명:

JAF 시리즈 부동 관절은 진동의 흡수와 실린더와 수동체 사이의 평행성 정확도가 충분하지 않은 다양한 응용 프로그램에서 사용하도록 설계되었습니다.JAF 시리즈의 주요 디자인 특징은 다음과 같습니다:

• 특이점과 평행성의 흡수 부족
• 플랜지 타입 설치
• 고압 저항성
• 우수한 밀폐 재료
• 큰 스윙 각

JAF 시리즈의 부동 관절은 특이성 및 불충분한 평행성 정확도를 흡수하도록 설계되어 축 정렬이 필요하지 않은 응용 프로그램에서 사용하기에 이상적입니다.이것은 고 정밀 가공에 대한 요구를 줄입니다, 설치가 더 편리하고 비용 효율적으로

플랜지 유형의 설치 형태는 안정적인 연결과 편리한 설치를 허용하여 다양한 지름의 실린더에 적합합니다.

JAF 시리즈의 떠있는 관절은 또한 1MPa까지의 실린더 압력과 3.5MPa까지의 수압 실린더 압력으로 높은 압력을 견딜 수 있습니다.떠있는 관절의 주요 재료는 樹脂입니다., 좋은 화학 및 열 저항성 및 우수한 밀폐 물질을 제공합니다.

JAF 시리즈는 또한 특정 정도의 특기점과 스윙 각도를 허용하여 더 많은 유연성과 적응력을 제공합니다. 허용되는 특기점과 스윙 각도는 일반적으로 ± 5 °입니다.특정 설치 오류 12.

JAF 시리즈의 부동 결합의 주요 기술 사양 중 일부는 다음과 같습니다.

• 연결 지름: Rc1/4 또는 M27X1.5, 등, 다양한 파이프 지름 요구 사항에 적합한.
• 유체 사용: 압축 공기 및 물을 사용하여 다양한 유체 제어 요구 사항을 충족합니다.
• 압력 범위: 0.05-1 MPa, 다양한 작업 압력에 적합합니다.
• 환경 온도 및 액체 온도 범위: -5 ~ 60 °C, 다양한 작업 환경에 적합합니다.
• 최대 팽창 강도: 예를 들어 JAF100-27-150의 최대 팽창 강도는 28000 N 2입니다.
• 먼지 덮기 재료: 합성 고무, 잘 밀폐 및 먼지 방지 성능을 제공합니다.

기술 매개 변수:

응용 프로그램:

적용 시나리오:

이 제품은 실린더와 수압 실린더를 연결하는 데 적합합니다. 특이성과 평행성이 충분히 흡수 될 수 없는 상황에서 특히 유용합니다..이들은 다재다능한 제품이며 자동화 기계, 로봇 팔 연결, 재료 처리 시스템,정밀 위치 설정 장비, 그리고 조립 라인 자동화.

포장 및 운송:

제품 패키지:

• SMC 소레노이드 밸브 제품은 견고한 고리 박스에 포장됩니다.
• 박스에는 폼 삽입이 포함되어 있으며 운송 중 밸브를 보호합니다.
• 각 밸브는 스크래치와 손상을 방지하기 위해 개별적으로 플라스틱으로 싸여 있습니다.
• 포장에는 사용 설명서와 보증 정보가 포함되어 있습니다.

운송:

• SMC 솔레노이드 밸브 제품은 표준 지상 운송을 통해 배송됩니다.
• 미국 내 모든 지역으로 배송이 가능합니다.
• 주문은 일반적으로 1-2 일 이내에 처리되고 배송됩니다.
• 고객들은 주문이 발송되면 추적 번호를 받게 됩니다.
• 배송 비용은 주문의 무게와 목적지에 따라 계산됩니다.
