| 브랜드 이름: | SMC |
| 인증: | CE |
| Minimum Order Quantity: | 1 |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | Carton /As The Clients Require |
| Delivery Time: | 1-7Work Days After Payment |
| Payment Terms: | T/T, Western Union,Paypal |
| Supply Ability: | 5000 Pieces/1Month |
| 시리즈: | SMC 공압 로터리 밸브 | 작동 온도 범위: | -5℃~60℃ |
|---|---|---|---|
| 작동 압력 범위: | 0~1.0Mpa | 유형: | 수동식 밸브 |
| 작동 매체: | 밸브 코어를 피하기 위해 건조한 압축 공기, 오일 및 수분을 필터링해야 합니다. | 포트 유형: | 대부분 2위치 3방향 S |
| 강조하다: | SMC 전자기 밸브 두 번째 위치,3면 S 포트 전자기 밸브,SMC 밸브 압력 1 MPa |
||
SMC VH 시리즈 (모델 VH301, VH300, VH312, VH311, VH332, VH330,그리고 VH322) 공기 공기의 손 회전 밸브는 산업용 공기 시스템용으로 특별히 설계된 수동 방향 제어 장치입니다.신뢰성 있는 성능과 다재다능한 적응력으로 유명합니다이 밸브는 자동화 기계와 같은 다양한 응용 프로그램에서 온-오프 회로 제어 및 방향 관리에 널리 사용됩니다., 기계 도구, 공기 파이프 라인.
이 밸브 시리즈는 두 개의 스레드 연결 크기를 제공합니다: 02 (1/4 인치) 및 03 (3/8 인치).다른 파이프 라인 설치 요구 사항을 수용하기 위해 02N 및 R와 같은 파생 변형이 제공됩니다.밸브 몸체는 다이 주름 알루미늄 합금으로 만들어졌으며 표면 산화 처리에 의해 우수한 부식 저항을 제공합니다.그것은 -5 °C에서 60 °C까지 온도를 가진 산업 환경에 적합합니다.밸브 코어는 단단하고 탄력적인 밀폐를 결합한 듀얼 밀폐 디자인을 갖추고 있으며, SMC의 산업 표준을 충족하는 누출률과 안정적인 밀폐 성능을 보장합니다.그것은 0에서 1의 압력 범위 내에서 작동하도록 설계되었습니다..0 MPa로, 정압 시스템의 전형적인 조건에 호환됩니다.
구조적으로 VH 시리즈 수동 회전 밸브는 정밀한 기어 위치와 부드러운 회전 느낌으로 특징인 수동 회전 메커니즘을 사용합니다.장비의 진동으로 인한 오작동을 효과적으로 방지합니다.대부분의 모델에는 2 위치 3 방향 구성이 포함되어 있으며, 일부는 2 위치 2 방향 기능을 지원하여 공기 시스템에서 빠른 회로 전환 및 종료를 허용합니다.설치 옵션은 패널 장착 및 베이스 장착 모두 포함, 그리고 선택된 모델은 다양한 장비 배열에 맞게 특수 장착 브래킷을 갖추고 있습니다.
또한, 이 수동 회전 밸브는 기름 없는 윤활 설계를 갖추고 있으며, 추가 윤활유가 필요없이 장기간 안정적인 작동을 가능하게 합니다.따라서 유지보수 비용을 크게 줄일 수 있습니다.일부 모델은 IP65 보호 등급을 제공하여 먼지와 습기가 포함 된 어려운 환경에 견딜 수 있습니다.소음 차단기 및 공기 연결 장치와 같은 액세서리와 결합하면전체적으로, SMC VH 시리즈는 산업용 공기 제어 분야에서 비용 효율적이고 신뢰할 수있는 수동 제어 구성 요소를 나타냅니다.
| 시리즈 | SMC 공기 회전 밸브 (VH 시리즈 수동 회전 밸브) |
| 종류 | 수동 작동 밸브 (SMC 수동 회전 밸브) |
| 작업 압력 범위 | 0~1.0 MPa |
| 포트 타입 | 대부분 2위 3면 S |
| 작업 온도 범위 | -5°C~60°C |
| 근로중계 | 펌프 코어 손상을 피하기 위해 건조 압축 공기, 기름 및 수분을 필터링해야합니다. |

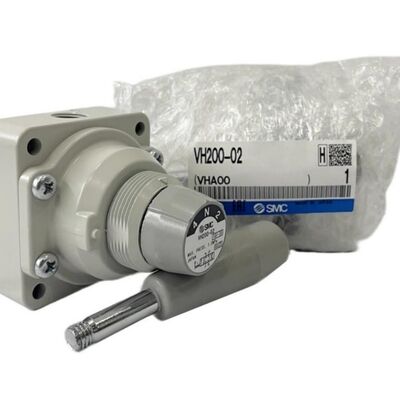

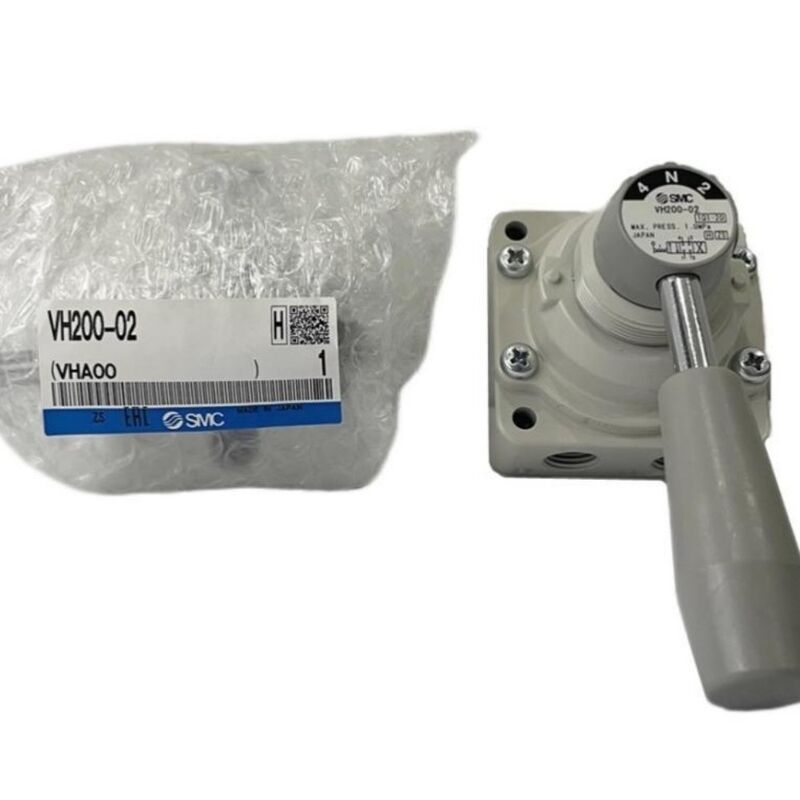

핸드 밸브 VH 시리즈 제품 이미지
핸드 밸브 VH 시리즈 JIS 기호
| 적용 가능한 액체 | 공기 | |
|---|---|---|
| 압력 검증 | 1.5 MPa | |
| 최대 작동 압력 | VH200/300/400 | 10.0 MPa |
| VH600 | 0.7 MPa | |
| 실내 온도 및 작동 액체의 온도 | -5~60°C (냉면 없이) | |
| 작동 각도 | 90° | |
| 윤활 | 요구되지 않습니다 (유유가 있는 경우 ISO VG32 1급 터빈 오일을 사용하세요) | |
| 시리즈 | 포트 크기 | 포지션 수 | 모델 | 흐름 속도 특성 | 무게 (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 시체 장착 | 패널 장착 | 1 (P) → 2 (A) / 4 (B) | 2 (A) / 4 (B) → 3 (R) | ||||||||
| C (dm3/ [s·bar]) | b | 자기소개서 | C (dm3/ [s·bar]) | b | 자기소개서 | ||||||
| VH2 | 1/4 | 3 (중간에 닫힌) | VH200-02 | VH210-02 | 1.5 | 0.25 | 0.38 | 1.5 | 0.25 | 0.38 | 0.42 |
| 3 (발기 중심) | VH201-02 | VH211-02 | |||||||||
| 2 (상위) | VH202-02 | VH212-02 | |||||||||
| 3 (중간에 닫힌) | VH240-02 | VH250-02 | |||||||||
| 3 (발기 중심) | VH241-02 | VH251-02 | |||||||||
| 2 (상위) | VH242-02 | VH252-02 | |||||||||
| 3 (중간에 닫힌) | VH220-02 | VH230-02 | 1.1 | 0.2 | 0.28 | 1.1 | 0.2 | 0.28 | |||
| 3 (발기 중심) | VH221-02 | VH231-02 | |||||||||
| 2 (상위) | VH222-02 | VH232-02 | |||||||||
| VH3 | 1/4, 3/8 | 3 (중간에 닫힌) | VH300-02/03 | VH310-02/03 | 5.4 (1/4) 6.4 (3/8) |
0.25 | 1.25 (1/4) 1.5 (3/8) |
5.4 (1/4) 6.4 (3/8) |
0.25 | 1.25 (1/4) 1.5 (3/8) |
0.71 |
| 3 (발기 중심) | VH301-02/03 | VH311-02/03 | |||||||||
| 2 (상위) | VH302-02/03 | VH312-02/03 | |||||||||
| 3 (중간에 닫힌) | VH320-02/03 | VH330-02/03 | 4.5 (1/4) 5.3 (3/8) |
0.2 | 1.1 (1/4) 1.3 (3/8) |
4.5 (1/4) 5.3 (3/8) |
0.2 | 1/4 1.3 (3/8) |
|||
| 3 (발기 중심) | VH321-02/03 | VH331-02/03 | |||||||||
| 2 (상위) | VH322-02/03 | VH332-02/03 | |||||||||
| VH4 | 1/4 ~ 3/4 | 3 (중간에 닫힌) | VH400-02부터 06까지 | VH410-02 ~ 06 | 14.3 (1/4) 15.6 (3/8) 17.5 (1/2) 18.4 (3/4) |
0.25 | 3.4 (1/4) 3.8 (3/8) 4.3 (1/2) 4.5 (3/4) |
14.3 (1/4) 15.6 (3/8) 17.5 (1/2) 18.4 (3/4) |
0.25 | 3.4 (1/4) 3.8 (3/8) 4.3 (1/2) 4.5 (3/4) |
1.28 |
| 3 (발기 중심) | VH401-02 ~ 06 | VH411-02 ~ 06 | |||||||||
| 2 (상위) | VH402-02 ~ 06 | VH412-02 ~ 06 | |||||||||
| 3 (중간에 닫힌) | VH420-02부터 06까지 | VH430-02부터 06까지 | 11.9 (1/4) 13.0 (3/8) 14.6 (1/2) 15.4 (3/4) |
0.2 | 2.9 (1/4) 3.1 (3/8) 3.5 (1/2) 3.7 (3/4) |
11.9 (1/4) 13.0 (3/8) 14.6 (1/2) 15.4 (3/4) |
0.2 | 2.9 (1/4) 3.1 (3/8) 3.5 (1/2) 3.7 (3/4) |
|||
| 3 (발기 중심) | VH421-02부터 06까지 | VH431-02 ~ 06 | |||||||||
| 2 (상위) | VH422-02부터 06까지 | VH432-02 ~ 06 | |||||||||
| VH6 | 3/4, 1 | 3 (중간에 닫힌) | VH600-06/10 | - | 37 (3/4) 38.8 (1) |
0.25 | 10.2 (3/4) 10.5 (1) |
37 (3/4) 38.8 (1) |
0.25 | 10.2 (3/4) 10.5 (1) |
9.7 |
| 3 (발기 중심) | VH601-06/10 | ||||||||||
| 2 (상위) | VH602-06/10 | ||||||||||
SMC 소레노이드 밸브, 특히 유명한 SMC Pneumatic Rotary Valve 시리즈,다양한 산업 및 자동화 응용 프로그램에서 널리 사용됩니다. 신뢰성 높은 성능과 다재다능성으로 인해이 밸브는 VH 시리즈 수동 회전 밸브와 SMC 두 위치 3 방향 수동 회전 밸브를 포함하여 공기 시스템 수동 제어 밸브 설정의 필수 구성 요소입니다.그 설계 는 공기 시스템 내 에 공기 흐름 을 정확하게 제어 할 수 있게 한다, 압축 공기의 정확하고 효율적인 수동 제어가 필요한 산업에 적합합니다.
SMC 소레노이드 밸브의 주요 응용 사례 중 하나는 정비, 테스트,또는 비상 작업수동 회전 밸브는 조작자가 복잡 한 전자 제어 시스템에 필요 없이 원활 한 작동을 보장 하는 공기 흐름 경로를 빠르고 안전하게 전환 할 수있는 직관적 인 인터페이스를 제공합니다.안전과 신뢰성이 가장 중요한 환경에서는 특히 중요합니다..
이러한 밸브에 대한 또 다른 일반적인 시나리오는 포장 기계에서 민감한 제품을 처리하기 위해 정밀한 타이밍과 공기 실린더의 제어가 필요한 것입니다.SMC 두 위치 3 방향 수동 회전 밸브는 다양한 공기 장치의 작동을 제어하는 간단한 그러나 효과적인 솔루션을 제공합니다또한, 이 밸브는 실험실 장비와 테스트 리그에 사용됩니다.실험 또는 캘리브레이션을 위해 공기 회로의 섹션을 조정하거나 격리하는 데 수동 개입이 종종 필요한 경우.
SMC 소레노이드 밸브는 HVAC 시스템에서도 응용 프로그램을 찾습니다. 공기 흐름을 수동으로 제어하는 것이 시스템 진단 및 유지 보수에 도움이 될 수 있습니다.0~1의 작업 압력 범위 내에서 작동 할 수있는 능력.0MPa, -5°C에서 60°C까지 온도에 견딜 수 있어 다양한 환경 조건에 적합합니다.오일 및 수분 필터링으로 밸브 코어를 보호하기 위해, 긴 사용 기간과 일관된 성능을 보장합니다.
품질과 안전을 보장하는 CE 인증으로, 이러한 밸브는 고객 요구 사항에 따라 카튼 또는 사용자 정의 패키지와 같은 유연한 포장 옵션으로 공급됩니다.최소 주문량은 1개입니다, 소규모 애플리케이션 또는 교체에 편리합니다. 협상을 통해 가격, SMC는 월 5000 조각의 공급 능력으로 경쟁력있는 거래를 보장합니다. 신속한 배달,지불 후 1-7 일 이내에, 그리고 지불 조건은 T/T, 웨스턴 유니온, 그리고 페이팔을 포함하며, 다양한 고객 선호도에 맞습니다.
요약하자면 SMC Pneumatic Rotary Valve 시리즈는 VH 시리즈 수동 회전 밸브와 SMC 2 위치 3 방향 수동 회전 밸브를 포함하여공기 시스템 수동 제어 밸브 응용 프로그램에서 필수적입니다.탄탄한 구조, 품질 표준을 준수하고,그리고 효율적인 공급은 신뢰성 있는 공기 제어 솔루션의 선호 선택.
모든 SMC 소레노이드 밸브는 운송 중 최대 보호를 보장하기 위해 신중하게 포장됩니다. 각 밸브는 습기와 먼지로 인한 손상을 방지하기 위해 개별적으로 반 정적 패키지에 밀폐됩니다.그 후 제품을 견고한, 충격과 진동을 흡수하도록 설계 된 뭉치 된 상자.
운송을 위해, 우리는 추적 및 신속한 배달 서비스를 제공하는 신뢰할 수있는 운송사를 사용합니다. 주문 규모와 목적지에 따라 운송물은 항공, 해상, 육상 화물,가장 효율적이고 비용 효율적인 방법이 선택되는 것을 보장합니다..
우리는 또한 각 배송과 함께 상세한 문서를 포함합니다. 제품 사양, 설치 지침, 보증 정보,고객들의 적절한 사용과 유지보수.
품질의 포장과 안정적인 배송에 대한 우리의 헌신은 모든 SMC 소레노이드 밸브가 안전하게 도착하고 즉각적으로 사용할 준비가 되어 있음을 보장합니다.
