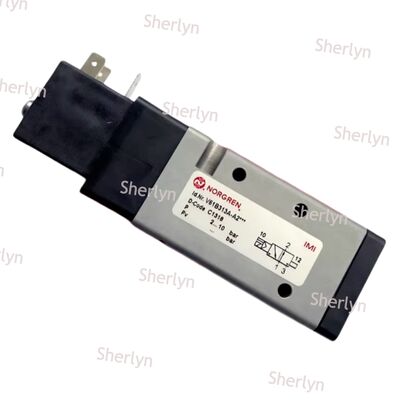

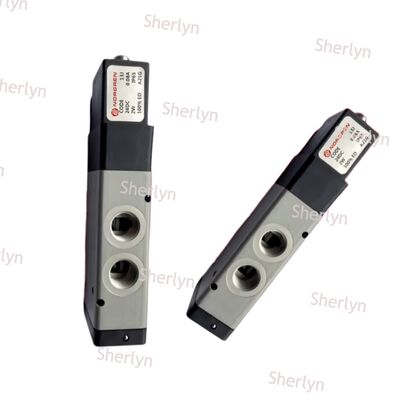

노르그렌 V61 시리즈 3/2 경로 밸브, 정상적으로 열려, 파일럿 작동, 컴팩트 및 가벼운 - 네

제품 설명:

이 솔레노이드 밸브 시리즈는 메인 스풀의 움직임을 파일럿 밸브로 제어하는 파일럿 작동 원리를 사용합니다. 파일럿 밸브는 솔레노이드 코일로 구동되며, 메인 스풀은 매체의 압력 차이에 따라 작동합니다. 이러한 설계 덕분에 저전력 솔레노이드 코일로 대유량 밸브의 온/오프 기능을 조절할 수 있어 에너지 효율을 높이고 고압 조건에 더 적합합니다.

이 밸브는 상시 개방 상태로 설계되어 전원이 공급되지 않을 때 열린 상태를 유지하여 유체가 통과하도록 합니다. 솔레노이드 코일에 전원을 공급하면 밸브가 닫혀 매체 흐름을 차단합니다. 이 상시 개방 기능은 냉각 또는 비상 환기 시스템과 같이 정전 시에도 지속적인 흐름이 필요한 안전 중요 애플리케이션에 이상적입니다.

단일 솔레노이드 제어 시스템을 특징으로 하는 이 밸브는 하나의 솔레노이드 코일에 전원을 공급하거나 차단하여 개방 및 폐쇄 위치 사이를 전환합니다. 전원이 차단되면 스프링 힘 또는 매체 압력에 의해 밸브가 자동으로 상시 개방 위치로 복귀하여 간단하고 안정적인 작동을 보장합니다.

파일럿 작동 메커니즘과 최적화된 유로 설계를 통해 이 솔레노이드 밸브는 뛰어난 유량 용량을 제공합니다. 특정 모델에 따라 유량은 분당 610리터에서 최대 2600리터까지 다양하며, 중간에서 대규모 유량 요구 사항을 충족합니다.

이 밸브는 일반적으로 0.2 MPa ~ 1.0 MPa (2 ~ 10 bar)의 압력 범위에서 작동하며, 일부 모델은 최대 1.6 MPa (16 bar)의 압력을 처리할 수 있습니다. 파일럿 밸브의 정상적인 기능을 위해서는 일반적으로 0.2 ~ 0.3 bar 이상의 최소 압력 차이를 유지하는 것이 중요합니다.

다이캐스트 알루미늄 합금 또는 알루미늄 압출로 제작된 밸브 본체는 가볍지만 내구성이 뛰어나고 부식에 강한 성능을 제공합니다. 스풀과 슬리브는 수명을 위해 금속 밀봉 또는 향상된 흐름을 위해 소프트 밀봉 옵션으로 제공됩니다. 밀봉 재료에는 NBR 또는 FKM이 포함되어 압축 공기 및 기타 다양한 매체에 적합합니다.

솔레노이드 코일은 낮은 전기 소비량으로 설계되었으며, 일부 모델은 1~2와트만 사용하여 상당한 에너지 절감에 기여합니다. 또한, 이 밸브는 IP65 보호 등급을 제공하여 먼지가 많은 환경이나 습한 산업 환경에서 사용하기에 이상적인 방진 성능과 물 분사에 대한 저항성을 보장합니다.

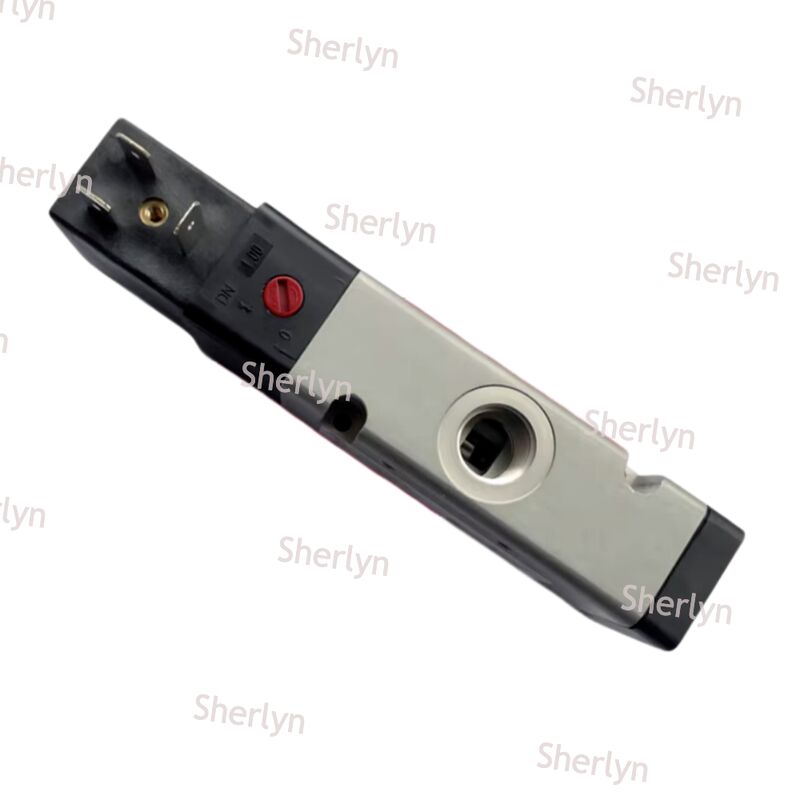

각 밸브에는 일반적으로 푸시 버튼 또는 트위스트 잠금 노브 형태로 제공되는 표준 수동 조작 기능이 포함되어 있습니다. 이 기능은 시스템 시운전, 유지 보수 및 전기 전원에 의존하지 않는 비상 시 수동 작동을 용이하게 합니다.

이 밸브는 G1/4, G3/8 또는 G1/2 영국 파이프 나사와 같은 포트 나사를 갖추고 있어 다양한 공압 부품과의 쉬운 호환성을 위해 국제 표준을 준수합니다. 설치는 인라인 배관 또는 서브 베이스 장착을 통해 수행할 수 있으며, 특정 시스템 요구 사항에 따라 유연한 통합 옵션을 제공합니다.

응용 분야:

산업 자동화 생산 라인은 다양한 자동 조립 공정, 자재 취급 시스템 및 포장 기계에 광범위하게 사용됩니다. 이러한 시스템은 단동 실린더를 사용하여 클램핑, 위치 지정 및 푸시와 같은 필수 기능을 수행합니다. 설계는 고주파 작동을 우선시하며 원활하고 효율적인 생산 워크플로우를 유지하기 위해 높은 신뢰성을 요구합니다.

단동 실린더, 다이어프램 밸브 및 공압 그리퍼와 같은 단동 공압 액추에이터의 제어는 일반적으로 3/2 방향 솔레노이드 밸브를 사용하여 관리됩니다. 이 밸브는 이러한 애플리케이션에서 표준입니다. 특히 상시 개방 (NO) 구성은 안전 인터록 시나리오에 이상적입니다. 이러한 경우 밸브는 전원 장애 시 자동으로 열리거나 닫히므로 안전이 중요한 비상 환기 시스템에 완벽합니다.

밸브는 주기적인 퍼지 또는 압력 해제가 필요한 공정 환경에서 중요한 역할을 합니다. 이러한 시스템에서 압축 공기의 스위칭을 제어하는 데 사용됩니다. 주요 응용 분야에는 필터 역블로우 메커니즘, 표면 먼지 제거 장치 및 공기 수신기 탱크와 관련된 안전 릴리프 회로가 포함되어 작동 안전 및 시스템 무결성을 보장합니다.

포장 산업에서 이 밸브는 충진기, 실링기, 라벨링 시스템 및 블로우 성형기와 같은 장비에 널리 사용됩니다. 생산 주기 효율성을 유지하고 포장 정밀도가 품질 표준과 일치하도록 하는 데 필수적인 공압 액추에이터의 빠른 움직임을 제어합니다.

자동차 생산 라인에서는 용접 고정구, 도장 장치, 조립 스테이션 및 부품 가공 기계에 이러한 제어 밸브를 사용합니다. 이러한 응용 분야는 오일 노출 및 진동을 견딜 수 있으면서도 긴 작동 수명을 제공하여 자동차 제조 환경 내 공압 공구 및 보조 장비의 신뢰성을 향상시키는 부품을 필요로 합니다.

이 밸브는 블로우 성형, 충진 및 실링 작업과 관련된 식품 가공 장비의 공압 시스템을 제어하는 데에도 적합합니다. 식품 및 음료 생산 공정 전반에 걸쳐 안전과 위생을 보장하기 위해 식품 등급 표준을 준수하는 밀봉 재료 및 윤활 방법을 선택하는 것이 중요합니다.

화력 발전소, 폐수 처리 센터, 배기 가스 처리 장치와 같은 환경 보호 시설은 자동화된 공정 제어를 위해 이러한 밸브에 의존합니다. 이들은 공압 제어 밸브 및 온/오프 밸브를 구동하여 원격 작동을 용이하게 하고 환경 제어 시스템의 효율성과 안전성을 향상시킵니다.

특정 밸브 모델은 -10°C ~ +50°C 또는 그 이상의 넓은 온도 범위에서 작동하도록 설계되었습니다. 저온 환경에서는 동결 문제를 방지하기 위해 건조 공기 사용이 권장됩니다. 또한, 방폭 표준이 필요한 환경의 경우 엄격한 안전 규정을 충족하기 위해 특수 방폭 코일 옵션을 사용할 수 있습니다.
