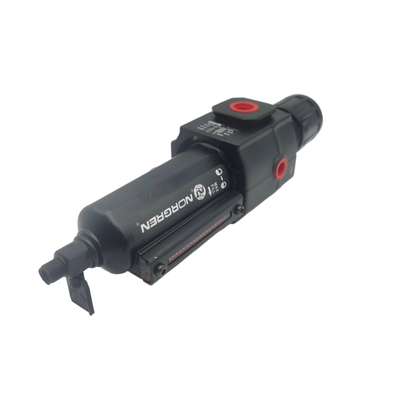

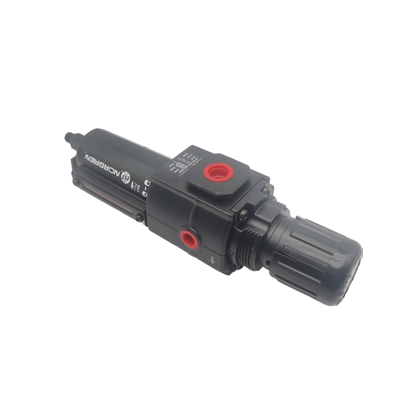

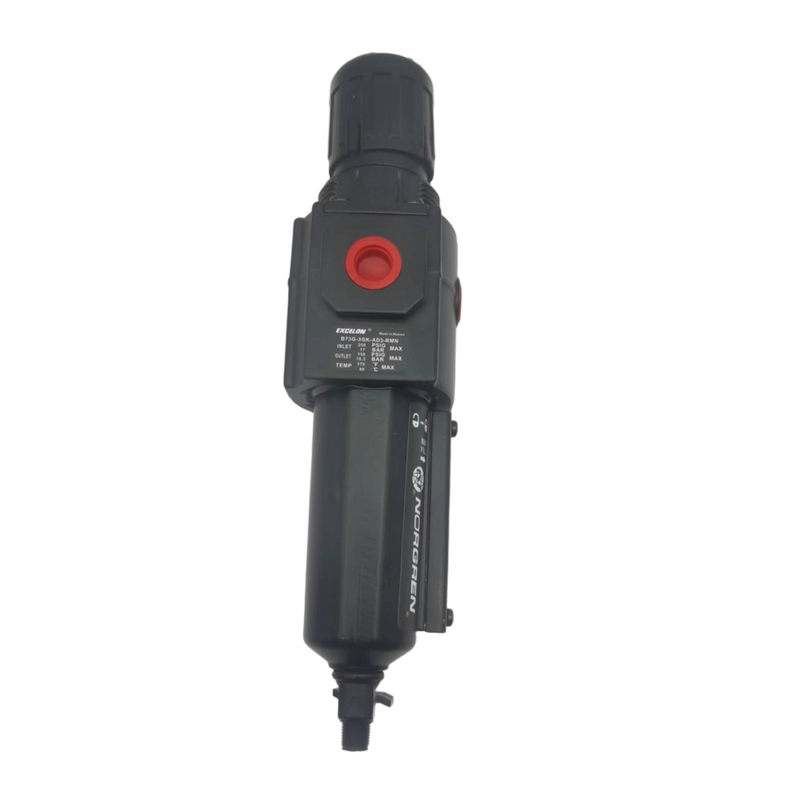

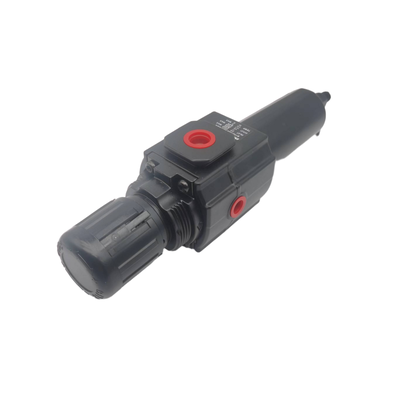

NORGREN B73G‑3GK‑AT3‑RMN B73G‑3GK‑AT1‑RMN Excelon 필터‑레귤레이터 G3/8 자동‑배수 폴리카보네이트 볼 5μm 40μm 푸시‑잠금 노브 게이지 없음 모듈식 공압 공기 준비 시스템용

제품 설명:

Norgren B72G 및 B73G 시리즈는 Excelon 모듈식 공기 준비 시스템 내의 고성능 필터 레귤레이터입니다. 이 컴팩트한 통합 장치는 단일 하우징에 여과 및 압력 조절 기능을 모두 결합하도록 설계되었습니다. 압축 공기 라인에서 물과 고체 입자를 효율적으로 제거하는 동시에 정확한 하류 압력 제어를 보장합니다.

Excelon 설계 덕분에 이러한 필터 레귤레이터는 인라인 또는 다른 Excelon 제품과의 모듈식 어셈블리의 일부로 설치할 수 있습니다. Quickclamp 연결은 쉬운 설치, 시스템 확장 및 유지 보수를 용이하게 하여 다양한 설정에 매우 유연하게 사용할 수 있습니다.

B72G 시리즈는 G1/4 및 G3/8 포트 옵션과 함께 제공되며 38 dm³/s (80 SCFM)의 유량을 제공합니다. 이에 비해 B73G 시리즈는 G1/4, G3/8 및 G1/2 포트 크기를 지원하며 50 dm³/s (106 SCFM)의 더 높은 유량을 제공합니다. 두 시리즈 모두 밸런스 밸브 설계를 통합하여 입구 압력 변동이 출구 압력에 미치는 영향을 줄여 일관되고 안정적인 조절을 보장합니다.

이 장치는 5 µm 또는 40 µm 소결 폴리프로필렌 필터 엘리먼트의 가용성을 통해 유연성을 제공하며 수동 또는 자동 드레인 구성으로 제공됩니다. 이러한 옵션은 광범위한 산업 응용 분야에 적합하도록 보장합니다.

주요 기능에는 탬퍼 방지 커버로 보호되는 푸시 잠금 조절 노브, 간편한 유지 보수를 위한 빠른 분리 베이요닛 볼, 공기 흐름을 제한하지 않고 압력 모니터링을 허용하는 전체 흐름 게이지 포트가 포함됩니다. 투명한 폴리카보네이트 볼은 응축수 수준을 360도 시야로 제공하며, 내구성이 뛰어난 아연 및 알루미늄 본체는 까다로운 환경 조건을 견딜 수 있도록 설계되었습니다.

기능:

이 장치는 입자 여과 및 압력 조절을 하나의 컴팩트한 장치로 결합하여 귀중한 설치 공간을 효과적으로 절약합니다. 이러한 두 가지 기능을 통합함으로써 설정을 단순화하고 전반적인 시스템 효율성을 향상시킵니다.

이 시스템은 인라인 및 모듈식 설치 옵션을 모두 지원하여 Quickclamp 피팅을 통해 다른 Excelon 공기 준비 제품과 원활하게 연결할 수 있습니다. 이러한 유연성은 다양한 공압 설정 내에서 쉬운 통합 및 확장을 보장합니다.

다양한 요구에 맞게 5 µm 및 40 µm 소결 폴리프로필렌 필터 엘리먼트의 두 가지 여과 등급을 사용할 수 있습니다. 이러한 필터는 오염 물질을 효율적으로 제거하여 깨끗한 공기 흐름을 보장하고 하류 장비를 보호합니다.

사용자는 수동 및 자동 드레인 옵션 중에서 선택할 수 있습니다. 수동 버전은 편리한 1/4 회전 드레인 밸브를 특징으로 하며, 자동 구성은 수동 개입 없이 번거로움 없는 응축수 제거를 제공합니다.

볼은 투명 폴리카보네이트로 만들어져 응축수 수준을 360도 시야로 제공합니다. 이 설계는 최적의 성능을 유지하기 위해 쉽고 빠른 모니터링을 가능하게 합니다.

푸시 잠금 조절 노브는 압력 설정의 우발적인 변경을 방지합니다. 추가 보안을 위해 무단 조절을 방지하는 탬퍼 방지 커버도 사용할 수 있습니다.

릴리프 설계는 시스템이 데드 엔드일 때 하류 압력을 줄이는 데 도움이 됩니다. 또한 밸런스 밸브 설계는 입구 압력 변동이 출구 압력에 미치는 영향을 최소화하여 안정적이고 일관된 조절을 보장합니다.

전체 흐름 1/8" 게이지 포트를 통해 공기 흐름을 제한하지 않고 정확한 압력 모니터링이 가능합니다. 빠른 분리 베이요닛 볼은 도구 없이 필터 엘리먼트 교체 및 유지 보수를 위해 신속하게 제거할 수 있습니다.

• 높은 유량 용량: B72G 모델은 38 dm³/s (80 SCFM)를 제공합니다. B73G 모델은 50 dm³/s (106 SCFM)를 제공합니다.
• 넓은 출구 압력 범위: 0.3 ~ 10 bar에서 조절 가능
• 최대 입구 압력: 투명 볼의 경우 10 bar, 금속 볼의 경우 17 bar
• 작동 온도 범위: 폴리카보네이트 볼의 경우 -34°C ~ +50°C, 금속 볼의 경우 -20°C ~ +65°C

기술 매개변수:

이 FESTO 공기 소스 처리 장치는 소결 폴리프로필렌으로 만들어진 고품질 필터 엘리먼트를 특징으로 하여 압축 공기 시스템에 대한 안정적인 여과를 보장합니다. 프리미엄 FESTO 오일 미스트 필터로서 0.3 ~ 10 Bar 범위의 정확한 출구 압력 조절을 제공합니다. 아연, 알루미늄 및 아연 합금으로 구성된 견고한 본체 재질은 내구성과 수명을 보장합니다. 다양한 응용 분야에 적합한 이 FESTO 공기 소스 처리 장치는 G1/4, G3/8 및 G1/2를 포함한 여러 포트 크기를 지원하며 다양한 작동 요구를 충족하기 위해 수동, 자동 및 반자동과 같은 다양한 드레인 유형을 제공합니다.

응용 분야:

지원 및 서비스:

당사의 공압 필터 레귤레이터 윤활기(FRL) 장치는 깨끗하고 조절되며 윤활된 공기 흐름을 제공하여 공압 시스템의 최적 성능과 수명을 보장하도록 설계되었습니다. FRL의 효율성과 신뢰성을 유지하려면 정기적인 유지 보수와 올바른 취급이 필수적입니다.

기술 지원을 받으려면 모델 번호, 일련 번호 및 문제에 대한 자세한 설명을 준비하십시오. 이 정보는 신속하고 정확한 지원을 제공하는 데 도움이 됩니다.

FRL 장치를 설치할 때 공기 흐름 방향이 제품의 표시와 일치하는지 확인하십시오. 적절한 피팅을 사용하고 손상을 방지하기 위해 과도하게 조이지 마십시오. 유지 보수를 쉽게 할 수 있도록 접근 가능한 위치에 장치가 장착되었는지 확인하십시오.

오염 물질이 공압 시스템으로 유입되는 것을 방지하기 위해 필터 엘리먼트를 정기적으로 점검하고 교체하십시오. 명확한 공기 흐름을 유지하기 위해 필터 볼에 축적된 물과 이물질을 자주 배출하십시오.

시스템 요구 사항에 따라 레귤레이터를 원하는 압력 설정으로 조절하십시오. 안전한 작동을 보장하기 위해 장치에 지정된 최대 압력 등급을 초과하지 마십시오.

윤활기는 권장 공압 오일로 채우고 하류 부품의 적절한 윤활을 유지하기 위해 정기적으로 점검해야 합니다. 시스템으로의 오일 이동을 방지하기 위해 과도하게 채우지 마십시오.

비정상적인 소음, 압력 강하 또는 누출이 관찰되면 장치의 손상 또는 마모를 점검하십시오. 호환성과 안전을 보장하기 위해 결함이 있는 부품은 정품 제조업체 부품으로 교체하십시오.

자세한 문제 해결, 유지 보수 가이드 및 교체 부품 정보는 FRL 장치와 함께 제공된 제품 설명서를 참조하십시오.

이러한 지침을 따르면 공압 필터 레귤레이터 윤활기 시스템의 성능과 수명을 극대화하여 공압 장비의 원활하고 효율적인 작동을 보장하는 데 도움이 됩니다.
