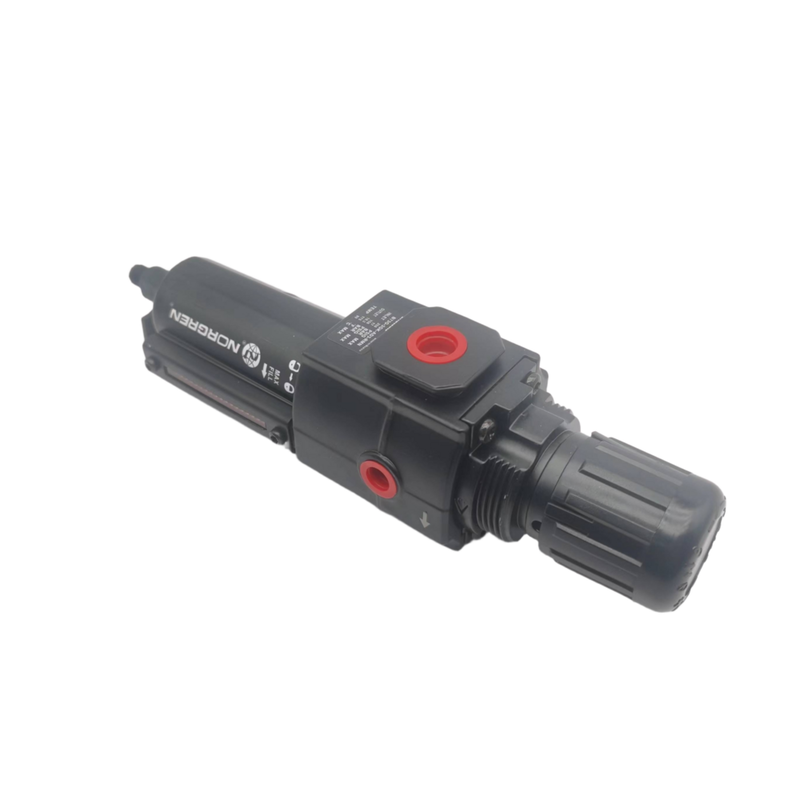

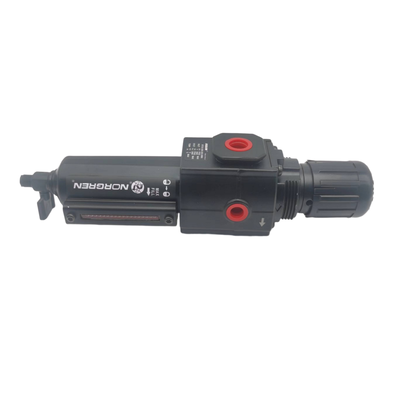

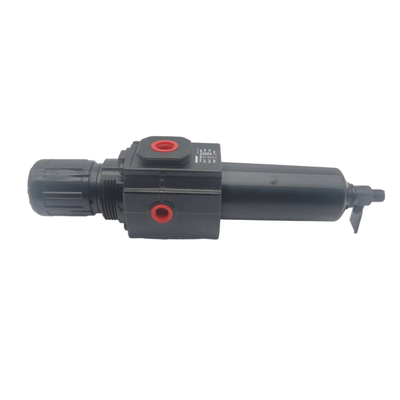

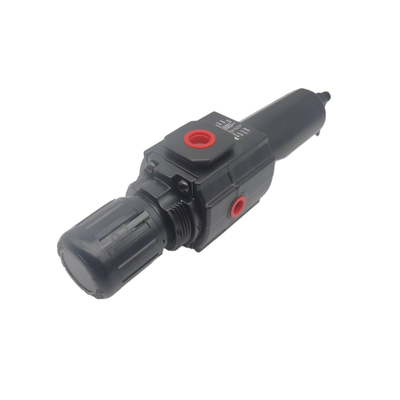

NORGREN B73G‑2GK‑QD1‑RMG B73G‑2AK‑QD1‑RMN 공압 복합 필터 레귤레이터 고효율 오일‑수 분리 풀‑플로우 게이지 포트 섬유 기계 및 공압 테스트 제어 회로에 적합

제품 설명:

Norgren B72G 및 B73G 시리즈는 Excelon 모듈식 공기 준비 시스템 내의 고성능 필터 레귤레이터입니다. 이 통합 장치는 여과 및 압력 조절 기능을 단일의 컴팩트한 하우징에 결합합니다. 압축 공기 라인에서 물과 고체 오염 물질을 효과적으로 제거하는 동시에 하류 압력을 정밀하게 제어합니다.

유연성을 염두에 두고 설계된 Excelon 시스템을 통해 이 장치를 인라인 또는 다른 Excelon 구성 요소와 함께 모듈식 설정의 일부로 설치할 수 있습니다. Quickclamp 연결을 활용하는 이 시리즈는 쉬운 확장을 지원하고 유지 보수 절차를 단순화하여 전반적인 시스템 효율성을 향상시킵니다.

B72G 시리즈는 G1/4 및 G3/8 포트 크기로 제공되며 38 dm³/s (80 SCFM)의 유량을 제공합니다. 대조적으로, B73G 시리즈는 G1/4, G3/8 및 G1/2의 더 넓은 포트 옵션을 제공하며 50 dm³/s (106 SCFM)의 더 높은 유량을 지원합니다. 두 모델 모두 밸런스 밸브 설계를 통합하여 입구 압력 변동이 출구 압력에 미치는 영향을 최소화하여 안정적이고 신뢰할 수 있는 조절을 보장합니다.

이 필터 레귤레이터에는 5 µm 또는 40 µm 등급의 소결 폴리프로필렌 필터 요소가 장착되어 있으며 수동 및 자동 배수 구성 모두를 제공합니다. 이러한 다용성은 정밀한 공기 준비 및 오염 물질 제거가 필요한 광범위한 산업 응용 분야에 적합합니다.

추가 기능에는 탬퍼 방지 커버로 보호되는 푸시 잠금 조절 노브와 유지 보수 작업을 단순화하는 빠른 분리식 베이요닛 볼이 포함됩니다. 전체 유량 게이지 포트를 사용하면 공기 흐름에 영향을 주지 않고 압력을 모니터링할 수 있으며, 투명한 폴리카보네이트 볼은 응축수 수준을 360도 시야로 제공합니다. 이 장치는 내구성이 뛰어난 아연 및 알루미늄 본체로 제작되어 까다로운 작동 환경에 적합합니다.

기능:

통합 필터 및 레귤레이터는 단일의 컴팩트한 장치 내에서 입자 여과와 압력 조절을 결합합니다. 이 설계는 효율적인 공기 준비를 보장하면서 귀중한 설치 공간을 절약하는 데 도움이 됩니다.

Excelon 모듈식 시스템을 특징으로 하는 이 제품은 인라인 및 모듈식 설치를 모두 지원합니다. 편리한 Quickclamp 연결을 사용하여 다른 Excelon 공기 준비 구성 요소와 원활하게 연결됩니다.

다양한 응용 분야의 요구를 충족하기 위해 두 가지 여과 등급을 사용할 수 있습니다. 사용자는 효과적인 오염 물질 제거를 위해 5 µm 또는 40 µm 소결 폴리프로필렌 필터 요소를 선택할 수 있습니다.

이 설계는 수동 및 자동 배수 옵션을 통해 유연성을 제공합니다. 유지 보수 선호도에 따라 수동 1/4회전 배수 또는 자동 배수 설정을 선택하십시오.

투명한 폴리카보네이트 볼은 응축수 수준을 360° 시야로 제공하여 쉽게 모니터링할 수 있습니다. 푸시 잠금 조절 노브는 우발적인 압력 변화를 방지하며 추가 보안을 위해 탬퍼 방지 커버로 강화할 수 있습니다.

릴리빙 설계는 시스템이 데드엔드될 때 하류 압력 감소를 가능하게 합니다. 또한 밸런스 밸브 설계는 입구 압력 변동이 출구 압력에 미치는 영향을 최소화하여 안정적인 조절을 보장합니다.

전체 유량 1/8" 게이지 포트를 사용하면 공기 흐름을 제한하지 않고 압력을 모니터링할 수 있습니다. 빠른 분리식 베이요닛 볼은 요소 교체 및 유지 보수를 위해 빠르고 도구 없이 제거할 수 있습니다.

• 높은 유량 용량: B72G는 38 dm³/s (80 SCFM)를 제공합니다. B73G는 50 dm³/s (106 SCFM)를 제공합니다.
• 압력 범위: 출구 압력은 0.3 ~ 10 bar로 조절 가능합니다.
• 최대 입구 압력: 투명 볼의 경우 10 bar, 금속 볼의 경우 17 bar.
• 작동 온도: 폴리카보네이트 볼의 경우 -34°C ~ +50°C, 금속 볼의 경우 -20°C ~ +65°C.

기술 매개변수:

응용 분야:

지원 및 서비스:

당사의 공압 필터 레귤레이터 윤활기(FRL) 장치는 깨끗하고 조절되며 윤활된 공기 공급을 제공하여 공압 시스템의 최적 성능과 수명을 보장하도록 설계되었습니다. 기술 지원을 받으려면 지원을 요청할 때 FRL 장치의 모델 번호와 사양을 준비하십시오.

설치: FRL 장치의 효과적인 작동을 위해서는 올바른 설치가 중요합니다. 장치에 표시된 흐름 방향에 따라 장치가 올바른 방향으로 설치되었는지 확인하십시오. 적절한 피팅을 사용하고 손상을 방지하기 위해 과도하게 조이지 마십시오.

유지 보수: 시스템 효율성을 유지하려면 필터, 레귤레이터 및 윤활기 구성 요소의 정기적인 유지 보수가 필요합니다. 막힘을 방지하기 위해 필터 요소를 주기적으로 교체하고, 필요한 경우 레귤레이터 압력 설정을 확인하고 조정하고, 하류 장비의 적절한 윤활을 보장하기 위해 권장 윤활유로 윤활기를 다시 채우십시오.

문제 해결: 압력 강하, 공기 누출 또는 불충분한 윤활과 같은 일반적인 문제는 막힘, 누출 또는 윤활유 부족을 검사하여 해결할 수 있습니다. 모든 연결이 단단히 고정되었는지, 장치에 먼지와 이물질이 없는지 확인하십시오.

안전: FRL 장치에 대한 유지 보수 또는 조정을 수행하기 전에 항상 시스템의 압력을 해제하십시오. 부상을 방지하기 위해 필요한 경우 개인 보호 장비를 사용하십시오.

자세한 기술 문서, 예비 부품 및 서비스 설명서는 FRL 장치와 함께 제공된 제품 설명서를 참조하거나 공식 웹사이트를 방문하십시오.

포장 및 배송:

공압 필터 레귤레이터 윤활기는 운송 중 최대 보호를 보장하기 위해 신중하게 포장됩니다. 각 장치는 움직임과 충격을 흡수하기 위해 맞춤형 폼 인서트가 있는 튼튼한 골판지 상자에 안전하게 배치됩니다. 포장은 제품이 최종 사용자에게 도달할 때까지 습기, 먼지 및 충격으로부터 제품을 보호하도록 설계되었습니다.

배송을 위해 추적 및 보험 옵션을 제공하는 신뢰할 수 있는 택배 서비스를 사용하여 안전한 배송을 보장합니다. 제품은 원활한 통관 및 취급을 용이하게 하기 위해 취급 지침 및 제품 정보가 포함된 명확한 라벨과 함께 배송됩니다. 다양한 고객 요구를 충족하기 위해 표준, 긴급 및 대량 화물을 포함한 다양한 배송 옵션을 제공합니다.
