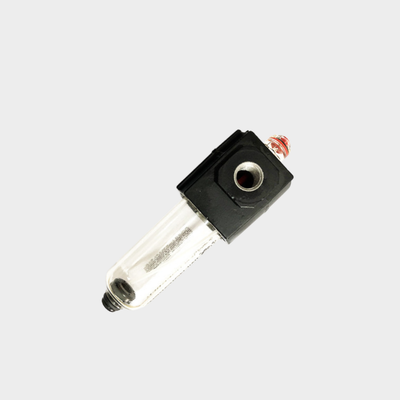

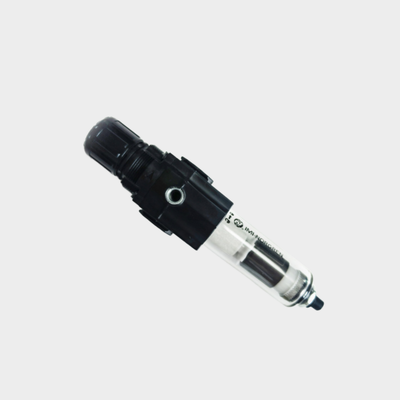

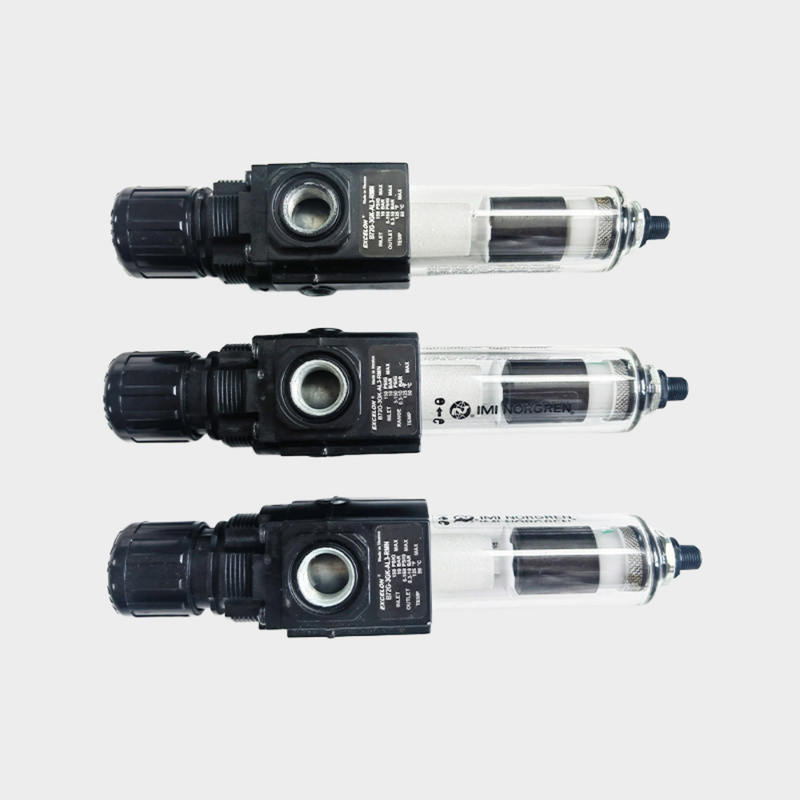

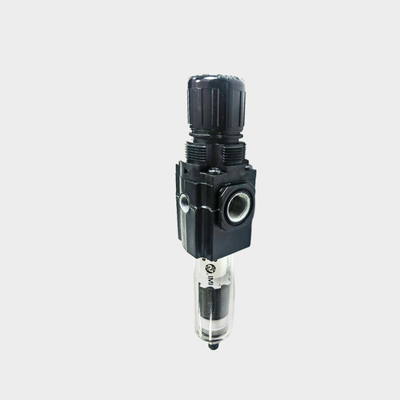

NORGREN B72G‑2GK‑QT3‑RMN B72G‑2GK‑QT1‑RMN 릴리프 공기 준비 장치 푸시‑잠금 탬퍼‑방지 노브 균형 밸브 안정적인 출력 모듈식 / 인‑라인 마운트 경량 자동화 워크스테이션용

제품 설명:

Norgren B72G 및 B73G 시리즈는 Excelon 모듈식 공기 준비 시스템 내의 고성능 필터 레귤레이터 라인을 나타냅니다. 이 통합 장치는 단일의 컴팩트한 하우징에 여과 및 압력 조절 기능을 모두 결합합니다. 압축 공기 라인에서 물과 고체 오염 물질을 효율적으로 제거하면서 다운스트림 압력을 정밀하게 제어합니다.

Excelon 모듈식 시스템을 염두에 두고 설계된 이 장치는 인라인 또는 모듈식으로 다른 Excelon 구성 요소와 함께 설치할 수 있습니다. Quickclamp 연결을 통해 시스템 확장이 용이하고 유지 관리가 간편하여 다양한 산업 환경에 적합합니다.

B72G 시리즈는 G1/4 및 G3/8 포트 크기로 제공되며 38 dm³/s (80 SCFM)의 유량을 제공합니다. 한편, B73G 시리즈는 G1/4, G3/8, G1/2를 포함한 추가 포트 옵션과 50 dm³/s (106 SCFM)의 더 높은 유량을 제공합니다. 두 시리즈 모두 밸런스 밸브 설계를 통합하여 입구 압력 변동이 출구 압력에 미치는 영향을 줄여 일관되고 안정적인 조절을 보장합니다.

다양한 산업 요구 사항을 충족하기 위해 이 장치에는 5 µm 또는 40 µm 등급의 소결 폴리프로필렌으로 제작된 필터 요소가 장착되어 있습니다. 또한 수동 또는 자동 드레인 구성 옵션을 제공하여 사용자가 특정 응용 프로그램 요구 사항에 따라 유연성을 확보할 수 있습니다.

추가 기능으로는 탬퍼 방지 커버로 보호되는 푸시 잠금 조절 노브, 유지 관리 작업을 단순화하는 빠른 분리식 베이요닛 볼, 공기 흐름을 방해하지 않고 압력 모니터링을 가능하게 하는 전체 흐름 게이지 포트가 있습니다. 투명한 폴리카보네이트 볼은 응축수 수준을 360° 시야로 볼 수 있으며, 내구성이 뛰어난 아연 및 알루미늄 본체 옵션은 까다로운 환경에서 안정적인 성능을 보장합니다.

기능:

이 장치는 입자 여과 및 압력 조절 기능을 단일의 컴팩트한 장치로 결합합니다. 이러한 통합은 귀중한 설치 공간을 절약하는 데 도움이 되어 공기 준비 요구 사항에 대한 효율적인 솔루션이 됩니다.

Excelon 모듈식 시스템을 특징으로 하는 이 장치는 인라인 또는 다른 Excelon 공기 준비 제품과의 모듈식 설치를 유연하게 할 수 있습니다. Quickclamp 연결은 조립 및 유지 관리의 용이성을 향상시킵니다.

고객은 5 µm 또는 40 µm 소결 폴리프로필렌 필터 요소를 사용하여 두 가지 여과 등급 중에서 선택할 수 있습니다. 두 옵션 모두 공기 공급에서 오염 물질을 효과적으로 제거합니다.

이 제품은 수동 및 자동 드레인 옵션을 모두 제공합니다. 사용자는 수동 1/4 회전 드레인을 선택하거나 자동 드레인 설정을 선택하여 응용 프로그램 요구 사항에 따라 유연성을 확보할 수 있습니다.

투명한 폴리카보네이트 볼은 360° 시야를 제공하여 응축수 수준을 쉽게 모니터링할 수 있습니다. 또한 푸시 잠금 조절 노브는 우발적인 압력 변화를 방지하는 데 도움이 되며, 추가 보안을 위해 탬퍼 방지 커버를 사용할 수 있습니다.

릴리프 설계는 시스템이 데드엔드일 때 다운스트림 압력 감소를 허용합니다. 한편, 밸런스 밸브 설계는 입구 압력 변동이 출구 압력에 미치는 영향을 줄여 안정적이고 신뢰할 수 있는 조절을 보장합니다.

전체 흐름 1/8" 게이지 포트는 공기 흐름을 제한하지 않고 압력 모니터링을 허용합니다. 빠른 분리식 베이요닛 볼을 사용하면 도구 없이도 볼을 빠르게 분리하고 요소를 교체할 수 있어 유지 관리가 간편합니다.

이 시스템은 높은 유량 용량을 제공하며, B72G 모델은 38 dm³/s (80 SCFM)를 지원하고 B73G 모델은 50 dm³/s (106 SCFM)를 처리합니다. 출구 압력 조절 범위는 0.3 ~ 10 bar입니다.

최대 입구 압력 기능은 투명한 볼이 있는 장치의 경우 10 bar이고 금속 볼이 장착된 장치의 경우 17 bar입니다. 작동 온도는 폴리카보네이트 볼의 경우 -34°C ~ +50°C, 금속 볼의 경우 -20°C ~ +65°C입니다.

기술 매개변수:

응용 분야:

지원 및 서비스:

당사의 공압 필터 레귤레이터 윤활기(FRL) 장치는 깨끗하고 조절되며 윤활된 공기를 제공하여 공압 시스템의 최적 성능과 수명을 보장하도록 설계되었습니다. 기술 지원은 제품과 함께 제공되는 사용 설명서를 참조하십시오. 여기에는 자세한 설치 지침, 유지 관리 지침 및 문제 해결 팁이 포함되어 있습니다.

FRL의 안정적인 작동을 위해서는 정기적인 유지 관리가 필수적입니다. 여기에는 축적된 오염 물질을 제거하기 위해 필터 볼을 주기적으로 배출하고, 시스템 요구 사항에 맞게 레귤레이터 압력을 확인 및 조정하고, 적절한 공구 윤활을 보장하기 위해 권장 윤활유로 윤활기 저장소를 다시 채우는 것이 포함됩니다.

압력 변동, 공기 누출 또는 윤활 실패와 같은 문제가 발생하는 경우 모든 연결이 단단히 고정되었는지, 하우징에 표시된 흐름 방향에 따라 장치가 올바르게 설치되었는지 확인하십시오. 최적의 여과 성능을 유지하기 위해 필요한 경우 필터 요소를 청소하거나 교체하십시오.

서비스 및 수리의 경우 제품 무결성 및 안전을 유지하기 위해 정품 교체 부품만 사용하십시오. 당사의 기술 지원 팀은 문제 해결을 지원하고 특정 응용 프로그램 요구 사항을 충족하는 제품 선택에 대한 지침을 제공합니다.

모든 유지 관리 및 서비스 활동이 관련 안전 표준 및 현지 규정을 준수하는지 확인하십시오. 사용한 윤활유 및 필터 요소의 적절한 취급 및 폐기는 환경 영향을 최소화하는 데 중요합니다.
