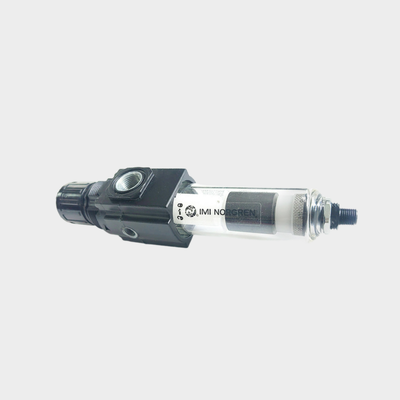

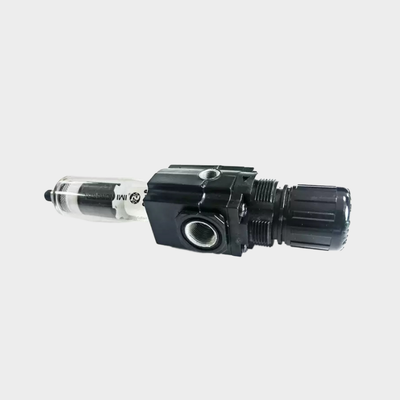

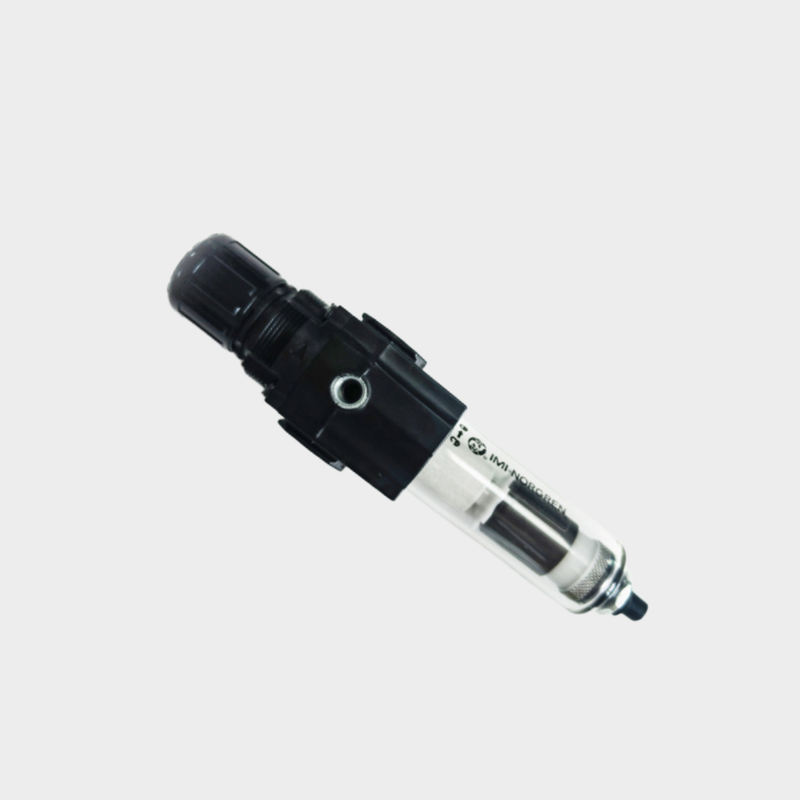

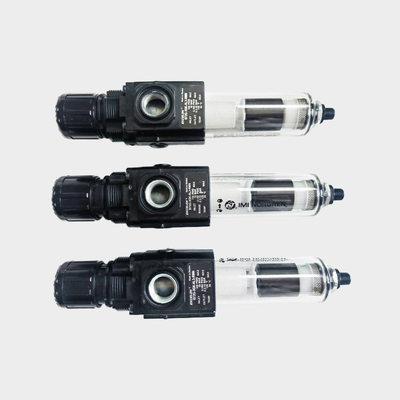

노르그렌 B72G-2AS-000-014 B72G-2AS-980 직렬 공기 필터 조절기 미터 포트 설계

제품 설명:

Norgren B72G 및 B73G 시리즈는 Excelon 모듈식 공기 준비 시스템 내의 고성능 필터 레귤레이터입니다. 이 통합 장치는 여과 및 압력 조절 기능을 하나의 컴팩트한 하우징에 완벽하게 결합합니다. 압축 공기 라인에서 물과 고체 입자를 효과적으로 제거하는 동시에 다운스트림 압력을 정밀하게 제어합니다.

다용성을 염두에 두고 설계된 Excelon 시스템을 통해 이 장치를 인라인 또는 모듈식으로 다른 Excelon 제품과 함께 설치할 수 있습니다. Quickclamp 연결을 사용하는 이 설계는 공기 준비 시스템의 쉬운 확장 및 간편한 유지보수를 촉진합니다.

B72G 시리즈는 G1/4 및 G3/8 포트 옵션과 함께 제공되며 38 dm³/s (80 SCFM)의 유량을 제공합니다. 반면 B73G 시리즈는 G1/4, G3/8 및 G1/2 포트 크기를 제공하며 50 dm³/s (106 SCFM)의 더 높은 유량을 지원합니다. 두 모델 모두 밸런스 밸브 설계를 통합하여 입구 압력 변동이 출구 압력에 미치는 영향을 최소화하여 일관된 조절을 보장합니다.

이 필터 레귤레이터는 옵션 5 µm 또는 40 µm 소결 폴리프로필렌 필터 요소와 수동 또는 자동 드레인 구성을 통해 유연성을 제공합니다. 이러한 기능으로 인해 광범위한 산업 응용 분야에 적합합니다.

추가 설계 하이라이트에는 탬퍼 방지 캡으로 덮인 푸시 잠금 조절 노브, 번거로운 유지보수를 위한 빠른 분리 베이요닛 볼, 공기 흐름을 제한하지 않고 압력 모니터링을 허용하는 전체 흐름 게이지 포트가 포함됩니다. 투명한 폴리카보네이트 볼은 응축수 수준을 360도 시야로 제공합니다. 또한 아연 또는 알루미늄 본체 옵션은 내구성을 향상시켜 까다로운 환경에서도 이 장치를 안정적으로 사용할 수 있습니다.

기능:

이 장치는 입자 여과 및 압력 조절을 단일 컴팩트 장치로 결합하여 귀중한 설치 공간을 절약하는 데 도움이 됩니다. 이러한 기능을 통합함으로써 공기 준비 프로세스를 간소화합니다.

이 시스템은 다른 Excelon 공기 준비 제품과 함께 인라인 및 모듈식 설치를 모두 지원합니다. Quickclamp 연결을 통해 쉽고 유연한 조립이 가능하여 다양한 설정에서 다용성을 향상시킵니다.

5 µm 또는 40 µm 소결 폴리프로필렌 필터 요소를 특징으로 하는 두 가지 여과 등급을 사용할 수 있습니다. 이러한 옵션은 오염 물질을 효과적으로 제거하여 깨끗한 공기 공급을 보장합니다.

사용자는 수동 및 자동 드레인 구성 중에서 선택할 수 있습니다. 수동 버전에는 1/4 회전 드레인이 포함되어 있으며 자동 옵션은 핸즈프리 응축수 제거를 제공합니다.

투명한 폴리카보네이트 볼은 응축수 수준을 360도 시야로 제공하여 구성 요소를 분해할 필요 없이 시스템 상태를 쉽게 모니터링할 수 있습니다.

푸시 잠금 조절 노브는 압력 설정의 우발적인 변경을 방지하여 일관된 작동을 보장합니다. 또한 추가 보안을 위해 탬퍼 방지 커버를 사용할 수 있습니다.

릴리빙 설계는 시스템이 데드엔드될 때 다운스트림 압력 감소를 가능하게 합니다. 밸런스 밸브 설계는 입구 압력 변동이 출구 압력에 미치는 영향을 최소화하여 안정적인 조절을 제공합니다.

전체 흐름 1/8" 게이지 포트를 통해 공기 흐름을 제한하지 않고 압력을 모니터링할 수 있습니다. 빠른 분리 베이요닛 볼 메커니즘은 도구 없이도 요소 교체 및 유지보수를 위해 신속하게 분리할 수 있도록 합니다.

B72G 모델은 38 dm³/s (80 SCFM)의 높은 유량 용량을 제공하며, B73G 모델은 50 dm³/s (106 SCFM)를 제공합니다. 출구 압력은 0.3 ~ 10 bar의 넓은 범위에서 조절할 수 있습니다. 최대 입구 압력 등급에는 투명 볼의 경우 10 bar, 금속 볼의 경우 17 bar가 포함됩니다.

폴리카보네이트 볼의 경우 작동 온도 범위는 -34°C ~ +50°C이며, 금속 볼을 사용할 경우 -20°C ~ +65°C입니다.

기술 매개변수:

이 공압 필터 레귤레이터 윤활기는 FESTO 오일 미스트 필터의 효율성과 압력 조절기의 신뢰성을 결합하여 최적의 공기 처리를 보장합니다. FESTO 오일 미스트 필터는 압축 공기를 효과적으로 여과하고 윤활하여 공압 시스템의 성능과 수명을 향상시킵니다.

응용 분야:

9

지원 및 서비스:

당사의 공압 필터 레귤레이터 윤활기(FRL) 장치는 깨끗하고 조절되며 윤활된 공기를 제공하여 공압 시스템의 최적 성능과 수명을 보장하도록 설계되었습니다. 기술 지원은 FRL 장치와 함께 제공되는 제품 설명서를 참조하십시오. 여기에는 자세한 설치, 작동 및 유지보수 지침이 포함되어 있습니다.

FRL의 효율성을 유지하려면 필터 요소를 정기적으로 점검 및 교체하고, 필요한 경우 레귤레이터 압력 설정을 모니터링 및 조정하고, 적절한 공압 오일로 윤활기 저장소를 다시 채우십시오. 시스템 가동 중단 시간을 방지하기 위해 누출 및 마모에 대한 주기적인 검사도 권장됩니다.

공압 필터 레귤레이터 윤활기에 문제가 발생하는 경우 설명서에 있는 문제 해결 지침을 통해 압력 변동, 윤활 부족 또는 공기 오염과 같은 일반적인 문제를 식별하고 해결하는 데 도움이 됩니다.

추가 기술 지원, 제품 문서 또는 교체 부품 및 액세서리에 대한 문의는 공식 웹사이트를 방문하거나 공인 대리점에 문의하십시오.

당사는 FRL 제품을 통해 공압 시스템이 원활하고 효율적으로 작동하도록 포괄적인 지원 및 서비스를 제공하기 위해 최선을 다하고 있습니다.

포장 및 배송:

제품 포장: 공압 필터 레귤레이터 윤활기는 운송 중 최대 보호를 보장하기 위해 신중하게 포장됩니다. 움직임이나 손상을 방지하기 위해 맞춤형 폼 인서트가 있는 견고한 골판지 상자에 안전하게 밀봉됩니다. 각 장치는 정전기 방지 버블랩으로 개별적으로 포장되고 변조 방지 테이프로 밀봉됩니다. 포장에는 사용자 설명서, 설치 가이드 및 보증 카드가 포함되어 있으며 모두 쉽게 접근할 수 있도록 깔끔하게 정리되어 있습니다.

배송: 당사는 공압 필터 레귤레이터 윤활기를 안전하고 신속하게 배송하기 위해 신뢰할 수 있는 배송 옵션을 제공합니다. 제품은 추적이 가능한 신뢰할 수 있는 택배 서비스를 통해 배송됩니다. 목적지에 따라 표준, 특급 및 익스프레스 배송 옵션이 제공됩니다. 모든 배송물에는 취급 지침이 신중하게 라벨링되어 제품이 완벽한 상태로 도착하도록 합니다. 국제 배송도 적절한 세관 서류를 제공하여 이용 가능합니다.
