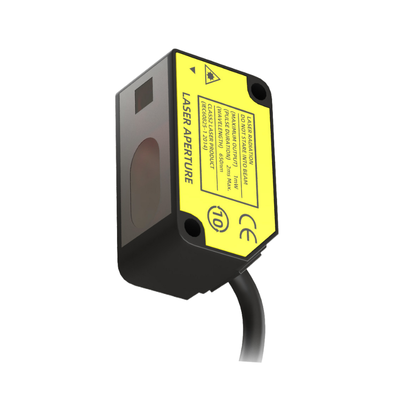

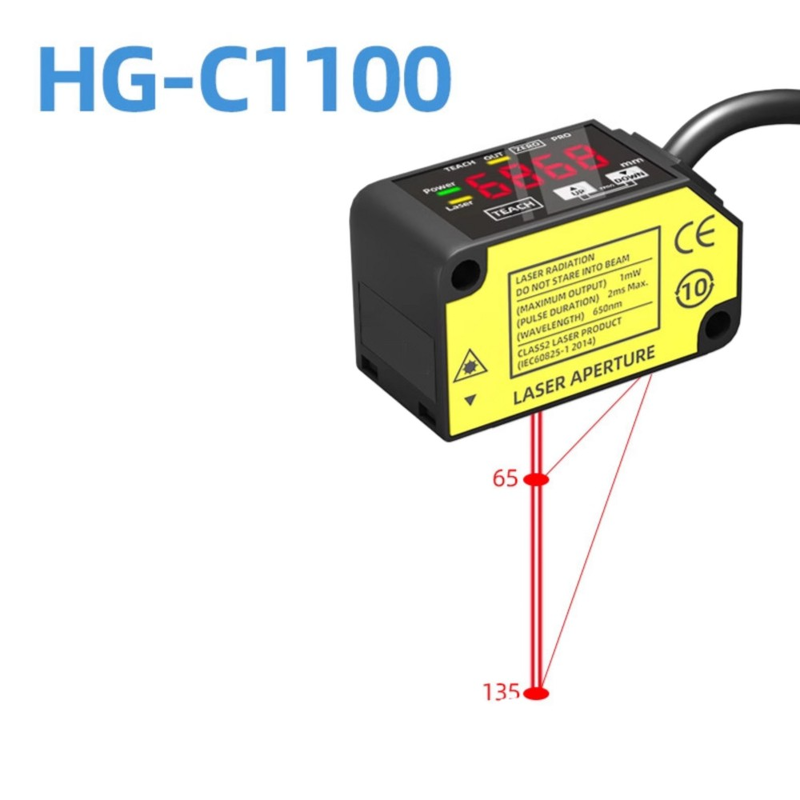

HG-C1100 레이저 변위 센서 100mm 중심 거리 ±35mm 측정 범위 70um 반복성 IP67 12-24V DC NPN PNP 출력 0-5V 4-20mA 아날로그 신호

제품 설명:

HG-C 시리즈는 산업 자동화 환경에서 신뢰성 있고 고정도 거리 및 위치 측정에 특별히 설계된 컴팩트 CMOS 레이저 이동 센서로 구성됩니다.각 단위는 내장 거울과 결합 된 통합 CMOS 레이저 광 시스템, 전용 이동 센서에서 일반적으로 예상되는 측정 정확성을 손상시키지 않고 얇은 프로필을 가능하게합니다.

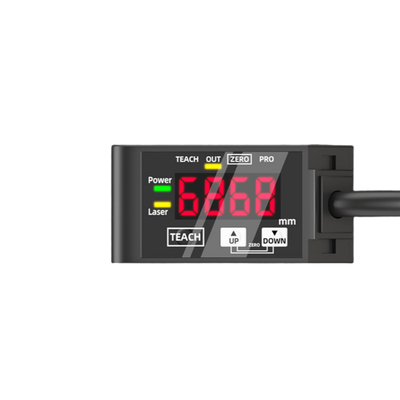

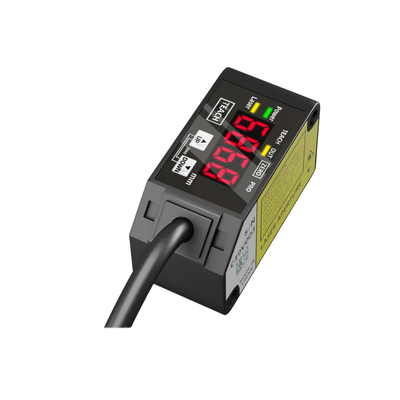

7개 세그먼트 디지털 디스플레이를 탑재한 이 센서는 직접적으로 미리미터로 측정된 거리를 나타냅니다.이 편리한 기능은 운영자가 쉽게 판독을 확인하고 현장에서 문턱 설정을 구성 할 수 있습니다., 외부 프로그래밍 장치의 필요성을 제거합니다.

이 시리즈는 30 mm, 50 mm, 100 mm, 200 mm 및 400 mm의 다섯 가지 다른 측정 센터 거리를 제공합니다. 대응하는 측정 범위는 ±5 mm에서 ±200 mm까지,소재가 아닌 소재가 아닌 소재가 아닌선형 정확도는 30, 50 및 100mm 모델의 전체 스케일의 ± 0.1%에 달하며, 확장 범위 버전은 전체 스케일의 ± 0.2% 또는 ± 0.3% 내에서 선형성을 제공합니다.

출력 옵션에 관해서는, HG-C 센서는 아날로그 전압 (0 ∼5 V) 및 아날로그 전류 (4 ∼20 mA) 신호를 모두 전달합니다. 또한 NPN 또는 PNP 오픈 컬렉터 제어 출력,다양한 시스템 요구 사항에 맞게 선택 가능한 램프-온 또는 다크-온 작동 모드를 제공합니다..

내구성을 염두에 두고 설계된 HG-C 시리즈는 IP67 기준에 맞는 컴팩트한 하우징에 장착되어 있으며, -10°C에서 +45°C까지 온도 범위 내에서 작동할 수 있습니다.장치들은 진동과 충격에 저항합니다., 낮은 전류 소모를 가진 12~24 V DC 공급 장치 (40 mA 또는 24 V DC에서 덜). 추가로, 사용자는 1.5 ms, 5 ms 또는 10 ms의 응답 시간 중에서 선택할 수 있습니다.

CE, UKCA, FDA 및 UL / c-UL와 같은 인증은 다양한 HG-C 모델에 사용할 수 있으며 국제 안전 및 품질 표준을 준수하는 것을 보장합니다.

특징:

광학 설계는 내장된 거울과 함께 컴팩트한 CMOS 구조를 사용하여 이동 센서의 높은 정확도를 손상시키지 않고 센서의 깊이를 효과적으로 줄입니다.

측정값은 7개 세그먼트 디스플레이를 통해 밀리미터로 디지털로 표시됩니다.이 기능은 임계값을 간단하게 구성하고 측정된 거리를 즉시 현장에서 확인할 수 있습니다..

센서는 다양한 측정 범위를 제공하며, 중심 거리는 30, 50, 100, 200 및 400 밀리미터로 제공됩니다.이 옵션은 ±5mm에서 ±200mm까지의 측정 범위에 유연성을 제공합니다..

HG-C1030에서 10 마이크로미터에서 HG-C1400에서 200에서 400 밀리미터 사이의 거리를 측정하기 위해 800 마이크로미터에 이르기까지 모델에 걸쳐 높은 반복성이 보장됩니다.

이중 아날로그 출력이 제공되며, 0V 전압 5V 및 4mA 전류 신호를 포함하여 외부 데이터 획득과 편리한 스케일 조정을 용이하게합니다.

사용자는 세 가지 설정 중 1.5 ms, 5 ms, 또는 10 ms 중 응답 시간을 선택할 수 있으며, 특정 애플리케이션 필요에 따라 측정 속도와 신호 안정성을 균형 잡을 수 있습니다.

제어 출력은 열린 수집기 트랜지스터 출력을 통해 NPN 또는 PNP 구성을 지원합니다.선택 가능한 라이트-ON / 다크-ON 모드와 함께 신뢰성을 높이기 위해 내장 된 단회로 보호 기능을 포함합니다..

가혹한 산업환경에 설계된 이 센서는 IP67 등급을 자랑하며, 먼지와 물 침투에 견딜 수 있습니다.

CE (EMC / RoHS), UKCA, FDA 레이저 알림 준수, UL / c-UL 인정을 보유하고 있으며, 다양한 시장에서 준수 및 안전을 보장합니다..

첨단 기능에도 불구하고 센서는 24 V DC에서 40 mA 이하, 12 V DC에서 최대 65 mA를 채취하여 지속적인 작동을 위해 에너지 효율성을 유지합니다.

기술 매개 변수:

응용 프로그램:

위치 및 존재 탐지는 산업 자동화에서 중요한 역할을 수행하여 작업 조각이 전송 로봇과 조립 스테이션에 정확하게 전달되고 배치되도록합니다.이 검증 과정은 제조 작업 흐름 전체에서 효율성과 정확성을 유지하는 데 도움이됩니다..

또 다른 중요한 응용 분야는 스파크 높이와 양을 확인하는 것입니다. 스파크 된 물체의 높이를 측정하거나 계층 수를 확인함으로써재료 처리 시스템은 더 안정적으로 작동 할 수 있으며 잘못된 수량이나 높이와 관련된 오류를 피할 수 있습니다..

두께와 차원 검사는 인라인 품질 보장에 필수적입니다. 이 과정은 부품, 시트 및 다양한 구성 요소를 생산 할 때 측정하는 것을 포함합니다.생산 라인을 늦추지 않고 정해진 허용도와 표준을 충족시키는 것을 보장하는 데 도움이 됩니다..

이동 모니터링은 위치 스테이지, 프레스 및 형성 기계와 같은 다양한 유형의 장비에 대한 실시간 피드백을 제공합니다.지속적인 모니터링은 이러한 기계가 의도된 매개 변수 내에서 작동 하는 것을 보장, 따라서 정확성을 향상시키고 결함 위험을 줄입니다.

품질 통제는 종종 디지털 거리 판독에서 파생된 임계 값을 활용하는 가/노-가 검사를 통해 수행됩니다.이 방법은 제품이 품질 요구 사항을 충족하는지 여부를 결정하는 간단한 방법을 제공합니다., 생산에서 의사결정을 단순화합니다.

마지막으로, 로봇 안내는 픽 앤 플라스 작업 및 자동 처리 시스템에서 필수적인 아날로그 거리 피드백에서 이익을 얻습니다. 정확한 거리 정보를 제공함으로써로봇 은 더 효과적 으로도 더 신뢰성 있게도 업무를 수행 할 수 있습니다.
