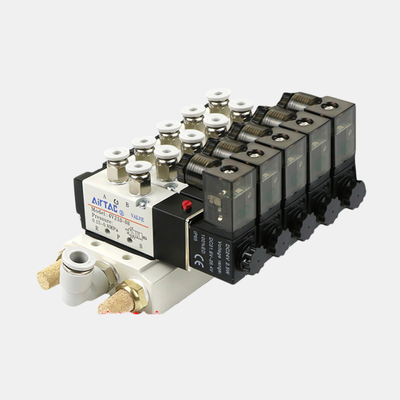

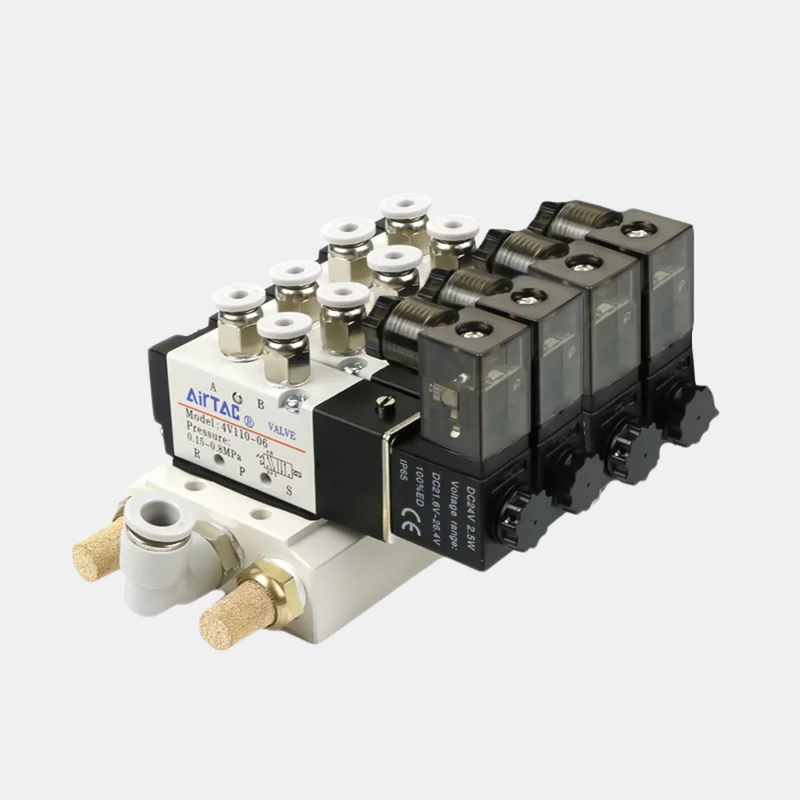

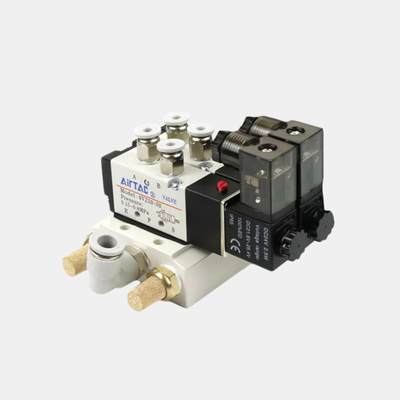

Airtac 4V310-08 다중 스테이션 솔레노이드 밸브 매니폴드 키트 2 / 3 / 4 / 5 / 6 포지션 통합 밸브 그룹 내부 다중 채널 공압 회로용

제품 설명:

4V 시리즈는 개별 교체 코일과 사전 조립된 다중 스테이션 매니폴드 키트를 포함하여 파일럿 작동 5/2 방향 공압 솔레노이드 밸브의 다양한 선택을 제공합니다. 이 제품은 산업 자동화 시스템 내에서 압축 공기의 신뢰할 수 있는 방향 제어를 보장하도록 세심하게 설계되었습니다. 이 시리즈는 M5 및 1/8″부터 1/2″까지의 다양한 포트 크기를 지원하며, 12 mm²에서 50 mm²까지 확장되는 효과적인 단면적을 특징으로 합니다. 또한, 유량 계수(Cv)는 0.56에서 2.80까지 다양하여 다양한 액추에이터 치수 및 속도 요구 사항을 충족합니다.

이 시리즈의 밸브는 완전한 단일 또는 이중 솔레노이드 장치, 매니폴드 통합 또는 교체를 위한 밸브 본체, AC220V 또는 DC24V 전원 공급 장치와 호환되는 개별 교체 코일로 제공되며 현장 유지 보수에 이상적입니다. 다중 스테이션 매니폴드 키트는 4V210-08 및 4V110-06 모델의 경우 2~10개의 스테이션으로 사전 구성되어 제공됩니다. 4V310-08 및 4V310-10 시리즈를 위한 특수 키트도 있습니다. 이 통합 매니폴드 설계는 여러 밸브를 하나의 견고한 베이스에 통합하여 설치 프로세스를 간소화하고 컴팩트한 제어 캐비닛의 귀중한 공간을 절약합니다. 또한 중앙 집중식 공급 및 배기 포트를 특징으로 하여 외부 피팅의 필요성을 최소화하고 별도의 밸브 배관에 비해 누출 가능성을 줄입니다. 또한, 독립적인 스테이션 배선 설계를 통해 단일 매니폴드 블록 내에서 AC 및 DC 전압을 조합할 수 있어 PLC 제어와 수동 안전 스테이션을 통합하는 시스템에 대한 유연성을 제공합니다.

내구성이 뛰어난 알루미늄 합금으로 제작된 밸브 본체는 슬라이딩 컬럼 구조를 사용하여 밀봉을 확실하게 하고 반응성이 뛰어난 작동을 보장합니다. 내부 보어는 마찰 수준을 낮추기 위해 정밀하게 가공되어 낮은 시작 압력을 유발하고 밸브의 서비스 수명을 연장합니다. 특히, 이 밸브는 오일 윤활이 필요하지 않습니다. 그러나 윤활 공기가 사용되는 경우 연속적으로 공급되어야 합니다(ISO VG32 또는 동등한 윤활유 권장). 수동 오버라이드 기능이 표준으로 제공되어 전기 없이도 설치 및 테스트를 용이하게 합니다.

4V 시리즈 밸브의 표준 작동 압력 범위는 0.15~0.8 MPa(21~114 psi)이며, 최대 내압은 1.2 MPa(175 psi)입니다. 이 밸브는 또한 -20°C ~ +70°C의 온도 범위 내에서 안정적으로 작동하도록 설계되어 광범위한 산업 환경에 적합합니다.

특징:

포트 크기 옵션은 M5 및 1/8″부터 1/2″까지 다양하며, 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10, 4V410-15 시리즈를 포함한 다양한 모델을 수용합니다. 이 범위는 여러 애플리케이션에 대한 호환성을 보장합니다.

5/2 방향 파일럿 작동 방향 제어 밸브로 설계되어 이중 작동 실린더 및 공압 액추에이터에 맞춰진 안정적인 스위칭 기능을 제공합니다. 사용자는 단일 및 이중 솔레노이드 구성 중에서 선택할 수 있으며, 이중 솔레노이드 버전은 위치 유지를 위한 메모리 기능을 갖추고 있습니다.

더 유연한 설치 옵션을 위해 밸브 본체만 있는 버전도 제공되며, 코일 및 배선이 이미 존재하는 경우 매니폴드 통합 또는 교체 시나리오에 이상적입니다. 또한, AC220V 및 DC24V의 개별 교체 코일은 전체 밸브 어셈블리를 교체할 필요 없이 편리한 현장 서비스를 위해 제공됩니다.

다중 스테이션 매니폴드 키트는 2~10개의 스테이션 범위로 사전 조립되어 제공되며, 특히 4V210-08 및 4V110-06 모델을 위해 설계되었으며, 추가 키트는 4V310-08 및 4V310-10 모델을 지원합니다. 이러한 키트는 설치 공간을 줄이고 조립 시간을 크게 단축하는 데 도움이 됩니다.

통합 매니폴드 베이스는 여러 밸브를 중앙 집중식 공급 및 배기 포트가 있는 단일 견고한 베이스에 통합하여 설정을 더욱 간소화합니다. 각 스테이션의 독립적인 배선은 하나의 컴팩트한 매니폴드 블록에서 전압 혼합을 가능하게 하여 AC 및 DC 전압이 효율적으로 공존할 수 있도록 합니다.

내구성이 뛰어난 알루미늄 합금으로 제작된 밸브 본체는 가볍지만 견고하여 까다로운 산업 환경에 적합합니다. 슬라이딩 컬럼 구조는 뛰어난 밀봉과 최소한의 마찰로 매우 민감한 응답을 보장합니다.

밸브는 윤활 없이 작동하여 유지 보수 절차를 단순화하고 식품 가공 또는 전자 조립에서 중요한 오일 미스트 오염을 방지합니다. 수동 오버라이드는 설치, 디버깅 및 비상 작동을 지원하는 표준 기능으로 포함되어 있습니다.

코일은 IP65 표준으로 보호되어 먼지가 없고 물줄기에 강하여 열악한 조건에서도 안정적인 성능을 보장합니다. 작동 압력 범위는 0.15~0.8 MPa이며 광범위한 산업용 공압 시스템에 적합하며, 1.2 MPa의 내압 등급은 압력 서지에 대한 안전 마진을 제공합니다.

마지막으로, 밸브는 -20°C ~ +70°C의 넓은 온도 범위 내에서 효율적으로 작동하도록 설계되어 일반적인 산업 주변 온도 요구 사항을 충족합니다.

기술 매개변수:

응용 분야:

맞춤 설정:

AirTac은 다양한 애플리케이션 요구 사항을 충족하도록 설계된 G1/4 공압 솔레노이드 밸브 솔루션을 모델 번호 4V210-08로 제공합니다. 중국에서 제조되고 CE 인증을 받은 이 공압 밸브는 안정적인 성능과 높은 품질을 보장합니다. 프로젝트 요구 사항에 맞게 협상을 통해 가격을 제공하며 최소 주문 수량은 1개입니다.

당사의 공압 밸브는 5/2 방향 파일럿 작동 방향 제어 밸브 유형을 특징으로 하며, 내구성이 뛰어난 알루미늄 합금 본체 재질로 제작되었으며 표준 NBR 씰 재질이 장착되어 있습니다. 효율적이고 오래 지속되는 작동을 보장하기 위해 40 μm까지 필터링된 공기 사용에 최적화되어 있습니다.

고객은 시스템 사양에 가장 적합하도록 DC24V, AC110V 및 AC220V를 포함한 여러 코일 전압 옵션 중에서 선택할 수 있습니다. 안전한 배송을 보장하기 위해 상자에 포장됩니다.

월 5000개에 달하는 강력한 공급 능력을 통해 결제 후 1-7 영업일 이내에 신속한 배송을 보장합니다. 결제 조건은 T/T, Western Union 및 PayPal을 허용하는 유연한 조건입니다.

품질, 맞춤 설정 및 우수한 서비스를 결합하여 공압 밸브 애플리케이션을 지원하는 G1/4 공압 솔레노이드 밸브 요구 사항에 대해 AirTac을 신뢰하십시오.

지원 및 서비스:

당사의 공압 솔레노이드 밸브 제품은 다양한 산업 응용 분야에서 안정적이고 효율적인 성능을 제공하도록 설계되었습니다. 최적의 작동을 보장하기 위해 설치 안내, 문제 해결 지원 및 유지 보수 권장 사항을 포함한 포괄적인 기술 지원 및 서비스를 제공합니다.

설치를 위해 제품 설명서를 참조하여 올바른 전기 연결 및 공압 피팅을 확인하십시오. 올바른 설치는 작동 문제를 피하고 밸브 수명을 연장하는 데 중요합니다.

작동 문제가 발생하는 경우 기술 지원 팀에서 코일 오작동, 공기 누출 또는 전기적 결함과 같은 문제를 식별하기 위한 진단을 지원할 수 있습니다. 오염을 방지하고 원활한 밸브 기능을 보장하기 위해 정기적인 검사 및 청소를 권장합니다.

또한 다운타임을 최소화하고 시스템 효율성을 유지하기 위해 수리 서비스 및 교체 부품을 제공합니다. 당사의 전문가는 특정 애플리케이션 요구 사항을 충족하기 위한 밸브 선택 및 맞춤 설정에 대한 조언을 제공할 수 있습니다.

당사의 기술 지원 및 서비스를 활용함으로써 공압 솔레노이드 밸브의 성능과 내구성을 극대화하여 공압 시스템에서 일관되고 안정적인 작동을 보장할 수 있습니다.
