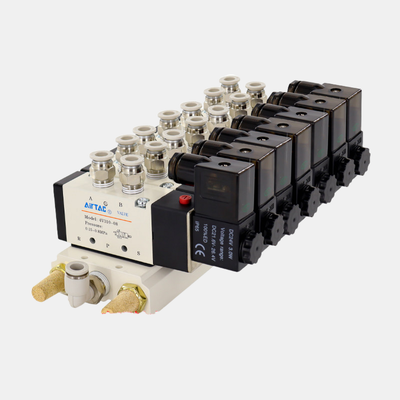

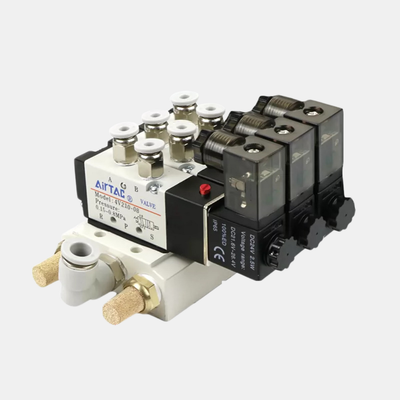

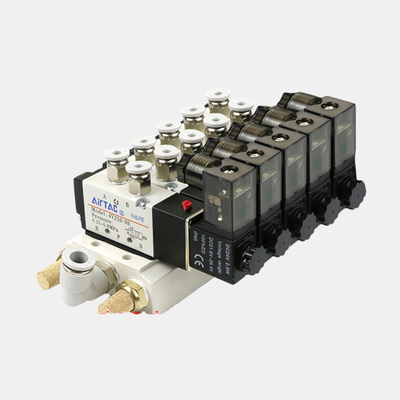

Airtac 4V310-10 공압 제어 솔레노이드 밸브 매니폴드 키트 2 3 4 5 6 스테이션 디버깅용 수동 오버라이드 빠른 응답 대형 유량 공압 밸브 유닛

제품 설명:

4V 시리즈는 파일럿 작동 5/2 방향 공압 솔레노이드 밸브의 광범위한 선택을 제공하며, 개별 교체 코일 및 사전 조립된 다중 스테이션 매니폴드 키트를 포함합니다. 이 모든 것은 산업 자동화 응용 분야에서 압축 공기의 안정적인 방향 제어를 보장하도록 설계되었습니다. 이 시리즈는 M5 및 1/8″부터 1/2″까지의 포트 크기를 가진 밸브를 특징으로 합니다. 유효 단면적은 12 mm²에서 50 mm²까지 다양하며, 유량 계수(Cv)는 0.56에서 2.80까지 다양하여 다양한 액추에이터 크기 및 속도 요구 사항과 호환됩니다.

이 밸브는 완전한 단일 또는 이중 솔레노이드 어셈블리, 매니폴드 통합 또는 교체를 위한 밸브 본체, AC220V 또는 DC24V용 개별 교체 코일로 제공되며 현장 서비스에 적합합니다. 다중 스테이션 매니폴드 키트는 4V210-08 및 4V110-06 모델의 경우 2~10개 스테이션 구성으로 사전 구성되어 제공됩니다. 4V310-08 및 4V310-10 시리즈 전용 키트도 사용할 수 있습니다. 통합 매니폴드 설계는 여러 밸브를 견고한 단일 베이스에 통합하여 설치를 단순화하고 컴팩트한 제어 캐비닛 내 공간을 절약합니다. 중앙 집중식 공급 및 배기 포트는 외부 피팅의 필요성을 최소화하여 별도의 밸브 배관에 비해 잠재적인 누출 지점을 줄입니다. 또한 독립적인 스테이션 배선은 단일 매니폴드 블록 내에서 AC 및 DC 전압의 조합을 지원하여 PLC 제어와 수동 안전 스테이션을 통합하는 시스템에 유연성을 제공합니다.

알루미늄 합금으로 제작된 밸브 본체는 효과적인 밀봉과 반응성 있는 작동을 보장하는 슬라이딩 컬럼 메커니즘을 통합합니다. 내부 보어는 마찰을 줄이기 위해 정밀하게 가공되어 낮은 시작 압력과 연장된 서비스 수명을 제공합니다. 이 밸브는 오일 윤활이 필요하지 않습니다. 그러나 윤활 공기가 사용되는 경우 ISO VG32에 해당하는 권장 점도로 지속적으로 공급해야 합니다. 수동 오버라이드 기능이 표준으로 제공되어 전기 동력 없이 설치 및 문제 해결이 가능합니다. 솔레노이드 코일은 IP65 등급이며 AC 변형의 경우 약 3 VA 또는 DC 변형의 경우 3 W를 소비합니다.

4V 시리즈 밸브의 표준 작동 압력 범위는 0.15 ~ 0.8 MPa(21 ~ 114 psi)이며, 최대 1.2 MPa(175 psi)의 내압 성능을 자랑합니다. 작동 온도는 -20°C ~ +70°C 범위로 다양한 환경 조건에서 안정적인 성능을 보장합니다.

특징:

밸브 포트 크기는 M5 및 1/8″부터 1/2″까지 다양하며, 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 및 4V410-15를 포함한 다양한 모델을 수용합니다. 이 광범위한 범위는 다양한 공압 시스템에 걸쳐 다목적 응용을 가능하게 합니다.

5/2 방향 파일럿 작동 방향 제어 설계를 특징으로 하는 이 밸브는 이중 작동 실린더 및 공압 액추에이터와 함께 사용할 때 안정적인 스위칭 성능을 보장합니다. 이는 자동화 프로세스에서 정밀한 제어에 적합합니다.

고객은 단일 및 이중 솔레노이드 구성 중에서 선택할 수 있습니다. 이중 솔레노이드 모델은 위치를 안전하게 유지하는 메모리 기능을 제공하여 작동 안정성을 향상시킵니다. 또한 코일 및 배선이 이미 설치된 매니폴드 통합 또는 교체를 위해 설계된 밸브 본체만 옵션으로 제공됩니다.

유지 보수 및 서비스 요구 사항을 위해 개별 교체 코일이 제공됩니다. AC220V 및 DC24V 코일 모두 전체 밸브를 교체할 필요 없이 현장에서 교체할 수 있어 비용 효율성을 높이고 다운타임을 줄입니다.

다중 스테이션 매니폴드 키트는 4V210-08 및 4V110-06과 같은 모델의 경우 2~10개 스테이션 구성으로 사전 조립되어 제공됩니다. 4V310-08 및 4V310-10 모델용 키트도 사용할 수 있습니다. 이러한 키트는 설치 공간 요구 사항을 최소화하고 조립 시간을 단축합니다.

통합 매니폴드 베이스 설계는 여러 밸브를 단일 견고한 베이스에 통합합니다. 이 설정은 공급 및 배기 포트를 중앙 집중화하여 공간을 최적화하고 공압 연결을 간소화합니다.

단일 매니폴드에서의 전압 혼합 기능은 단일 컴팩트 블록 내에서 AC 및 DC 전압을 혼합하는 독립적인 스테이션 배선을 지원합니다. 이러한 유연성은 산업 환경의 다양한 전원 공급 장치 요구 사항을 충족합니다.

알루미늄 합금으로 제작된 밸브 본체는 가볍지만 내구성이 뛰어나 까다로운 산업 환경에 이상적입니다. 슬라이딩 컬럼 구조는 최소한의 마찰로 뛰어난 밀봉과 민감한 응답을 보장합니다.

윤활이 필요 없는 작동을 위해 설계된 이 밸브는 유지 보수 요구 사항을 줄이고 오일 미스트 오염을 방지하여 특히 식품 및 전자 제품 제조 응용 분야에서 중요합니다. 수동 오버라이드 기능이 표준으로 포함되어 설치, 디버깅 및 비상 사용을 용이하게 합니다.

코일은 IP65 보호 등급으로 먼지가 없고 물 분사에 강하여 열악한 작업 조건에 적합합니다. 밸브는 0.15 ~ 0.8 MPa의 압력 범위에서 효율적으로 작동하며 1.2 MPa의 내압 등급으로 압력 서지에 대한 안전 여유를 제공합니다.

마지막으로, 이 밸브는 -20°C ~ +70°C의 넓은 온도 범위에서 효과적으로 작동하여 대부분의 표준 산업 주변 환경을 수용할 수 있습니다.

기술 매개변수:

응용 분야:

이중 작동 실린더 제어는 5/2 방향 밸브 기능을 활용하여 공압 액추에이터의 정밀한 확장 및 수축 작동을 가능하게 합니다. 이 구성은 다양한 산업 응용 분야에서 효율적이고 안정적인 제어를 보장합니다.

다중 실린더 자동화 패널은 공기 공급 및 배선을 중앙 집중화하는 매니폴드 키트를 통합합니다. 이 설계는 최대 10개의 밸브 스테이션을 갖춘 컴팩트한 제어 캐비닛을 지원하여 설치 및 유지 보수 프로세스를 간소화합니다.

단일 매니폴드는 혼합 전압 제어 시스템을 수용하여 DC 24V PLC 구동 스테이션과 AC 220V 수동 안전 스테이션을 동시에 호스팅할 수 있습니다. 이러한 유연성은 시스템 통합 및 작동 안전성을 향상시킵니다.

이러한 제어 솔루션은 제조, 조립 및 포장 기계 내 방향 제어에서 중요한 역할을 합니다. 원활한 작동과 정밀한 작동을 보장하여 효율적인 산업 자동화를 촉진합니다.

제어 시스템은 자재 취급 프로세스에서 그리퍼, 클램프 및 위치 지정 액추에이터를 작동하는 데 사용됩니다. 안정적인 성능은 자동화된 취급 작업에서 정확하고 반복 가능한 움직임을 지원합니다.

윤활이 필요 없는 작동으로 인해 이러한 시스템은 생산 라인에서 오일 오염을 방지하여 청결이 중요한 식품 가공 및 전자 제품 조립 응용 분야에 특히 적합합니다.

코일 또는 밸브 본체만 교체하는 옵션을 통해 유지 보수 및 개조가 단순화되어 전체 매니폴드 어셈블리를 교체할 필요 없이 대상 수리가 가능합니다. 이 접근 방식은 다운타임과 유지 보수 비용을 줄입니다.

맞춤 설정:

당사의 AirTac 4V210-08 공압 솔레노이드 밸브는 특정 요구 사항을 충족하기 위한 포괄적인 제품 맞춤 설정 서비스를 제공합니다. 내구성이 뛰어난 알루미늄 합금으로 제작된 고품질 G1/4 공압 솔레노이드 밸브로서 다양한 산업 응용 분야에서 안정적인 성능을 발휘하도록 설계되었습니다.

DC24V, AC110V 및 AC220V를 포함한 유연한 코일 전압 옵션을 제공하여 시스템에 가장 적합한 것을 선택할 수 있습니다. 밸브 유형은 5/2 방향 파일럿 작동 방향 제어 밸브로, 공기 흐름을 정밀하게 제어하는 데 적합하며 필터링된 공기(최대 40 μm)와 호환됩니다.

표준 NBR 재질로 제작된 씰은 단단하고 효율적인 작동을 보장합니다. 당사의 솔레노이드 밸브는 CE 인증을 받아 국제 안전 및 품질 표준 준수를 보장합니다.

최소 주문 수량은 1개에 불과하여 소량 및 대량 주문 모두를 수용합니다. 가격은 협상 가능하여 최고의 가치를 제공합니다. 배송 중 제품을 보호하기 위해 상자에 안전하게 포장됩니다.

월 5000개에 달하는 강력한 공급 능력을 유지하고 결제 후 1-7 영업일 이내에 빠른 배송을 보장합니다. 결제 조건에는 편의를 위해 T/T, Western Union 및 PayPal이 포함됩니다.

안정적이고 효율적이며 맞춤화된 공압 솔레노이드 밸브 솔루션을 위해 당사의 AirTac 공압 밸브 맞춤 설정 서비스를 선택하십시오.

지원 및 서비스:

당사의 공압 솔레노이드 밸브 제품은 응용 분야에서 최적의 성능과 신뢰성을 보장하기 위해 포괄적인 기술 지원 및 서비스를 지원합니다. 제품 수명 주기 전반에 걸쳐 도움을 드릴 수 있도록 설치 가이드, 작동 설명서 및 유지 보수 지침을 포함한 자세한 제품 문서를 제공합니다.

전문 기술 지원팀은 특정 공압 제어 요구 사항을 충족하기 위해 문제 해결, 시스템 통합 및 구성에 도움을 드릴 수 있습니다. 응용 분야 요구 사항에 따라 올바른 밸브 모델 및 사양을 선택하는 데 도움이 되는 컨설팅 서비스를 제공합니다.

또한 공압 솔레노이드 밸브의 수명과 효율성을 극대화하기 위해 수리 및 유지 보수 서비스를 제공합니다. 시스템이 최신 상태로 원활하게 작동하도록 교체 부품 및 업그레이드 옵션을 쉽게 사용할 수 있습니다.

공압 솔레노이드 밸브를 효과적으로 작동하고 유지 보수하는 데 필요한 기술을 직원에게 제공하기 위해 교육 세션 및 워크숍을 마련할 수 있습니다. 다운타임을 최소화하고 운영 생산성을 향상시키기 위해 신속하고 전문적인 지원을 제공하기 위해 최선을 다하고 있습니다.
