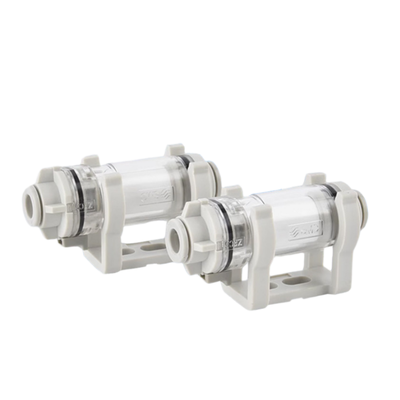

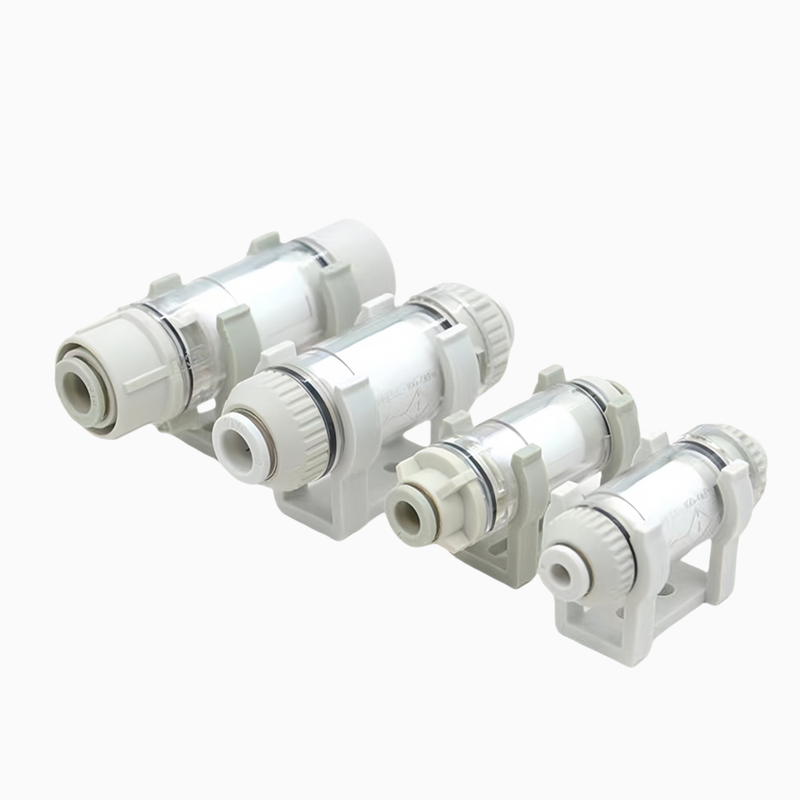

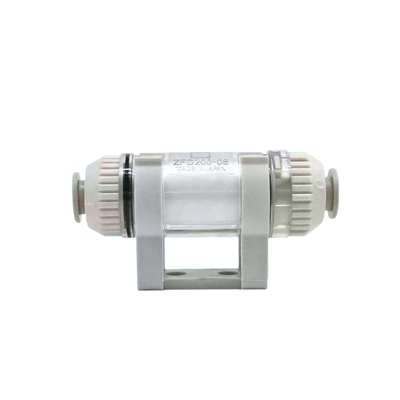

SMC ZFC100‐06B ZFC200‐06B 콤팩트 음압 흡수 필터 한 터치 푸시 인 피팅 반 스캐터 잠금 메커니즘 도구 없는 요소 교환 자동화용 공기 보조 파이프 라인

제품 설명:

ZFC 시리즈는 공압 진공 회로 작동을 방해할 수 있는 먼지, 입자 및 기타 오염 물질로부터 진공 장비를 보호하도록 특별히 설계된 컴팩트한 인라인 공기 흡입 필터로 구성됩니다. 이 필터는 진공 발생기와 흡입 컵 사이에 위치하며 흡입 라인에 직접 설치됩니다. 주요 기능은 파편이 진공 펌프, 이젝터 및 밸브로 들어가는 것을 방지하여 필수 진공 부품의 수명과 신뢰성을 향상시키는 것입니다.

ZFC 시리즈의 뛰어난 기능 중 하나는 듀얼 압력 기능입니다. 단일 필터 장치로 최대 1.0 MPa의 양압 및 -100 kPa 이하의 진공 압력을 모두 효과적으로 관리할 수 있습니다. 이러한 다용성 덕분에 여러 필터 장치 없이도 진공 및 블로우 오프 회로를 결합하여 사용할 수 있습니다. 또한 원터치 피팅을 통해 튜브를 빠르고 도구 없이 연결 및 분리할 수 있습니다. 카트리지형 엘리먼트는 필터가 배관 시스템에 연결된 상태에서도 커버를 한 번만 열면 쉽게 교체할 수 있습니다.

ZFC 시리즈는 미터법 단위로 4mm ~ 12mm, 인치 단위로 5/32" ~ 3/8"까지 다양한 포트 크기를 지원합니다. 권장 유량은 진공 조건에서 10L/min ~ 100L/min(ANR)입니다. 여과 옵션에는 5μm 또는 10μm의 입자 크기가 포함되며, 표준 10μm 엘리먼트는 95%의 여과 효율을 제공합니다. 투명 케이스는 특수 투명 나일론으로 제작되었으며, 일부 모델은 표준으로 폴리카보네이트 옵션을 제공합니다. 이 설계는 오염을 위해 필터 엘리먼트를 쉽게 육안으로 검사할 수 있도록 합니다. 또한 B 접미사가 붙은 모델에는 패널이나 기계에 안전하게 설치할 수 있도록 마운팅 브래킷이 장착되어 있습니다.

특징:

이 장치는 양압 및 진공 압력 모두에 대한 듀얼 호환성을 제공하며, 최대 1.0 MPa의 양압 및 -100 kPa까지의 진공 레벨을 효율적으로 처리합니다. 이러한 다용성 덕분에 광범위한 응용 분야에 적합합니다.

원터치 피팅이 장착된 이 장치는 튜브를 빠르고 도구 없이 연결 및 분리할 수 있어 설치 및 유지보수 작업을 단순화합니다. 또한 카트리지형 엘리먼트 설계를 통해 장치가 배관에 연결된 상태에서도 도구 없이 커버를 한 번만 열면 신속하게 교체할 수 있습니다.

잠금 메커니즘이 통합되어 양압 작동 중에 느슨해질 경우 부품이 흩어지는 것을 방지하여 안전성과 신뢰성을 보장합니다. 특수 투명 나일론 또는 폴리카보네이트로 제작된 투명 케이스를 통해 장치를 분해하지 않고도 엘리먼트 오염을 쉽게 육안으로 확인할 수 있습니다.

여과 옵션에는 5μm 또는 10μm 엘리먼트가 포함되며, 10μm 표준 엘리먼트는 95%의 여과 효율을 제공합니다. 컴팩트하고 가벼운 구조는 성형 수지를 사용하며, ZFC100 시리즈는 무게가 11.5g에 불과하여 다양한 설치 환경에 편리합니다.

B 접미사가 붙은 모델에는 장치를 설치 중에 단단히 고정하기 위한 마운팅 브래킷이 함께 제공됩니다. 이 제품은 4mm ~ 12mm의 미터법 튜빙 크기와 5/32" ~ 3/8"의 인치 튜빙 크기와 호환되는 광범위한 포트 범위를 지원합니다.

유량은 10 ~ 100 L/min(ANR)이며, 이는 이 장치가 소형 및 중형 진공 회로에 이상적입니다. 나일론, 연질 나일론, 폴리우레탄, 연질 폴리우레탄을 포함한 다양한 튜빙 재질을 지원하여 적응성을 높입니다.

작동 온도 범위는 0 ~ 60°C이며, 동결 위험 없이 제대로 작동합니다. 엘리먼트 차압 저항은 ZFC10 및 ZFC20 시리즈의 경우 0.15 MPa, ZFC05 시리즈의 경우 0.10 MPa입니다.

기술 매개변수:

응용 분야:

진공 흡입 컵 보호는 먼지와 입자가 진공 시스템으로 들어가는 것을 방지하는 데 중요한 역할을 합니다. 이러한 보호는 이젝터 및 펌프와 같은 민감한 부품의 잠재적인 손상을 방지하여 장비의 수명과 신뢰성을 보장하는 데 도움이 됩니다.

픽앤플레이스 시스템에서 여과는 로봇 손 및 재료 취급 흡입 라인에 필수적입니다. 이러한 여과는 진공 라인의 청결도와 효율성을 유지하는 데 도움이 되어 자동화된 공정에서 정확하고 효과적인 작동에 기여합니다.

반도체 및 전자 제조 산업은 진공 회로 보호에 크게 의존합니다. 칩 픽킹, 광학 렌즈 취급, 정밀 조립과 같이 사소한 오염이라도 제품 품질과 성능에 영향을 미칠 수 있는 공정에서 진공 여과는 매우 중요합니다.

자동차 조립은 차체 패널 및 부품을 이송하고 고정하기 위한 진공 흡착 기술의 이점을 누립니다. 적절한 여과는 진공 회로가 원활하게 작동하도록 하여 다운타임을 줄이고 조립 정확도를 향상시킵니다.

식품 및 의료 장비 부문에서는 진공 포장, 가공 및 의료 기기 조립에 진공 여과가 사용됩니다. 이러한 여과는 오염 물질로부터 진공 회로를 보호하여 위생 표준과 제품 무결성을 유지합니다.

인쇄 기계는 재료를 고정하고 원활한 작동을 보장하기 위해 진공 고정 및 이송 여과를 사용합니다. 효과적인 진공 여과는 막힘과 손상을 방지하여 기계 성능을 향상시킵니다.

자동 이송 장비는 자동 생산 라인에 사용되는 진공 발생기 및 밸브를 보호하기 위해 진공 여과의 이점을 누립니다. 이러한 보호는 장비 수명을 연장하고 일관된 작동을 유지합니다.

진공 및 블로우 오프 회로를 결합한 시스템의 경우 단일 필터로 진공 흡착 및 양압 방출을 모두 처리할 수 있습니다. 이러한 듀얼 기능 여과는 효율적인 오염 제어를 유지하면서 시스템 설계를 간소화합니다.
