| 원래 장소: | 중국 |
| 브랜드 이름: | SMC |
| 인증: | CE |
| 모델 번호: | KQG2H04-00 |
| 최소 주문 수량: | 1개 부분 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 클라이언트가 요구하는 판지 /As |
| 배달 시간: | 지불 후 1-7Work 일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 5000 조각/1달 |
| 매체의 온도: | -5~150℃ | 소재: | SUS316 |
|---|---|---|---|
| 미디어: | 공기 또는 액체 | 압력: | 0-1MPa |
| 적용 영역: | 자동화 산업 | 적용튜브외경: | ø4 |
| 강조하다: | 1mpa 공기 파이프 피팅,1mpa SMC 펌프 피팅,자동화 SMC 영적인 피팅 |
||

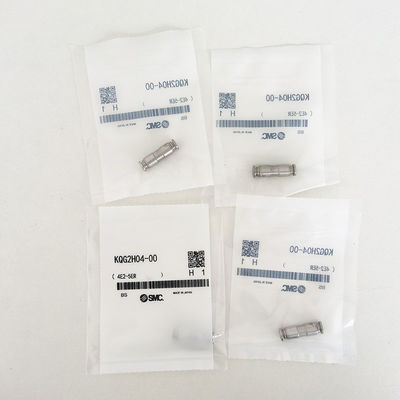

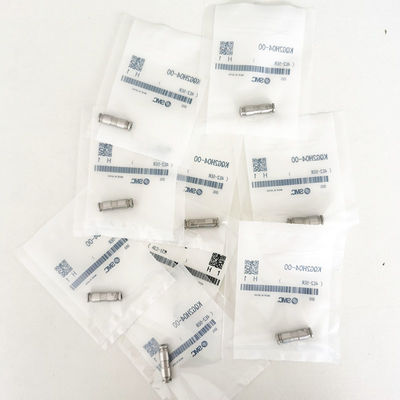

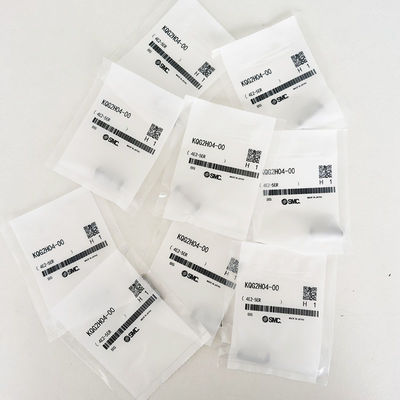

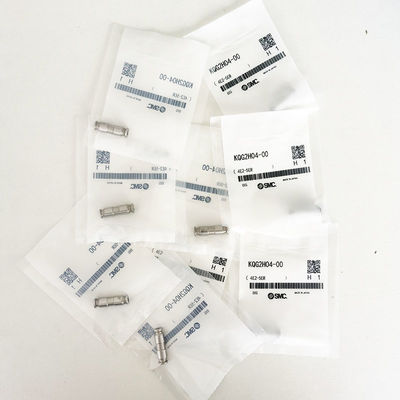

SMC KQG2H04-00
SS316 0-1mpa 자동화 산업
SMC 피팅 KQG2H04-00 SS316 0-1mpa 자동화 산업
제품 설명:
SMC의 KQG2H04-00 스테인리스 스틸 제품군은 엔지니어들에게 고성능, 가벼운,화학물질과 높은 온도.
범위는 기존 KQG2 범위에 비해 30% 작고 62% 가벼우며 3.2mm에서 16mm까지의 파이프 지름에 사용할 수 있습니다. 압축 공기, 물,증기 및 다양한 압력 범위 (-100kPa ~ 1MPa) 및 온도 조건 (-5°C ~ +150°C) 에서 수행 할 수 있습니다..
특징:
콤팩트하고 가벼운
크기: 약 30% 더 짧습니다.
무게: 약 62% 가볍다
KQGL06-01S와 비교
소재
금속 부품: 스테인리스 스틸 316
밀봉 부품: 특수 FKM
적용 가능한 튜브 재료
FEP PFA 나일론 부드러운 나일론
폴리유레탄 폴리올레핀
적용 가능한 파이빙: 메트릭 크기, 연결 스레드: M, R, RC
| 적용 가능한 튜브 | 적용 가능한 튜브 | FEP, PFA, 나일론, 부드러운 나일론참고:1), 폴리유레탄, 폴리올레핀 |
| 튜브 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| 사양 | 액체참고:3) | 공기, 물, 증기 참고:2) |
| 작동 압력 범위 | -100kPa에서 1MPa참고:4) | |
| 압력 검증 | 30.0 MPa | |
| 환경 온도 및 유체 온도참고:5) | - 5~150°C (냉면 없이)참고:4) | |
| 윤활유 | 기름 없는 특포 | |
| 가닥에 봉인 | 밀착제 | |
| 온도 장착 상태 내면 장갑 |
튜브 | 온도 |
| FEP 파이프/TH 시리즈 | 80°C 이상 | |
| 슈퍼 PFA 파이프/TL 시리즈 | 120°C 이상 | |
참고 1) 부드러운 나일론 튜브는 물을 사용할 수 없습니다.
참고 2) 적용 가능한 튜브에 대해 SMC와 별도로 상담하십시오.
참고 3) 누출이 있기 때문에 누출 검사기 같은 진공 보유 응용 프로그램에서 사용하지 마십시오.
참고 4) 파이프의 작동 압력 범위와 작동 온도 범위를 확인합니다.
참고 5) 다음 조건에서 내부 수갑을 사용하는 것이 좋습니다.Ø3.2):
● 높은 온도에서 사용 할 때
● 높은 온도에서 사용 할 때
부품 부품:
| - 아니 | 설명 | 소재 |
| 1 | 풀기 버튼 | 스테인레스 스틸 316 |
| 2 | 가이드 1 | 스테인레스 스틸 316 |
| 3 | 가이드 2 | 스테인레스 스틸 316 |
| 4 | 차크 | 스테인레스 스틸 316 |
| 5 | 포고 | 특수 FKM (플루오로 코팅) |
| 6 | 남성 연결체 | 스테인레스 스틸 316 |
| 7 | 남성 팔꿈치 몸 | 스테인레스 스틸 316 |
| 8 | 오 링 | 특수 FKM (플루오로 코팅) |
| 9 | 스터드 | 스테인레스 스틸 316 |
| 스트레이트 유니온: KQG2H | ||||||
| 적용 가능 투빙 과다 투여 (mm) |
모델 | 참고:1) ØD |
L | M | 참고:2) 효과적 면적 (mm2) |
무게 |
| ø3.2 | KQG2H23-00 | 9 | 25 | 12 | 3.4 | 6.5 |
| ø4 | KQG2H04-00 | 9 | 26.2 | 12.6 | 5.6 | 6.5 |
| ø6 | KQG2H06-00 | 12 | 28.2 | 13.6 | 13.1 | 11.5 |
| ø8 | KQG2H08-00 | 14 | 33.2 | 16.1 | 26.1 | 16.6 |
| ø10 | KQG2H10-00 | 17 | 35 | 17 | 41.5 | 26 |
| ø12 | KQG2H12-00 | 19 | 38.2 | 18.6 | 58.3 | 32.2 |
| ø16 | KQG2H16-00 | 24.6 | 42.6 | 20.8 | 113 | 53.7 |
FAQ:
Q: 당신의 공장은 어디에 있습니까? 우리는 당신의 공장을 방문 할 수 있습니까?
A: 우리의 공장은 Ningbo 공항에서 17kms 떨어져 있는 Ningbo 시, Zhejiang 주, 중국에 위치하고 있습니다. 우리는 진심으로 고객을 환영합니다 우리의 회사와 공장을 방문.
Q: 제품에는 우리의 로고를 추가할 수 있나요?
A: 네, 당신의 양은 50pcs 이상입니다. 우리는 제품에 당신의 로고를 추가 할 수 있습니다.
Q: 배송시간은 얼마인가요?
A: 일반적으로 상품이 재고에 있는 경우 1-2일입니다. 또는 상품이 재고에 없는 경우 3-5주입니다, 그것은 양에 따라입니다.
Q: 샘플을 제공합니까?
A: 예, 우리는 무료로 샘플을 제공 할 수 있습니다, 그러나 익스프레스 화물 비용을 지불하지 않습니다.
Q: 지불 기간과 지불 방법은 무엇입니까?
A: 지불 <=2000USD, 100% 사전. 지불>=2000USD, 30% T/T 사전, 배송 전 잔액. 지불 방법은: T/T, 웨스턴 유니온, 페이팔, 알파이.
Q. 배송 방법은?
A: 작은 패키지, 우리는 문에서 문에 익스프레스를 선택할 것입니다, 우리는 UPS와 협력, DHL, FEDEX, TNT 10 년 이상,우리는 우리가 당신에게 제공하는 배송 비용이 중국에 많은 공급 업체 중 가장 유리한 가격으로 보장합니다추적 번호를 받을 때 보내줄게
큰 주문을 위해, 항공 또는 바다를 통해 운송 파워더는 받아 들일 수 있습니다, 당신은 중국에서 파워더가 없다면, 우리는 당신을 위해 가장 비용 효율적인 하나를 찾을 것입니다.
다른 질문이 있다면, 저희에게 연락하십시오.
