| 원래 장소: | 중국 |
| 브랜드 이름: | SMC |
| 인증: | CE |
| 모델 번호: | KQG2H06-M5 |
| 최소 주문 수량: | 1개 부분 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 클라이언트가 요구하는 판지 /As |
| 배달 시간: | 지불 후 1-7Work 일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 5000 조각/1달 |
| 매체의 온도: | -5~150℃ | 소재: | SUS316 |
|---|---|---|---|
| 미디어: | 공기 또는 액체 | 연결나사 R, M: | M5×0.8 |
| 압력: | 0-1MPa | 적용 영역: | 항공 우주 산업 |
| 강조하다: | 원 터치 공기 파이프 피팅,융합용 공기 파이프 피팅,관절 1 터치 공기 류장치 |
||

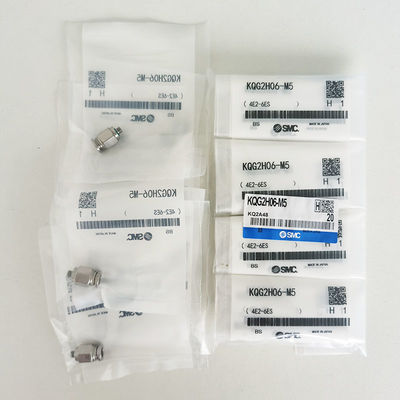

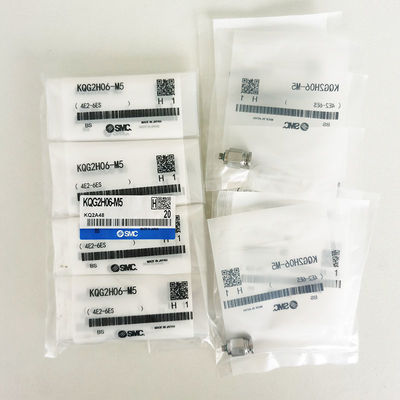

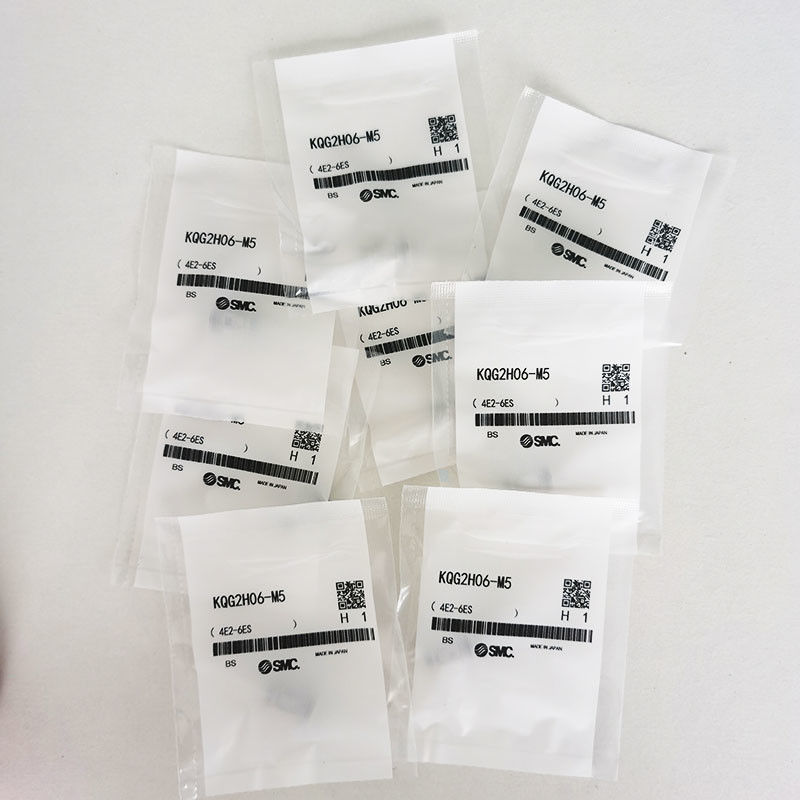

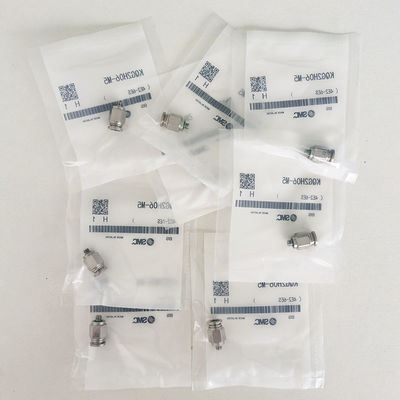

SMC KQG2H06-M5
관절SS316 0-1mpa 항공우주산업
제품 설명:
스레드, 튜브-투브 & 어댑터 - SMC KQG2H
KQG2H SUS316 스테인레스 스틸 핑팅
SMC KQG2H 시리즈 원터치 공기 류축은 SUS316 스테인리스 스틸로 제조되며 304 스테인리스 스틸보다 더 좋은 부식 저항성을 제공합니다.SUS316 스테인리스 스틸은 더 높은 뚫림과 부식 저항 성질을 제공합니다, 특히 염화 환경에 적합합니다.
이 한 터치 피팅 제품군은 엔지니어들에게 높은 성능과 경량,화학물질과 높은 온도가 필요합니다.KQG2H 시리즈는 기존 KQG 제품군보다 약 30% 더 작고 62% 가벼우며 3,2mm에서 16mm의 튜브 지름으로 사용할 수 있습니다.
또한 KQG2H 시리즈는 압축 공기, 물, 증기,그리고 다양한 압력 범위 (-100kPa에서 1MPa) 와 온도 조건 (-5°C에서 +150°C) 에서 수행 할 수 있습니다..
특징:
콤팩트 하고 가벼운 것
이 모델은 KQGL06-01S에 비해 훨씬 짧고 30% 정도 가볍고 62% 정도 가볍다.
이 모델에 사용되는 스테인리스 스틸 재료는 316이고, 봉인에는 특별한 FKM이 사용됩니다.
이 모델은 FEP, PFA, 나일론, 소프트 나일론, 폴리유레탄 및 폴리올레핀 (PO) 튜브와 함께 사용할 수 있습니다.
적용 가능한 튜브:
| 적용 가능한 튜브 | 적용 가능한 튜브 | FEP, PFA, 나일론, 부드러운 나일론참고:1), 폴리유레탄, 폴리올레핀 |
| 튜브 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| 사양 | 액체참고:3) | 공기, 물, 증기 참고:2) |
| 작동 압력 범위 | -100kPa에서 1MPa참고:4) | |
| 압력 검증 | 30.0 MPa | |
| 환경 온도 및 유체 온도참고:5) | - 5~150°C (냉면 없이)참고:4) | |
| 윤활유 | 기름 없는 특포 | |
| 가닥에 봉인 | 밀착제 | |
| 온도 장착 상태 내면 장갑 |
튜브 | 온도 |
| FEP 파이프/TH 시리즈 | 80°C 이상 | |
| 슈퍼 PFA 파이프/TL 시리즈 | 120°C 이상 | |
참고 1) 부드러운 나일론 튜브는 물을 사용할 수 없습니다.
참고 2) 적용 가능한 튜브에 대해 SMC와 별도로 상담하십시오.
참고 3) 누출이 있기 때문에 누출 검사기 같은 진공 보유 응용 프로그램에서 사용하지 마십시오.
참고 4) 파이프의 작동 압력 범위와 작동 온도 범위를 확인합니다.
참고 5) 다음 조건에서 내부 수갑을 사용하는 것이 좋습니다.Ø3.2):
● 높은 온도에서 사용 할 때
● 높은 온도에서 사용 할 때
|
남성 커넥터: KQG2H |
|||||||||
| 적용 가능 투빙 과다 투여 (mm) |
연결 가닥 R, M |
모델 | H (폭 평평하게) |
참고 1) ØD |
L | A* | M | 참고 2) 효과적 면적 (mm2) |
무게 |
| ø3.2 | M5 x 08 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 x 08 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 x 08 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
