Name: CY3B6-50 피스톤 공기 실린더 SMC 자기 결합 스탠리스 스트록 50mm
Brand: YW DKE TRADING COMPANY
SKU: CY3B6-50
Availability: InStock

홈 제품 소개 피스톤 공기압실린더

CY3B6-50 피스톤 공기 실린더 SMC 자기 결합 스탠리스 스트록 50mm

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	SMC
인증:	CE
모델 번호:	CY3B6-50

결제 및 배송 조건:

최소 주문 수량:	1개 부분
가격:	협상 가능
포장 세부 사항:	클라이언트가 요구하는 판지 /As
배달 시간:	지불 후 1-7Work 일
지불 조건:	전신환, 웨스턴 유니온 페이팔
공급 능력:	5000 조각/1달

접촉

상세 제품 설명

체액:	공기	최대 작동 압력:	최대 작동 압력
피스톤 속도:	50 내지 500 밀리미터 / Ｓ	주위의와 유동적인 온도:	-10 내지 60' Ｃ (어떤 동결)
적용:	산업 자동화	구멍:	32mm-320mm
쿠션형:	조정 가능한 버퍼/고무 버퍼	소재:	알루미늄 합금
최대 압력:	1.5MPa	장착형:	전면 플랜지/후면 플랜지
보호 수준:	IP54/IP65	속도 범위:	50-800mm/초
뇌졸중:	50mm-500mm	전압:	DC12V/DC24V/AC110V/AC220V
강조하다:	피스톤 공기 실린더 SMC , SMC 자기 결합 스탠리스 실린더 , 50mm 피스톤 공기통

SMC 자기 결합 된 막대기 없는 공기 실린더 CY3B6-50

SMC 자기 결합 된 막대기 없는 기압 실린더 CY3B6-50 정밀 고강성 피스톤 막대기

SMC 막대기 단 실린더는 자기적으로 결합되어 있으며, 피스톤과 외부 캐리에 위치한 산업 강도 자석을 사용하여 공기 압력으로 가동되면 이동하는 단일 단위를 형성합니다.제품 무게는 몸체와 머리 덮개 모양을 재설계하고 자기 결합을 사용하여 감소되었습니다..

사양

속성	가치
뇌졸중	50mm
지루함	6mm
제조사 시리즈	CY3B
행동	두 배
최대 작동 압력	7bar

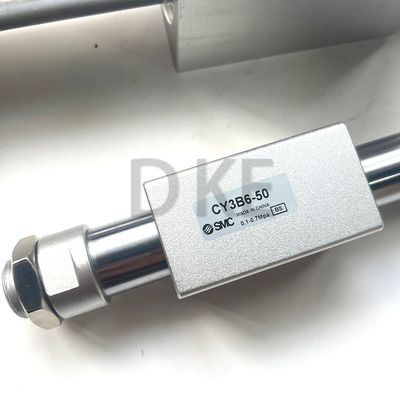

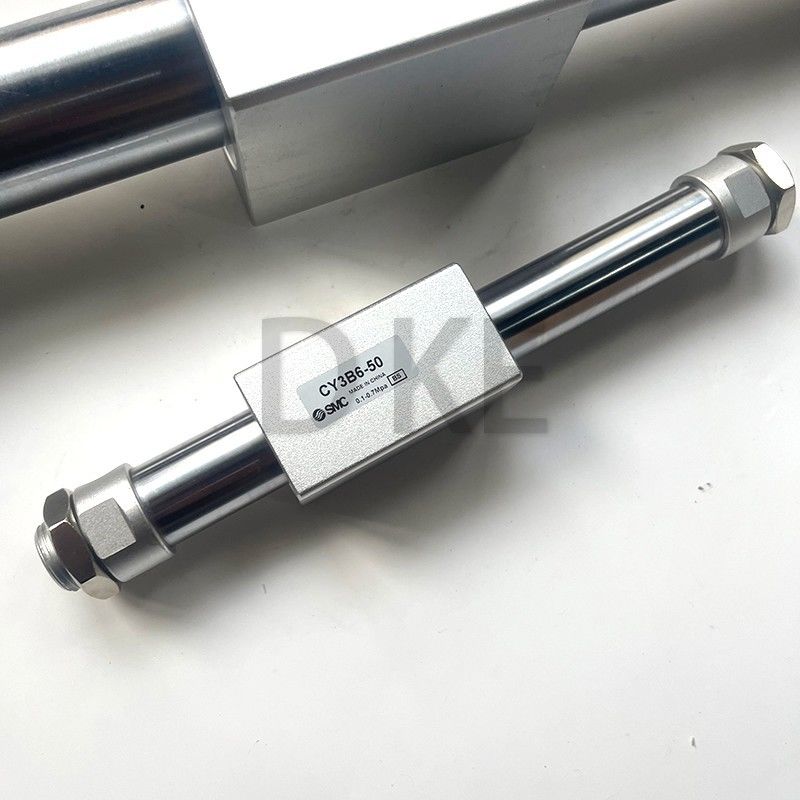

CY3B6-50 피스톤 공기 실린더 SMC 자기 결합 스탠리스 스트록 50mm 0

향상된 윤활

플러스톤에 윤활성 유지를 지원하고 윤활성 필름을 보장하기 위해 루브-리테이너가 설치되어 있습니다. (공개 크기: ø15 ~ ø63)

안정적인 운영

몸 쪽의 착용 반지를 최대 30%로 길게 하면 부드러운 움직임을 얻을 수 있습니다.

M특례, 자석 붙잡기 힘, 장착 크기는 기존 CY3B 시리즈 모델과 동일합니다.

몸의 연결 브래킷의 최대 무게

CY3B 시리즈는 직접 부하를 장착하지 않고 외부 축 (선형 가이드 같은) 에 의해 안내됩니다. 부하를 연결하기 위해 금속 브래킷을 설계 할 때,무게가 오른쪽 표의 값을 초과하지 않도록. (연결 방법에 대해서는 운영 설명서를 참조하십시오.)

최대 연결 브래킷 무게

모델	최대 연결 브래킷 무게 (Wemax) [kg]
CY3B6	0.2
CY3B6	0.4
CY3B15	1
CY3B20	1.1
CY3B25	1.2
CY3B32	1.5
CY3B40	2
CY3B50	2.5
CY3B63	3

수직 동작

부하가 공형 베어링 (선형 가이드, 등) 으로 안내되는 것이 좋습니다. 슬라이드 베어링을 사용하면 부하 질량과 모멘트로 인해 슬라이드 저항이 증가합니다.장애를 유발할 수 있습니다.. 실린더가 수직 또는 각도로 장착 될 때, 위치를 설정하기 위해 외부 막대기 등을 사용하십시오.슬라이더가 자신의 무게 또는 작업 조각의 질량으로 인해 스트로크 끝으로 아래로 이동 할 수 있기 때문에, 정확한 위치가 필요한 경우 위치를 설정하기 위해 외부 막대기를 사용하십시오.

지루함 크기 [mm]	모델	허용 부하량 (Wv) [kg]	최대 작동량 압력 (Pv) [MPa]
6	CY3B6	1	0.55
10	CY3B10	2.7	0.55
15	CY3B15	7	0.65
20	CY3B20	11	0.65
25	CY3B25	18.5	0.65
32	CY3B32	30	0.65
40	CY3B40	47	0.65
50	CY3B50	75	0.65
63	CY3B63	115	0.65
