| 원래 장소: | 중국 |
| 브랜드 이름: | SMC |
| 인증: | CE |
| 모델 번호: | CY1B6H-100 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 플라스틱 봉지, 상자, 카튼, 팔렛 |
| 배달 시간: | 지불 후 1-7Work 일 |
| 지불 조건: | T/T, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 5000개/1개월 |
| 복동 실린던 타입: | 조정 가능한 쿠션 실린더 | 조합 실린더 유형: | 가압된 실린더 |
|---|---|---|---|
| 작동 매체: | 깨끗한 공기 | 작업 압력: | 0.1~1.0MPa |
| 보장 된 압력: | 1.35MPa | 쿠션스트로크: | 20mm/32mm |
| 포트의 크기: | G1/8 G1/4 G3/8 G1/2 | 키워드: | 펌마 스탠리스 공기 실린더 |
| 모델: | Cy1b 실린더, Cy3b 실린더 | 상표: | VPC 공압 |
| 강조하다: | CY1B6H-100 SMC 스탠리스 실린더,SMC 스탠리스 실린더 CY1B 시리즈 |
||
표준 스트로크
| 구멍 크기 ((mm) | 표준 도중 (mm) | 제조용 노트) 최대 도중 (mm) |
| 6 | 50,100,150,200 | 300 |
| 10 | 50, 100, 150, 200, 250, 300 | 500 |
| 50 | 100, 150, 200, 250, 300, 350, 400, 450 500, 600, 700, 800, 900, 1000 | 6000 |
| 63 |
1.CY3B 시리즈 막대기 없는 공기 실린더는 자동화 라인에서 매우 널리 사용됩니다
2보통 구멍 크기는: 6mm, 10mm, 15mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm
3.시린더가 부드럽고 안전하고 조용하게 작동하도록 표준 유형의 고무 쿠션을 사용하십시오.
4- 더 쉽고 다양한 장착.
5- 슬라이드 베어링 타입
CY3B 자기 결합 막대 없는 실린더, 이동 옵션의 범위는 넓고, 스트로크는 일반 실린더보다 크다.구슬 베어링의 사용은 실린더 베어 특이한 부하를 만들어 원활하게 이동할 수 있습니다.· 피스톤은 슬라이더 사이의 기계적 연결이 없으며 밀폐 성능이 우수합니다. 버퍼를 설치 할 수 있으며 역행력은 부드럽고 충격이 없습니다.
| 구멍 크기 ((mm) | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 63 |
| 작업 매개체 | 공기 | ||||||||
| 압력 검증 | 1.05Mpa | ||||||||
| 분압 | 0.16 | 0.16 | 0.16 | 0.16 | 0.15 | 0.14 | 0.12 | 0.12 | 0.12 |
| 최대 압력 | 0.7Mpa | ||||||||
| 작동 온도 | -10~60oC | ||||||||
| 피스톤 속도 | 50~500mm/s |
||||||||
| 쿠션 | 고무 펌퍼 | ||||||||
| 윤활 | 필요 없습니다 | ||||||||
| 마그네트 유지 힘 (N) | 19.6 | 53.9 | 137 | 231 | 363 | 588 | 922 | 1471 | 2256 |
CY3B 시리즈 기본 자기 접착 스탠리스 실린더제품 특징
| 제품 특징 | 1착용 저항 고리는 CYl B 시리즈보다 70% 더 높으므로 샤프트의 운반 능력이 향상됩니다. |
| 2특별 樹脂의 마모 저항 반지는 윤활성과 내구성을 향상시키기 위해 사용됩니다. | |
| 3페달의 먼지 방지 반지는 최소 작업 압력을 30% 감소 시켰습니다. | |
| 4설치 차원은 CY1B/R 시리즈와 동일합니다. |

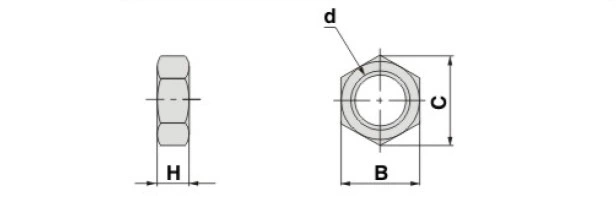

| 구성 요소 | 구멍 크기 (mm) |
d | H | B | C |
| SNJ-006B | 6 | M6X10 | 4 | 8 | 92 |
| SNJ-016B | 10,15 | M10X10 | 4 | 14 | 16.2 |
| SNJ-020B | 20 | M20X15 | 8 | 26 | 30 |
| SNJ-032B | 25,32 | M26X15 | 8 | 32 | 37 |
| SNJ-040B | 40 | M32X20 | 10 | 41 | 47.3 |
설치 및 교육
| 설치 그리고 명령 |
1실린더의 내부 청결을 유지하기 위해 실린더를 연결하기 전에 파이프 라인의 더러운 청소해야합니다. |
| 2실린더에 사용되는 매체는 사용 전에 필터 요소 (~ 40um 이상) 로 필터링됩니다. | |
| 3냉동 방지 조치는 시스템 내의 습기가 얼지 않도록 낮은 온도 환경에서 취해야합니다. | |
| 4.사이틴더가 오랫동안 사용되지 않은 경우, 썩은 표면을 조심하고 입구와 출구에 먼지 막을 설치 |
