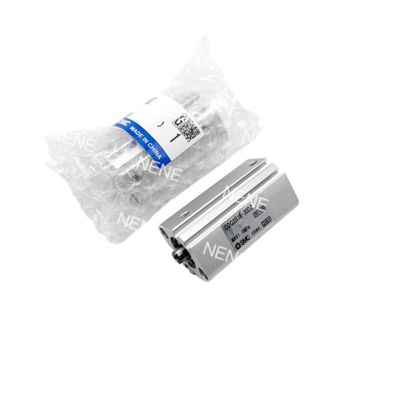

단동 로드 복동 실린더 CQ2A12-30D SMC 12mm 보어 30mm 스트로크

제품 설명:

SMC CQ2A 시리즈 초소형 실린더는 제한된 공간의 애플리케이션에 정확한 선형 움직임을 제공합니다. 12mm 구멍 크기 및 5mm에서 50mm까지의 스트로크 옵션으로,이 두 가지 작용하는 단일 막대기 실린더는 강력한 성능을 유지하면서 표준 실린더보다 30% 짧습니다.하드 애노디제이션을 가진 항공용 알루미늄으로 만들어졌으며 최대 추진력 90N를 제공하기 위해 0.05-1.0MPa (7-145 psi) 에서 작동합니다.

사전 윤활성 밀폐는 유지 보수 없이 작동 할 수 있으며 통합 된 자기장이 센서 장착을 용이하게합니다. 실린더는 SMC의 모듈식 액세서리 시스템과 호환됩니다.가이드를 포함합니다., 밸브 및 장착 브래킷.

특징:

초-콤팩트: 폭 24mm, ISO 실린더보다 40% 짧다 (예를 들어, 82mm @ 50mm 스트로크)

가벼운 무게: 토폴로지 최적화된 알루미늄 바디 (0.15kg @50mm stroke)

모듈 통합: MXS 가이드 / VQ 밸브로 직접 장착

평형 추진력: 90N±3% 양방향 힘 @1.0MPa

고속: 500mm/s 동작, 0.15s 응답 시간 @50mm 스트로크

조절 가능한 쿠싱: 선택적 인 수압 완충기 (0.043J 흡수)

넓은 온도 옵션: -XB6 밀폐 -40 ~ 150 °C (-40 ~ 302 °F) 작업

부식 저항성: -XC6 스테인리스 스틸 키트 (SUS304 막대)

IP65 보호: -XC4 먼지 / 더러운 환경에 대한 듀얼 와이퍼

4면 센서 슬롯: D-M9N 센서와 호환됩니다 (Φ3.5mm 슬롯)

8 장착 방식: A/L/D형 구성을 위한 미리 충전된 나사

스턴트 조절: -XC8 모듈과 함께 ±5mm 이동 변경

단단한 안오디제드 구멍: 25μm 코팅, 3 × 마모 저항

단단한 크롬 판 막대: 0.02mm 두께, 마찰 계수 μ≤0.15

누출이 없는 밀봉: X271 FKM 화합물, <0.1mL/min 누출 @0.5MPa

응용 프로그램:

전자 제조업

마이크로 컴포넌트 취급:5-15mm의 단류 모델은 PCB 조립에 0201 SMD 구성 요소의 정밀 픽-앤-플레이스를 위해 사용되며 ±0.05mm 내에서 반복성을 달성합니다.

레이저 표시 시스템:표시 머리는 D-M9N 센서를 통해 20-30mm 스트로크와 위치 피드백으로 작동하여 0.1mm 미만의 오차로 정렬 정확도를 보장합니다.

의료 및 실험실 장비

진단 샘플 전송:35-50mm에서 -XC6 스테인리스 스틸 키트 사이의 스트로크가있는 변종은 분석기에서 생물학적 샘플을 처리하는 데 사용됩니다. 따라서 FDA-응답한 환경에서 오염을 방지합니다.

반응기 분배:낮은 압력 (0.05MPa) 에서 작동하여 10mm 스트로크 단위를 사용하여 IVD 기기에서 정확한 0.1mL 유체 투여 정확도를 달성합니다.

컴팩트 자동화 셀

광학 검사:40mm 스트로크를 가진 실린더는 AOI 카메라를 50-200mm/s에서 조정하는 속도로 위치하여 고 확대 영상 촬영 중에 진동을 최소화합니다.

로봇의 최종 효과:가벼운 부품 삽입을 위한 협동 로봇과 통합, 25mm 스트로크와 M3 막대 가닥으로 장착, 0.5s 사이클 시간 아래에서 작동.

포장기계

고속 절단:50mm 스트로크는 필름 밀폐 시스템에서 블레이드를 작동시키는 데 사용되며 충격 감소를 위해 수압 완충으로 1.0MPa에서 0.2초에서 절개를 완료합니다.

라벨 정렬:15mm 스트로크와 -DZ 장착 귀가 적용된 버전은 약품 블리스터 포장 라인에서 ≤0. 3mm의 라벨 위치 오차를 수정합니다.

사례 연구:한 의료기기 제조업체는 CQ2A12-30DMZ를 4면 센서로 구현함으로써 기계 두께를 42% 줄여 카트리지 로딩 시스템의 정지 시간을 70% 줄였습니다.

지원 및 서비스:

우리의 제품 기술 지원 및 서비스 펌프 공기 실린더에 포함:

- 설치 및 설정에 대한 지원

- 문제 해결 안내

- 유지보수 팁 및 권고

- 수리 서비스

- 제품 교육 및 자원

포장 및 운송:

제품 패키지:

피스톤 공기 실린더는 단단한 고판 상자에 조심스럽게 포장되어 안전하고 완벽한 상태로 도착할 것입니다.

운송:

우리는 피스톤 공기 실린더를 위한 신속하고 신뢰할 수 있는 배송 서비스를 제공합니다. 귀하의 주문은 신속히 처리되고 1-2 일 이내에 배송됩니다. 귀하의 위치에 따라,배송시간은 달라질 수 있지만 가능한 한 빨리 제품을 배달하도록 노력합니다..
