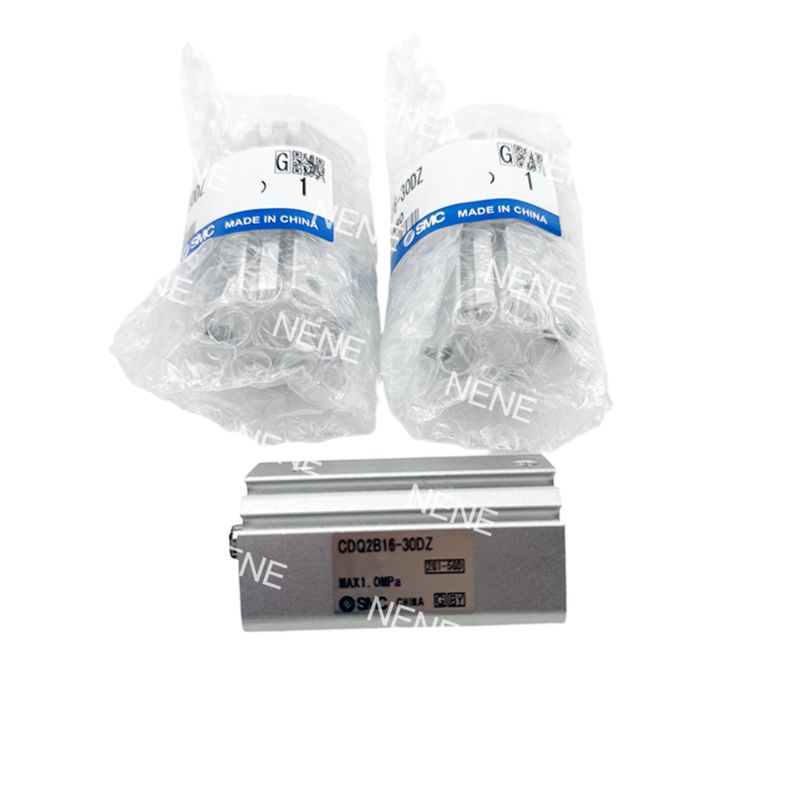

SMC CQ2A12-15D 단일 로드 자동화 실린더

제품 설명:

SMC CQ2A 시리즈 초소형 실린더는 공간 제약적인 응용 분야에서 고정밀 선형 운동을 제공합니다. 12mm 보어 크기에 5/10/15/20/25/30/35/40/45/50mm 스트로크 옵션을 갖춘 이중 작용 단일 로드 실린더는 표준 실린더보다 30% 짧은 길이와 강력한 성능을 결합합니다.

항공 우주 등급 알루미늄으로 제작되었으며 경질 양극 산화 처리되어 0.05-1.0MPa(7-145psi)에서 작동하여 최대 90N의 추력을 생성합니다. 사전 윤활된 씰은 유지 보수가 필요 없는 작동을 가능하게 하며 통합된 자기장은 센서 장착을 지원합니다.

가이드, 밸브 및 장착 브래킷을 포함한 SMC의 모듈형 액세서리 시스템과 호환됩니다.

특징:

초소형: 24mm 너비, ISO 실린더보다 40% 짧음(예: 50mm 스트로크에서 82mm)

경량: 토폴로지 최적화 알루미늄 바디(50mm 스트로크에서 0.15kg)

모듈형 통합: MXS 가이드/VQ 밸브를 사용한 직접 장착

균형 잡힌 추력: 1.0MPa에서 90N±3% 양방향 힘

고속: 500mm/s 작동, 50mm 스트로크에서 0.15s 응답 시간

조절 가능한 쿠션: 옵션 유압 댐퍼(0.043J 흡수)

넓은 온도 옵션: -40~150°C(-40~302°F) 작동을 위한 -XB6 씰

내식성: -XC6 스테인리스 스틸 키트(SUS304 로드)

IP65 보호: 먼지/오염 환경을 위한 -XC4 이중 와이퍼

4면 센서 슬롯: D-M9N 센서(Φ3.5mm 슬롯)와 호환

8가지 장착 스타일: A/L/D 타입 구성을 위한 사전 로드된 나사

스트로크 조정: -XC8 모듈을 사용한 ±5mm 이동 수정

경질 양극 산화 보어: 25μm 코팅, 3× 내마모성

경질 크롬 도금 로드: 0.02mm 두께, μ≤0.15 마찰 계수

누출 제로 씰: X271 FKM 컴파운드, 0.5MPa에서 <0.1mL/min 누출

응용 분야:

전자 제품 제조

PCB 조립에서 마이크로 부품 취급을 위해 5-15mm 단거리 스트로크 모델은 0201 SMD 부품에 대한 정밀 픽 앤 플레이스 기능을 제공하여 ±0.05mm 반복성을 달성합니다.

레이저 마킹 시스템의 경우 20-30mm 스트로크 옵션은 D-M9N 센서를 통해 위치 피드백으로 마킹 헤드를 작동하여 0.1mm 미만의 편차로 정렬 정확도를 보장합니다.

의료 및 실험실 장비

당사의 진단 샘플 이송 솔루션은 분석기에서 생물학적 샘플을 처리하기 위해 -XC6 스테인리스 스틸 키트가 장착된 35-50mm 스트로크 변형을 제공하여 FDA 규정 환경에서 오염 방지를 보장합니다.

IVD 기기에서 정밀 시약 분주를 위해 10mm 스트로크 기능을 갖춘 당사 장치는 저압(0.05MPa)에서 작동하여 0.1mL 유체 투여 정확도를 달성합니다.

소형 자동화 셀

당사의 광학 검사 시스템은 40mm 스트로크 실린더를 사용하여 AOI 카메라를 50-200mm/s의 조절 가능한 속도로 배치하여 고배율 이미징 작업에 대한 진동을 최소화합니다.

협업 로봇과 통합된 25mm 스트로크 및 M3 로드 나사를 갖춘 당사의 로봇 엔드 이펙터는 0.5초 미만의 사이클 시간 내에 경량 부품 삽입을 가능하게 합니다.

포장 기계

포장 기계의 고속 절단 요구 사항의 경우 50mm 스트로크 모델은 필름 밀봉 시스템에서 블레이드를 작동하여 1.0MPa 압력에서 0.2초 만에 절단을 완료하며 충격 감소를 위한 유압 쿠션을 사용합니다.

15mm 스트로크 변형과 -DZ 장착 이어를 특징으로 하는 당사의 라벨 정렬 솔루션은 제약 블리스터 포장 라인에서 최대 ≤0.3mm의 라벨 위치 편차를 수정하도록 설계되었습니다.

사례 연구: 한 의료 기기 제조업체는 4면 센서가 있는 CQ2A12-30DMZ 실린더를 구현하여 기계 두께를 42% 줄였으며, 그 결과 카트리지 로딩 시스템의 가동 중지 시간이 70% 감소했습니다.

지원 및 서비스:

당사는 피스톤 공압 실린더 제품에 대한 포괄적인 제품 기술 지원 및 서비스를 제공합니다. 당사의 전문가 팀은 제품의 최적 성능을 보장하기 위해 기술 문의, 문제 해결 및 지침을 제공하는 데 전념하고 있습니다. 설치, 유지 관리 또는 작동에 대한 질문이 있는 경우 귀하의 요구 사항을 해결하는 데 필요한 지원을 제공하기 위해 여기 있습니다.

포장 및 배송:

피스톤 공압 실린더 제품 포장:

피스톤 공압 실린더는 운송 중 안전을 보장하기 위해 튼튼한 판지 상자에 조심스럽게 포장됩니다. 제품은 배송 중 손상을 방지하기 위해 폼 인서트로 안전하게 완충됩니다.

배송 정보:

주문이 접수되면 피스톤 공압 실린더는 영업일 기준 1~2일 이내에 배송됩니다. 당사는 제품을 귀하의 문앞까지 적시에 배송하기 위해 신뢰할 수 있는 배송 서비스를 사용합니다.
