이중 작용 CQ2A12-20D SMC 단일 막대기 액션 피스톤 공기 실린더

제품 설명:

SMC CQ2A 시리즈 초소형 실린더는 제한된 공간의 응용 프로그램에 정확한 선형 움직임을 제공합니다.이 실린더는 12mm 구멍 크기를 가지고 있으며 5mm에서 50mm까지 스트로크 옵션으로 제공됩니다.작은 크기에도 불구하고, 그들은 표준 실린더보다 30% 더 짧으며 견고한 성능을 제공합니다. 하드 애노디제이션과 항공 우주 등급 알루미늄으로 만들어져 0.05-1에서 작동 할 수 있습니다.0MPa (7-145 psi) 는 90N의 최대 추진력을 제공.

미리 기름진 밀폐로, 이 실린더는 원활한 작동을 위해 유지 보수가 필요하지 않습니다.그들은 센서 장착을 지원하기 위해 통합 된 자기장을 갖추고 SMC의 모듈식 액세서리 시스템과 호환됩니다., 가이드, 밸브, 장착 브래킷을 포함합니다.

특징:

초 컴팩트: 제품은 폭이 24mm에 불과하며 ISO 실린더보다 40% 짧습니다 (예를 들어, 82mm @ 50mm 스트로크).

가벼운 무게: 토폴로지 최적화된 알루미늄 바디를 갖추고 있으며, 무게는 0.15kg @50mm 스트로크에 불과합니다.

모듈 통합: MXS 가이드 / VQ 밸브로 직접 장착 할 수 있습니다.

균형 잡힌 추진력: 제품은 90N±3% 양방향 힘 @1.0MPa를 제공합니다.

고속: 500mm/s로 작동할 수 있으며 0.15s 응답 시간 @50mm 스트로크입니다.

조절 가능한 쿠싱: 0.043J 흡수를 위해 선택적 인 수압 덤퍼가 제공됩니다.

넓은 온도 옵션: -XB6 밀폐로 장착되어 -40 °C에서 150 °C (-40 °F에서 302 °F) 까지의 온도에서 작동 할 수 있습니다.

부식 저항성: 제품은 SUS304 막대와 함께 -XC6 스테인리스 스틸 키트를 갖추고 있습니다.

IP65 보호: 먼지 / 더러운 환경에서 사용할 수있는 -XC4 듀얼 와이퍼를 포함합니다.

4면 센서 슬롯: Φ3.5mm 슬롯에 맞는 D-M9N 센서와 호환됩니다.

8 장착 스타일: A/L/D형 구성에 대해 미리 충전 된 나사와 함께 제공됩니다.

스턴트 조절: -XC8 모듈로 ±5mm 이동 변경을 허용합니다.

하드 안오디제드 도공: 3 × 마모 저항을 위해 25μm 코팅을 자랑합니다.

단단한 크롬 판 스탠드: 0.02mm 두께와 마찰 계수 μ≤0.15을 갖는다.

누출 밀폐: X271 FKM 복합 밀폐를 사용하여 <0.1mL/min 누출 @0.5MPa.

응용 프로그램:

마이크로 컴포넌트 취급: 5-15mm에서 짧은 스트로크 모델은 PCB 조립 중에 0201 SMD 구성 요소에 대한 정확한 픽 앤 플라스 작업을 촉진합니다. 이러한 모델은 ± 0의 반복성을 달성합니다.05mm.

레이저 마크링 시스템: 20-30mm 사이의 스트로크를 가진 마크링 헤드는 위치 피드백을 제공하는 D-M9N 센서에 의해 구동되며 0.1mm 오차 내의 정렬 정확도를 보장합니다.

진단 샘플 전송: -XC6 시리즈와 같은 35-50mm 스트로크 변종과 호환되는 스테인리스 스틸 키트는 분석기에서 생물학적 샘플을 처리하도록 설계되었습니다.식품의약품안전처 (FDA) 의 규정을 준수하는 환경에서의 오염을 방지하는 방법.

반응기 분배: 낮은 압력 (0.05MPa) 에서 작동하는 10mm 스트로크 단위는 IVD 장치에서 0.1mL의 유체 투여 정확도를 제공하여 반응기의 정확한 분배를 가능하게합니다.

광 검사: 40mm 스트로크를 가진 실린더는 50-200mm/s 사이의 속도로 AOI 카메라를 배치하여 고 확대 이미지 응용 프로그램에서 진동을 줄입니다.

로봇 최종 효과기: 협력 로봇과 통합된 이 최종 효과기에는 25mm 스트로크와 M3 막대 스레드가 적용되어 0.5초 이하의 사이클 시간으로 빠르고 가벼운 부품 삽입이 가능합니다.

고속 절단: 50mm 스트로크로, 이 모델은 필름 밀폐 시스템에서 블레이드를 활성화하여 충격 감소를 위해 수압 완충으로 1.0MPa 압력에서 0.2초 만에 절단을 완료합니다.

라벨 정렬: 15mm 스트로크와 -DZ 장착 귀가 있는 모델은 약품 블리스터 포장 라인에서 오차 ≤0.3mm로 정확한 라벨 배치를 보장합니다.

한 의료기기 제조업체는 4면 센서를 탑재한 CQ2A12-30DMZ 모델을 적용함으로써 기계 두께를 42% 줄일 수 있었습니다.이것은 그들의 카트리지 로딩 시스템의 비활성 시간 70%의 상당한 감소로 이어졌습니다..

지원 및 서비스:

피스톤 공기 실린더에 대한 제품 기술 지원 및 서비스는 다음을 포함합니다.

- 설치 지침 및 올바른 설정에 대한 지원

- 모든 운영 문제에 대한 문제 해결 지원

- 최적의 성능을 보장하기 위한 유지보수 권고

- 손상된 부품 수리 서비스

- 제품 효율성을 극대화하기 위한 사용자들을 위한 교육 프로그램

포장 및 운송:

제품 패키지:

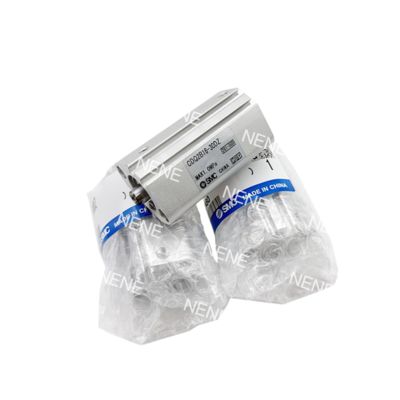

피스톤 공기 실린더는 운송 중에 손상을 방지하기 위해 보호 패딩이 있는 견고한 고지 상자에 안전하게 포장됩니다.

운송:

우리는 신뢰성 있는 배송 서비스를 제공하여 피스톤 공기 실린더가 안전하고 시간에 도착하도록 보장합니다. 배송 옵션은 표준 지상 배송, 가속 배송,전 세계 고객을 위한 국제 배송.
