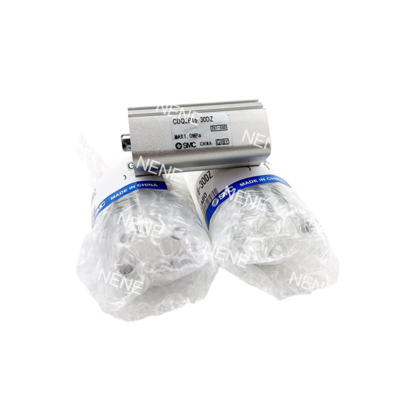

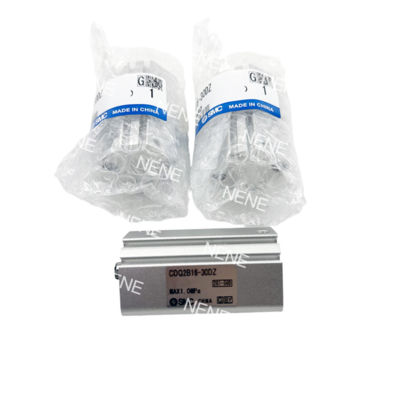

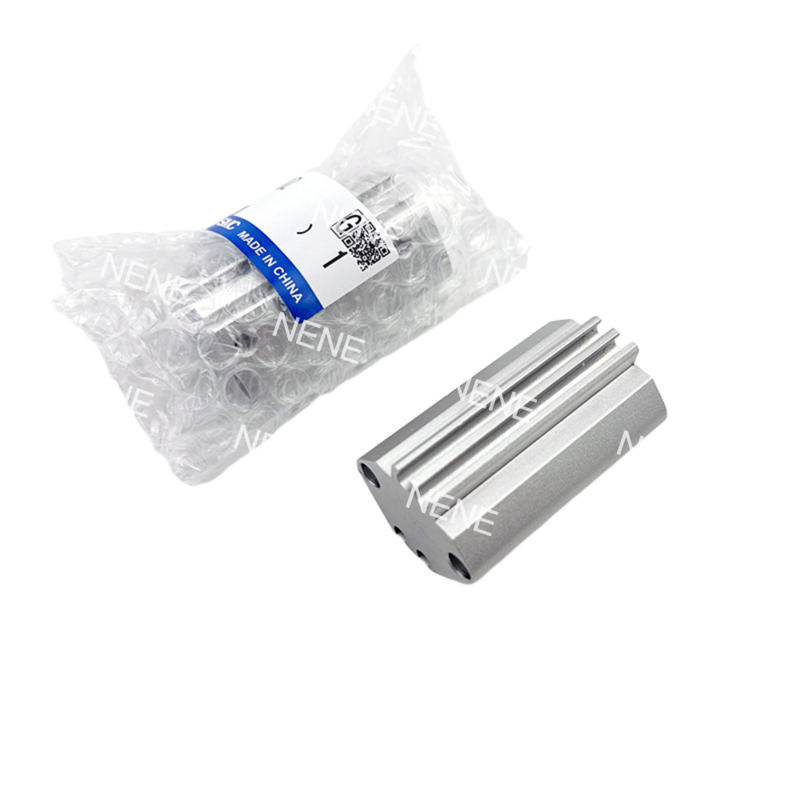

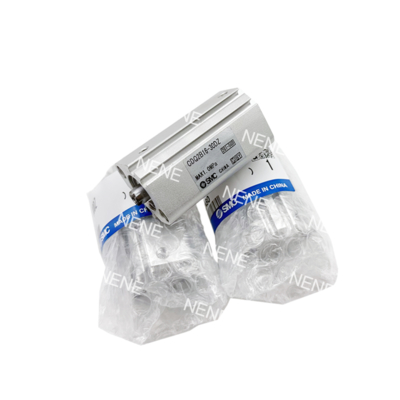

SMC Pneumatic Compact Cylinder CQ2A12-10D 12mm Bore 10mm Stroke CQ2A 시리즈 이중 작용

제품 설명:

SMC CQ2A 시리즈 초소형 실린더는 다양한 응용 프로그램을 위해 좁은 공간에서 정확한 선형 움직임을 제공합니다.이 이중 작용 단일 막대기 실린더는 12mm 구멍 크기를 가지고 5mm에서 50mm까지 스트로크 옵션을 제공합니다작은 크기에도 불구하고, 그들은 표준 실린더에 비해 30% 더 짧은 길이로 견고한 성능을 제공합니다.실린더는 하드 애노디제이션을 가진 항공용 알루미늄으로 만들어졌으며 0의 압력 범위에서 작동 할 수 있습니다..05-1.0MPa (7-145 psi), 최대 추진력 90N를 생산한다.

사전 윤활성 밀폐는 유지 보수 없이 작동할 수 있으며, 실린더는 센서 장착을 용이하게 하기 위해 통합된 자기장을 탑재하고 있다.그들은 SMC의 모듈식 액세서리 시스템과 호환되도록 설계되었습니다., 가이드, 밸브 및 장착 브래킷을 포함하여 더욱 다양하고 편리합니다.

특징:

초소형: 제품은 24mm의 폭을 갖추고 있으며, 82mm @ 50mm 스트로크의 ISO 실린더보다 40% 짧습니다.

가벼운 무게: 토폴로지 최적화된 알루미늄 바디를 사용하여 무게는 0.15kg @ 50mm 스트로크에 불과합니다.

모듈 통합: MXS 가이드 및 VQ 밸브로 직접 장착 옵션을 제공합니다.

평형 추진력: 제품은 90N±3% @1.0MPa의 양방향 힘을 제공합니다.

고속: 빠른 0.15s 응답 시간 @ 50mm 스트로크로 500mm/s로 작동합니다.

조절 가능한 쿠싱: 사용자는 0.043J 흡수를 위해 선택적 인 수압 덤퍼를 추가 할 수있는 선택이 있습니다.

넓은 온도 옵션: -XB6 밀폐를 갖추고, 제품은 -40 ~ 150 ° C (-40 ~ 302 ° F) 에서 온도에서 작동 할 수 있습니다.

부식 저항: SUS304 막대기를 포함한 -XC6 스테인리스 스틸 키트는 부식 요소에 대한 보호를 제공합니다.

IP65 보호: -XC4 듀얼 와이퍼를 탑재하여 가혹한 환경에서 먼지와 더럽으로부터 보호합니다.

4면 센서 슬롯: 이 제품은 Φ3.5mm 슬롯을 가진 D-M9N 센서와 호환성을 갖도록 설계되었습니다.

8 장착 스타일: 사용자는 쉽게 설치하기 위해 미리 부착 된 나사를 가진 A, L 또는 D 타입 구성 중에서 선택할 수 있습니다.

스트로크 조절: -XC8 모듈을 사용하여 ±5mm 이동 변경을 허용합니다.

하드 안오디제드 포어: 25μm 코팅을 자랑하며 제품은 전통적인 코팅의 3 배의 마모 저항을 제공합니다.

하드 크롬 플래티드 스드: 0.02mm의 두께로 마찰 계수를 μ≤0으로 유지합니다.15.

누출 밀폐: X271 FKM 화합물을 사용하여 제품은 0.5MPa 이하의 0.1mL/min의 최소 누출을 보장합니다.

응용 프로그램:

전자 제조업

마이크로 컴포넌트 취급:5-15mm 단류 모델은 PCB 조립에 0201 SMD 구성 요소의 정밀 픽-앤-포지션을 가능하게하며 ±0.05mm 반복성을 달성합니다.

레이저 표시 시스템:20-30mm 스트로크는 D-M9N 센서를 통해 위치 피드백으로 표시 머리를 구동하여 0.1mm 오차 이하의 정렬 정확도를 보장합니다.

의료 및 실험실 장비

진단 샘플 전송:-XC6 스테인리스 스틸 키트와 함께 35-50mm 스트로크 변종은 분석기에서 생물학적 샘플을 처리하여 FDA- 컴플라이언트 환경에서 오염을 방지합니다.

반응기 분배:저압 작업 (0.05MPa) 은 10mm 스트로크 단위를 사용하는 IVD 기기에서 0.1mL 유체 복용 정확도를 달성합니다.

컴팩트 자동화 셀

광학 검사:40mm 스트로크 실린더는 AOI 카메라를 50-200mm/s 조정 가능한 속도로 위치하여 고 확대 영상 촬영 중에 진동을 최소화합니다.

로봇의 최종 효과:가벼운 부품 삽입 (25mm 스트로크, M3 막대 가닥) 을 위해 협력 로봇과 통합되어 0.5s 사이클 시간 이하입니다.

포장기계

고속 절단:50mm 스트로크 모델은 필름 밀폐 시스템에서 블레이드를 작동시켜 충격을 줄이기 위해 수압 완충으로 1.0MPa에서 0.2s에서 절개를 완료합니다.

라벨 정렬:-DZ 장착 귀와 함께 15mm 스트로크 버전은 의약품 블리스터 포장 라인에서 표지판 위치 오차 ≤0. 3mm를 수정합니다.

사례 연구:의료기기 제조업체는 CQ2A12-30DMZ를 사용하여 기계 두께를 42% 감소시켰으며, 4면 센서를 사용하여 카트리지 로딩 시스템에서 정지 시간을 70% 줄였습니다.

지원 및 서비스:

우리의 제품 기술 지원 팀은 제품 최적의 성능과 기능을 보장하기 위해 포괄적인 지원과 전문 지식을 제공하는 데 전념합니다.설치에 관한 질문이 있는지운영, 문제 해결, 유지보수, 우리 팀은 당신을 도울 것입니다.

기술 지원 외에도, 우리는 또한 전체 고객 경험을 향상시키기 위해 다양한 서비스를 제공합니다. 이러한 서비스는 교육 프로그램, 유지 보수 계약,예비 부품 관리우리의 목표는 고객이 제품 라이프 사이클 내내 최고 수준의 지원과 서비스를 받을 수 있도록 하는 것입니다.

포장 및 운송:

피스톤 공기 실린더 제품 포장지:

피스톤 기압 실린더는 안전한 운송을 보장하기 위해 견고한 고지 상자에 조심스럽게 포장됩니다.각 실린더는 안전하게 포장되고 운송 중에 손상을 방지하기 위해 보호 재료로 완충됩니다..

운송 정보:

우리는 피스톤 기압 실린더에 대한 빠르고 신뢰할 수있는 배송을 제공합니다. 주문은 일반적으로 1-2 일 이내에 처리되며 배송 시간은 위치에 따라 다를 수 있습니다.추적 정보는 주문이 배송되면 제공됩니다..
