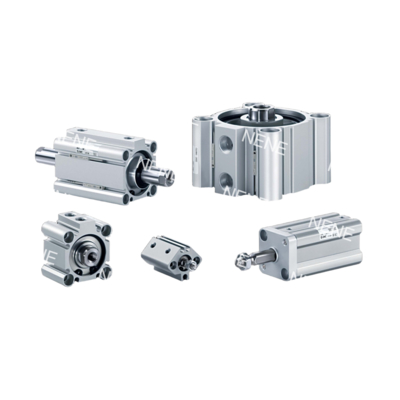

CQ2A12-15DM SMC 에어 유체 피스톤 공압 실린더

제품 설명:

SMC CQ2A 시리즈 초소형 실린더는 공간이 제한된 응용 분야에서 고정밀 선형 운동을 제공합니다. 이 복동식 단일 로드 실린더는 12mm 보어 크기와 5mm에서 50mm까지의 스트로크 옵션으로 제공됩니다. 표준 실린더보다 30% 짧음에도 불구하고 내구성이 뛰어난 성능을 제공하여 다양한 산업 응용 분야에 적합합니다.

항공 우주 등급 알루미늄과 경질 양극 산화 처리로 제조된 이 실린더는 0.05-1.0MPa(7-145psi)에서 작동할 수 있으며 최대 90N의 추력을 제공할 수 있습니다. 사전 윤활된 씰은 유지 보수가 필요 없는 작동에 기여하며, 통합된 자기장은 센서 장착을 용이하게 합니다. 또한 이 실린더는 SMC의 모듈식 액세서리 시스템과 호환되어 가이드, 밸브 및 장착 브래킷과 같은 액세서리와 쉽게 통합할 수 있습니다.

특징:

초소형: 너비가 24mm에 불과하여 이 디자인은 ISO 실린더보다 40% 짧습니다. 예를 들어, 50mm 스트로크의 길이는 82mm입니다.

경량: 토폴로지 최적화된 알루미늄 바디를 특징으로 하며, 50mm 스트로크의 무게는 0.15kg에 불과합니다.

모듈식 통합: 이 설계를 통해 MXS 가이드 및 VQ 밸브와 직접 장착할 수 있습니다.

균형 잡힌 추력: 1.0MPa에서 90N±3%의 양방향 힘을 기대할 수 있습니다.

고속: 50mm 스트로크의 경우 500mm/s에서 작동하며 0.15s의 빠른 응답 시간을 제공합니다.

조절 가능한 쿠션: 사용자는 0.043J 흡수 기능을 갖춘 옵션 유압 댐퍼를 선택할 수 있습니다.

넓은 온도 옵션: -XB6 씰이 장착되어 이 디자인은 -40°C ~ 150°C(-40°F ~ 302°F)의 온도 범위에서 작동할 수 있습니다.

내식성: -XC6 스테인리스 스틸 키트를 사용하여 SUS304 로드를 특징으로 하여 내구성을 높였습니다.

IP65 보호: 다양한 환경에서 먼지와 오염으로부터 보호하기 위해 -XC4 이중 와이퍼가 통합되었습니다.

4면 센서 슬롯: Φ3.5mm 슬롯 크기의 D-M9N 센서와 호환됩니다.

8가지 장착 스타일: A/L/D형 구성을 위해 사전 장착된 나사로 설계되었습니다.

스트로크 조정: 사용자는 -XC8 모듈을 사용하여 ±5mm 이동 수정을 수행할 수 있습니다.

경질 양극 산화 보어: 25μm 코팅으로 마모 저항이 3배 향상되었습니다.

경질 크롬 도금 로드: 0.02mm 두께와 μ≤0.15의 마찰 계수를 특징으로 합니다.

누출 제로 씰: X271 FKM 컴파운드 씰이 장착되어 0.5MPa에서 0.1mL/min 미만의 누출을 보장합니다.

응용 분야:

진단 샘플 전송: -XC6 스테인리스 스틸 키트가 있는 35-50mm 스트로크 변형은 FDA 규정을 준수하는 환경에서 분석기의 생물학적 샘플을 처리하여 오염을 방지합니다.

시약 분주: 10mm 스트로크 장치를 사용하여 IVD 기기에서 저압 작동(0.05MPa)으로 0.1mL 유체 투여 정확도를 달성합니다.

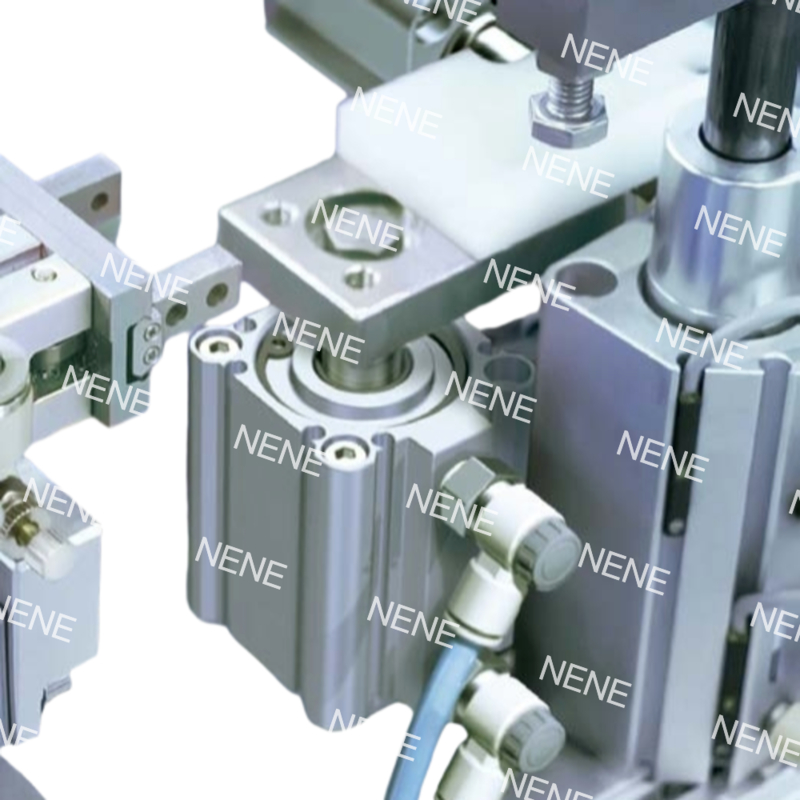

소형 자동화 셀

광학 검사: 40mm 스트로크 실린더는 AOI 카메라를 50-200mm/s의 조절 가능한 속도로 배치하여 고배율 이미징 중 진동을 최소화합니다.

로봇 엔드 이펙터: 0.5초 미만의 사이클 시간 내에 경량 부품 삽입(25mm 스트로크, M3 로드 나사산)을 위해 협업 로봇과 통합되었습니다.

포장 기계

고속 절단: 50mm 스트로크 모델은 필름 밀봉 시스템에서 블레이드를 작동시켜 1.0MPa에서 0.2초 만에 절단을 완료하며 충격 감소를 위한 유압 쿠션을 사용합니다.

라벨 정렬: -DZ 장착 귀가 있는 15mm 스트로크 버전은 제약 블리스터 포장 라인에서 라벨 위치 편차 ≤0.3mm를 수정합니다.

사례 연구: 의료 기기 제조업체는 CQ2A12-30DMZ를 4면 센서와 함께 사용하여 기계 두께를 42% 줄이고 카트리지 로딩 시스템에서 가동 중지 시간을 70% 단축했습니다.

지원 및 서비스:

피스톤 공압 실린더 제품에 대한 제품 기술 지원 및 서비스는 다음과 같습니다.

- 공압 실린더 설치 및 설정 지원

- 모든 작동 문제에 대한 문제 해결 안내

- 최적의 성능을 보장하기 위한 유지 관리 권장 사항

- 손상되거나 오작동하는 구성 요소에 대한 수리 서비스
