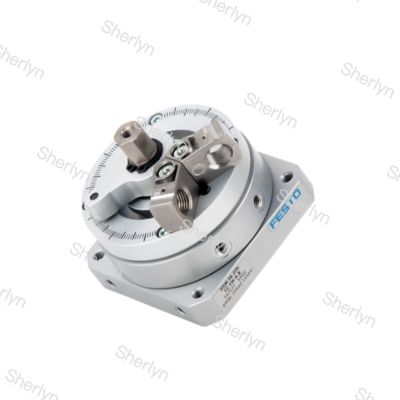

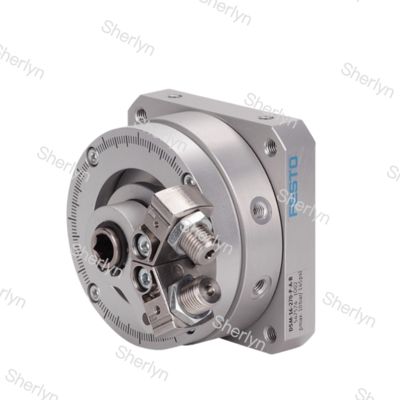

Festo DSM-32-270-P-A-B 547582용 복동 에어 피스톤 실린더

제품 설명:

DSM 시리즈 실린더의 핵심 장점은 다양한 측면에서 나타납니다:

유연한 스윙 각도 및 고정밀도: DSM 시리즈는 최대 270°까지 지속적으로 조절 가능한 스윙 각도를 제공합니다. 고정 금속 스토퍼 설계를 통해 정확한 반복 움직임을 위한 고정밀 단자 위치 지정을 보장합니다.

컴팩트한 구조 및 높은 토크 출력: 회전 블레이드 구조를 사용하여 압축 공기 에너지를 스윙 동작으로 직접 변환하여 컴팩트하고 가벼운 설계를 구현합니다. DSM-T와 같은 특정 모델은 토크 출력을 두 배로 늘려 최대 80Nm까지 도달할 수 있는 이중 힘 블레이드 설계를 특징으로 합니다.

다양한 완충 및 감지 옵션: DSM 시리즈는 탄성 완충 패드 및 조절 가능한 완충 기능을 제공합니다. 기본 모델에는 탄성 완충 링/판이 장착되어 있으며, 사용자는 충격을 효과적으로 흡수하기 위해 보다 강력한 유압 완충 장치를 선택할 수 있습니다. 또한 근접 스위치 감지 위치 감지가 지원되며, 일부 모델에는 센서 설치를 용이하게 하기 위해 자석 링이 내장되어 있습니다.

풍부한 파생 모델 및 고성능 베어링: DSM 시리즈 내에서 여러 파생 모델을 사용할 수 있습니다. 예를 들어, DSM-HD 모델에는 더 높은 축 방향 및 반경 방향 힘을 견딜 수 있는 고강도 베어링이 장착되어 있습니다. DSM-I 모델은 회전 가능한 전위차계를 통합하여 완전한 서보 공압 위치 결정 시스템을 만들 수 있습니다.

다양한 작업 조건에 대한 광범위한 적응성: DSM 시리즈는 2-10 bar 또는 0.35-0.8 MPa(모델에 따라 다름)의 광범위한 작업 압력을 수용하여 다양한 압력 환경에서 안정적인 작동을 보장합니다. 1.5~10 bar의 압력 범위 내에서 우수한 동기성을 달성하기 위해 새로운 챔버 씰과 회전 블레이드를 활용하는 설계는 신뢰성을 강조합니다.

응용 분야:

위에 언급된 특성을 통합하여 DSM 시리즈는 다양한 분야 및 장치에서 뛰어난 성능을 발휘합니다:

일반 공장 자동화: DSM 시리즈는 다양한 산업 분야에서 공장 자동화 분야에서 널리 활용됩니다. 컴팩트한 구조와 다용도 설치 방법으로 좁은 공간의 장치에 쉽게 통합할 수 있습니다.

자재 취급 및 조립: 파지 및 조립 기술 분야에서 DSM 실린더는 공작물의 회전, 뒤집기, 위치 지정 및 이송과 같은 기능을 수행할 수 있습니다.

광산 기계 및 특수 환경: DSM 시리즈는 광산 기계 및 공압 공구에도 사용됩니다. 특정 모델은 ATEX 인증을 받았으며 폭발 위험이 있는 환경에서 사용할 수 있습니다. 또한 구리 아연 니켈 금속을 주로 사용하지 않는 모델을 포함하는 설계는 리튬 배터리 생산 시설과 같이 특정 재료 요구 사항이 있는 산업에 적합합니다.

고정밀 위치 결정 시스템: DSM-I 시리즈를 전위차계와 CPX-CMAX 축 컨트롤러 및 비례 방향 제어 밸브 VPWP와 통합하여 복잡한 모션 제어를 달성하기 위한 정교한 서보 공압 위치 결정 시스템으로 확장할 수 있습니다.

기술 데이터

• 크기32
• 쿠션 각도1.4 deg
• 회전 각도 조정 범위0 deg ... 270 deg
• 회전 각도0 deg ... 270 deg
• 허용 정지 반경≥28 mm
• 쿠션양쪽 끝의 탄성 쿠션 링/패드
• 장착 위치어느 곳이든
• 정밀 조정-6 deg
• 작동 모드복동

지원 및 서비스:

피스톤 공압 실린더에 대한 제품 기술 지원 및 서비스는 다음과 같습니다:

- 제품 설치 및 설정 지원

- 모든 작동 문제에 대한 문제 해결 안내

- 최적의 성능을 보장하기 위한 유지 관리 팁

- 사용자를 위한 제품 교육 및 리소스

- 제품 결함에 대한 보증 정보 및 지원
