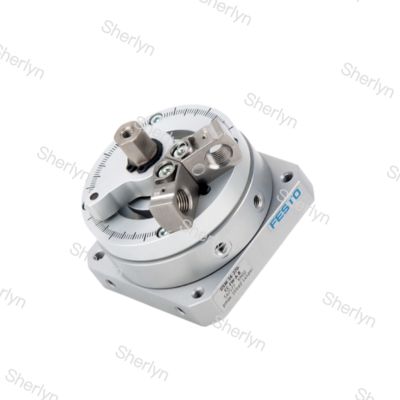

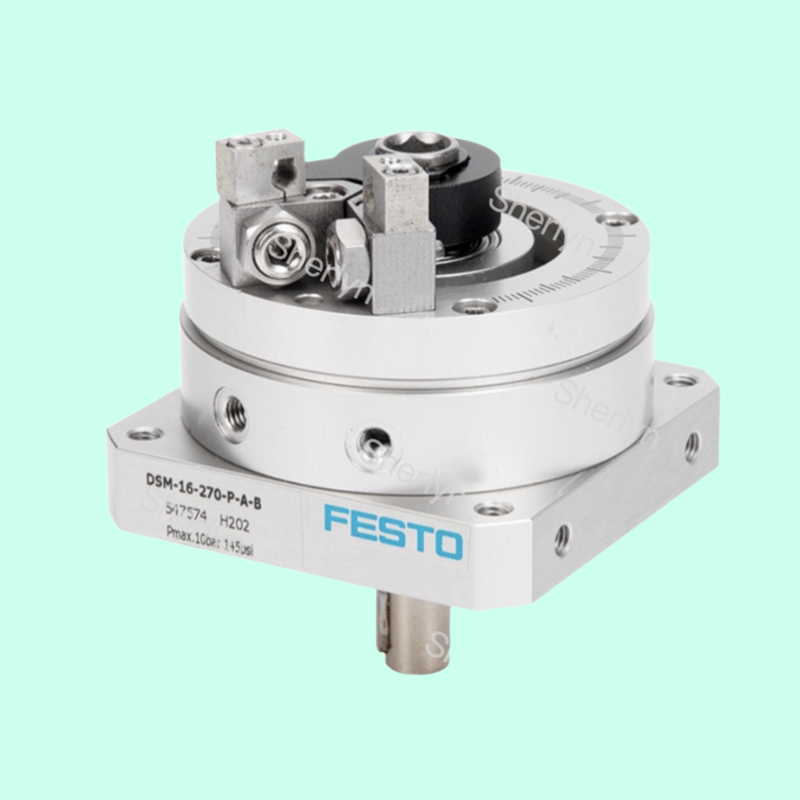

5447576 Festo 복동식 반회전 드라이브 DSM-16-270-CC-A-B

제품 설명:

DSM 시리즈 실린더의 주요 장점은 다음과 같은 측면으로 반영됩니다.

유연 한 스윙 각과 높은 정확성: DSM 시리즈는 최대 270 °의 지속적으로 조절 가능한 스윙 각을 제공합니다. 고정 된 금속 막대 디자인 덕분에,고 정밀의 터미널 위치 위치 처리를 달성 할 수 있습니다., 반복된 움직임의 정확성을 보장합니다.

콤팩트 구조와 높은 토크 출력: 회전하는 블레이드 구조를 채택하여 압축 공기 에너지는 콤팩트하고 가벼운 구조로 스윙 운동으로 직접 변환됩니다.일부 모델 (DSM-T와 같이) 는 이중 힘 블레이드 디자인을 채택, 토크를 두 배로 늘리고 최대 80Nm까지 도달할 수 있습니다.

다양한 버퍼링 및 감지 옵션: DSM 시리즈는 탄력적인 버퍼링 패드와 조절 가능한 버퍼링을 제공하며, 기본 모델에는 탄력적인 버퍼링 링/플릿이 장착되어 있습니다.사용자들은 더 강력한 수압 버퍼를 선택할 수 있습니다. 높은 관성 모멘트로 인해 발생하는 충격을 효과적으로 흡수하기 위해동시에, 그것은 근접 스위치 감지 위치 검출을 지원하고, 일부 모델은 쉽게 센서 설치를 위해 내장 자기 고리를 가지고 있습니다.

풍부한 파생 모델 및 고성능 베어링: DSM 시리즈는 여러 파생 모델을 제공합니다. 예를 들어,DSM-HD 모델은 더 높은 축적 및 방사선 힘에 견딜 수있는 무거운 용량 베어링이 장착되어 있습니다.DSM-I 모델은 또한 회전 가능한 잠재 미터를 통합하여 완전한 세르보 공기 위치 시스템 구축에 사용할 수 있습니다.

작업 조건에 대한 광범위한 적응력: DSM 시리즈는 2-10 바 또는 0.35-0.8 MPa (모델에 따라) 와 같은 광범위한 작업 압력을 가지고 있습니다.다양한 압력에서 안정적인 작동을 허용합니다.그 설계는 새로운 챔버 밀폐와 회전 블레이드를 사용하는 것과 같은 신뢰성을 강조하며, 1.5에서 10 바 사이의 압력에서 우수한 동기성을 달성합니다.

응용 프로그램:

특수한 특성으로 DSM 시리즈는 다양한 분야와 장치에서 우수한 성능을 보여줍니다.

일반 공장 자동화:DSM 시리즈는 수많은 산업 분야에서 공장 자동화 영역에서 광범위하게 사용됩니다.콤팩트 한 구조 와 유연 한 설치 방법 은 제한 된 공간 에 있는 장치 에 쉽게 통합 할 수 있도록 한다.

재료 취급 및 조립:포착 및 조립 기술의 영역에서 DSM 실린더는 회전, 뒤집기, 위치 및 작업 부품을 전송하는 작업에 사용됩니다.

광산 기계 및 특수 환경:DSM 시리즈는 광산 기계 및 공기 도구에도 적용됩니다. 특정 모델은 ATEX 인증을 취득했으며 잠재적으로 폭발 환경에서도 작동 할 수 있습니다.예를 들어 일부 모델은 주로 구리진크 니켈 금속을 사용하지 않습니다., 리?? 배터리 생산 시설과 같은 특정 재료 요구 사항이있는 산업에 적합합니다.

고 정밀 위치 시스템:CPX-CMAX 축 컨트롤러와 비례 방향 제어 밸브 VPWP와 함께 DSM-I 시리즈 통합 펀티오미터를 사용하여첨단 모션 컨트롤을 달성하기 위해 고정도 servo pneumatic 위치 시스템을 만들 수 있습니다..

기술 자료

• 크기16
• 둥지 둥지12도
• 회전각 조정 범위0도... 246도
• 회전 각도0도... 246도
• 허용되는 정지 반지름≥17mm
• 둥지양쪽 끝의 충격 흡수기
• 장착 위치선택적
• 미세한 조정-3도
• 작동 방식이중 작용
