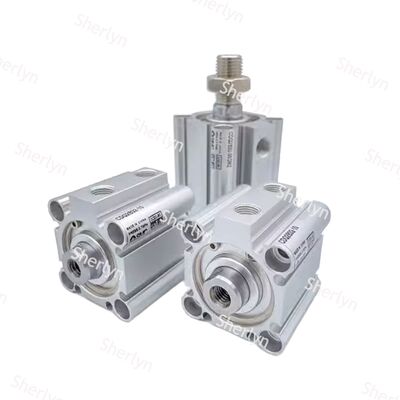

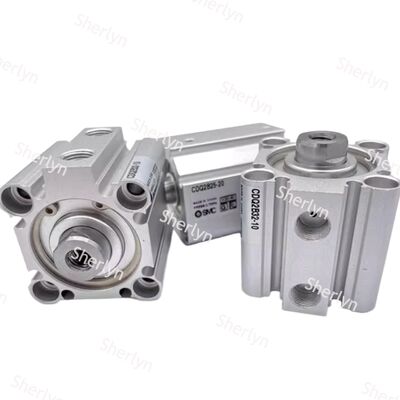

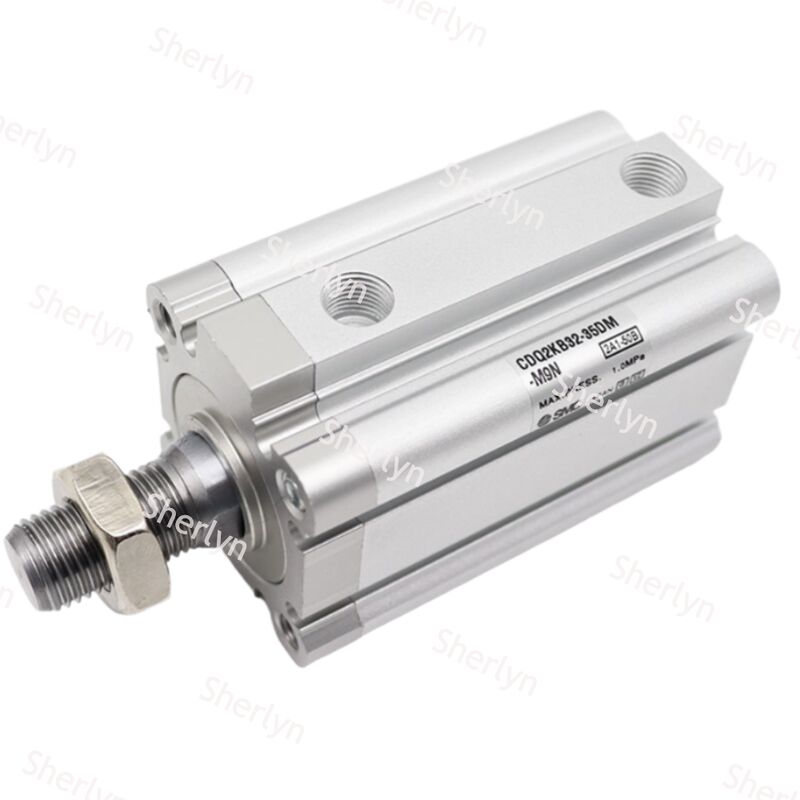

SMC 실린더 CDQ2 시리즈 CDQ2B12-5D 듀얼 액션, 단일 막대기

이 제품은 슬림한 프로파일을 자랑하며 공간이 제한된 응용 분야에 이상적인 선택입니다. 동일한 보어 크기의 경우 전체 치수, 특히 너비와 높이가 많은 기존 실린더에 비해 훨씬 작습니다. 이러한 컴팩트한 폼 팩터는 좁은 공간 내에서 통합 유연성을 향상시킵니다.

경량 구조는 주요 구성 요소에 알루미늄 합금을 사용하여 구현됩니다. 이는 실린더의 전체 무게를 줄일 뿐만 아니라 장비 경량화의 일반적인 추세에 기여하여 취급 및 설치의 용이성을 향상시킵니다.

실린더 본체에는 특수 설계된 장착 홈이 포함되어 있습니다. 소형 보어 크기의 경우 양쪽에 2개, 대형 보어 크기의 경우 양쪽에 4개가 있습니다. 이러한 홈을 통해 D-M9 시리즈와 같은 컴팩트한 자기 스위치를 원활하게 임베딩할 수 있습니다. 설치되면 이러한 스위치는 실린더 표면과 수평을 이루어 공간을 절약하고 충돌로 인한 손상 위험을 최소화합니다.

표준 관통 구멍 장착(기본 유형) 외에도 이 실린더는 발 장착 및 플랜지와 같은 다양한 옵션 액세서리를 지원합니다. 이러한 다재다능함은 다양한 응용 분야에서 다양한 설치 요구 사항을 충족할 수 있도록 합니다.

실린더는 0.07MPa ~ 1.0MPa의 압력 범위 내에서 안정적으로 작동하며 -10°C ~ +70°C의 온도 범위에서 효과적으로 작동할 수 있습니다. 이러한 작동 조건은 다양한 환경에서 일관된 성능을 보장합니다.

공장 사전 윤활은 표준 공기 조건에서 정기적인 작동 중 추가 윤활의 필요성을 없애줍니다. 이 기능은 유지보수 노력과 가동 중지 시간을 최소화하여 실린더를 사용하기 매우 편리하게 만듭니다.

특정 모델에 따라 다양한 쿠션 옵션을 사용할 수 있습니다. 여기에는 고무 쿠션 및 조절 가능한 에어 쿠션이 포함되어 있어 다양한 부하 및 속도에 맞춰 부드러운 정지를 달성하여 안전성과 성능을 향상시킵니다.

CDQ2B 시리즈는 컴팩트한 크기와 신뢰할 수 있는 성능으로 유명하여 공간이 제한된 자동화 환경에서 이상적인 선택입니다. 설계는 내구성을 손상시키지 않으면서 효율적인 작동을 보장하므로 다양한 산업 분야에서 널리 사용되고 있습니다.

전자 및 반도체 제조: CDQ2B 액추에이터는 회로 기판 제조, 칩 패키징 및 고정밀 검사 기계와 같은 공정에서 부품 이송, 클램핑 및 정밀 포지셔닝과 같은 중요한 역할을 합니다.

소형 자동화 장비: 이러한 액추에이터는 조립 기계, 포장 장비 및 자재 취급 조작기에서 구동 부품으로 널리 구현되어 부드럽고 정확한 움직임을 가능하게 합니다.

의료 기기 및 기기: 깨끗한 작동과 컴팩트한 디자인 덕분에 CDQ2B 액추에이터는 공간 및 오염 관리가 중요한 실험실 자동화 장치 및 분석 기기를 포함한 의료 응용 분야에 적합합니다.

CDQ2B 시리즈 액추에이터를 선택할 때 몇 가지 주요 매개변수를 고려해야 합니다. 출력 힘에 직접적인 영향을 미치는 보어 크기는 주요 요소이며, 일반적인 크기는 Φ12, Φ16 및 Φ20입니다. 또한 스트로크 길이는 액추에이터가 이동할 수 있는 거리를 결정하여 특정 작업에 적합한지 여부에 영향을 미칩니다.

작동 메커니즘의 유형도 중요한 고려 사항입니다. 응용 분야에 따라 양방향으로 공압 구동되는 복동 액추에이터 또는 스프링을 사용하여 피스톤을 반환하는 단동 버전을 선택할 수 있습니다.

또한 가변 부하 및 속도를 부드럽게 수용하기 위해 조절 가능한 쿠션이 필요한지 평가하는 것이 필수적입니다. 측면 부하가 발생하는 환경에서는 CDQ2B/W 시리즈와 같은 가이드 액추에이터 변형을 선택하면 내구성이 향상되고 수명이 연장될 수 있습니다.
