| 브랜드 이름: | NORGREN |
| 인증: | CE |
| 모델 번호: | RM/28010/M/20 |
| Minimum Order Quantity: | 1 |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | Carton /As The Clients Require |
| Delivery Time: | 1-7Work Days After Payment |
| 지불 조건: | T/T, 웨스턴 유니온, 페이팔 |
| Supply Ability: | 5000 Pieces/1Month |
| 피스톤 로드 재질: | 스테인레스 스틸 | 작동 온도: | -10°C ~ +80°C |
|---|---|---|---|
| 씰 재료: | 니트릴 루버 | 작업: | 단동(스프링 리턴), 자기 피스톤, 완충 쿠션 |
| 작동 압력: | 29~145Psi(2~10Bar) | 중간: | 압축 공기, 여과, 윤활 또는 윤활 |
| 강조하다: | 마그네틱 피스톤 공압 실린더 Ø10mm,컴팩트 ISO 6432 실린더 20mm 스트로크,NORGREN 위치 감지 준비 완료 실린더 |
||

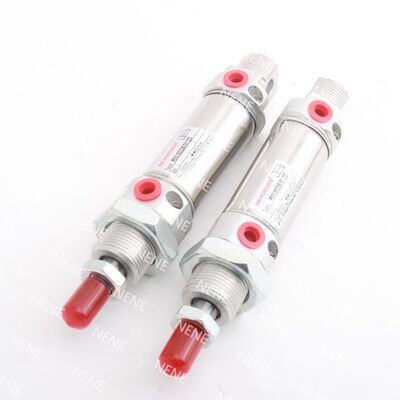

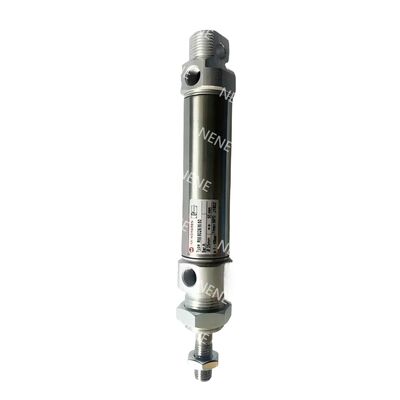

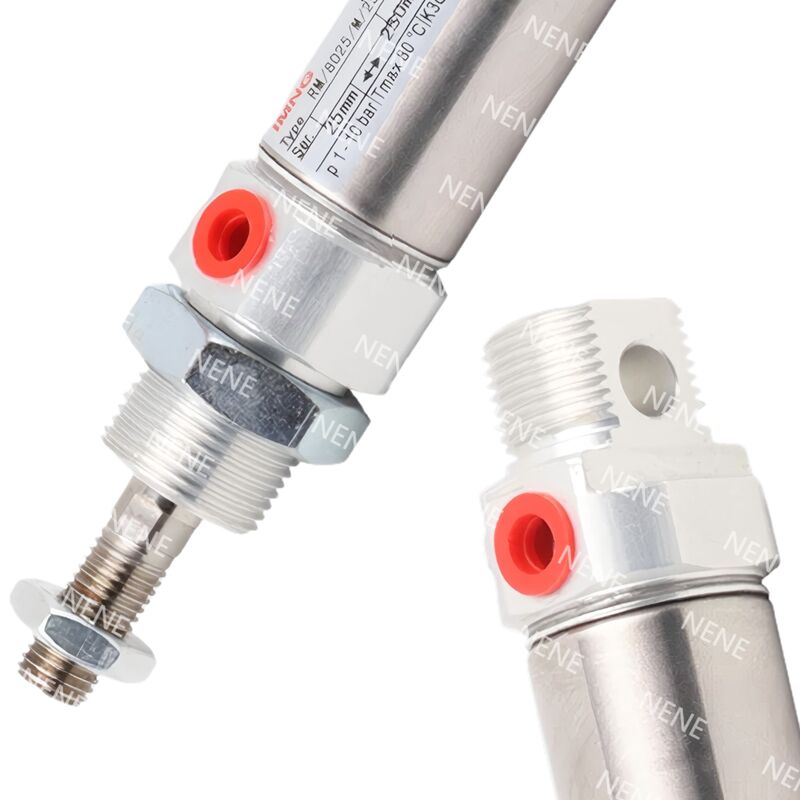

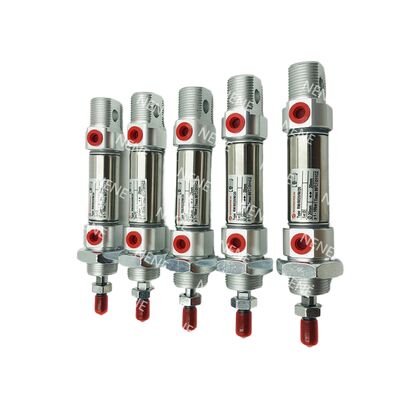

RM/28000/M 시리즈는 스프링 리턴 메커니즘을 특징으로 하는 소형 단동 라운드라인 실린더로 구성됩니다. 각 실린더는 다양한 응용 분야에서 안정적인 성능을 보장하기 위해 표준 구성 요소로 자기 피스톤을 장착하고 있습니다.
스테인리스 스틸 튜브와 투명 양극 산화 처리된 알루미늄 엔드 캡으로 제작되어 우수한 내식성과 내구성을 제공합니다. 견고한 설계로 높은 강도를 제공하여 까다로운 산업 환경에 적합합니다.
또한 RM/28000/M 제품군은 ISO 6432 표준을 준수하여 다른 소형 공압 부품과의 호환성을 보장합니다. 따라서 제한된 설치 공간, 정밀한 공압 위치 지정 및 짧은 스트로크 자동화 작업이 필요한 응용 분야에 특히 적합합니다.
소형 ISO 6432 폼 팩터는 표준 피팅과 원활하게 통합되어 설치가 간단하고 효율적입니다.
내식성 재료로 제작되어 가혹하고 까다로운 환경 조건을 견딜 수 있도록 설계되어 오래 지속되는 성능을 보장합니다.
자기 피스톤 기능은 리미트 감지를 단순화하고 안정적인 자동화 피드백을 제공하여 기능을 향상시킵니다.
이중 압착 엔드 캡을 포함하는 견고한 기계적 설계는 까다로운 응용 분야에서 내구성과 안전한 조립을 보장합니다.
| 항목 | 사양 |
| 보어(mm) | 10 / 12 / 16 / 20 / 25 |
| 표준 스트로크(mm) | 10, 25, 50 |
| 최대 스트로크(mm) | 50 |
| 피스톤 로드 Ø(mm) | 4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| 포트 크기 | M5 (Ø10/12/16), G1/8 (Ø20/25) |
| 매체 | 압축 공기, 여과, 윤활 또는 비윤활 |
| 작동 압력 | 2 ~ 10 bar (29 ~ 145 psi) |
| 작동 온도 | -10°C ~ +80°C (14°F ~ 176°F) |
| 작동 | 단동, 스프링 리턴, 자기 피스톤 |
| 쿠션 | 버퍼 쿠션 |
| 배럴 재질 | 스테인리스 스틸 |
| 엔드 커버 재질 | 투명 양극 산화 처리된 알루미늄 합금 |
| 피스톤 로드 재질 | 스테인리스 스틸 |
| 버퍼 재질 | 폴리우레탄 |
| 씰 | 니트릴 고무(NBR) |
| 엔드 캡 디자인 | 이중 압착 고강도 엔드 캡 |
| 표준 액세서리 | 노즈 장착 너트, 피스톤 로드 잠금 너트 |
| 선택적 액세서리 | 일체형 케이블이 있는 리드 스위치, 스위치 장착 브래킷, 스트레이트 및 엘보 피팅, 장착 하드웨어 |
| 6 bar에서의 이론적 추력(N) | Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| 6 bar에서의 리턴 스프링 힘 F1(N) | Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| 무게 및 치수 | 전체 데이터시트 치수 표 참조 |
| 변형 | 중앙 후면 포트, 평평한 후면 커버, 여러 장착 옵션 |
| 서비스 키트 | 사용 불가 |
| 하중/변형 데이터 | 데이터시트의 하중 및 변형 차트 참조 |
자동 조립 및 인덱싱은 종종 제한된 스트로크 길이로 정밀한 움직임을 포함합니다. 이러한 프로세스에서 높은 정확성과 효율성을 보장하려면 짧은 스트로크 작동이 필수적입니다.
전자 부품을 취급하고 픽 앤 플레이스 작업을 수행하려면 짧은 이동 거리를 지원해야 합니다. 이러한 작업은 부품을 신속하고 정확하게 이동할 수 있는 안정적이고 소형 작동 메커니즘의 이점을 얻습니다.
포장 및 기계 관리 응용 분야에서는 소형화되고 반복 가능한 움직임이 절실히 필요합니다. 제한된 공간에서 일관된 성능은 생산성과 품질을 유지하는 데 매우 중요합니다.
많은 응용 분야에서 움직임을 정확하게 모니터링하고 제어하기 위해 통합 위치 감지가 필요합니다. 위치 피드백을 구현하면 자동화된 시스템의 정확성과 반복성이 향상됩니다.
당사의 피스톤 공압 실린더 제품은 다양한 산업 응용 분야에서 안정적이고 효율적인 성능을 위해 설계되었습니다. 기술 지원은 설치 지침, 유지 관리 절차 및 문제 해결 팁에 대한 제품 설명서를 참조하십시오. 손상을 방지하고 최적의 기능을 보장하기 위해 실린더를 지정된 압력 및 온도 범위 내에서 작동하십시오.
성능을 유지하고 제품의 수명을 연장하려면 씰, 피스톤 로드 및 실린더 튜브를 정기적으로 검사하는 것이 좋습니다. 마모를 줄이고 부식을 방지하기 위해 유지 관리 지침에 지정된 대로 윤활을 적용해야 합니다.
작동 문제가 발생하면 공압 연결이 안전하고 공기 공급이 깨끗하고 건조한지 확인하십시오. 더 복잡한 문제의 경우 일반적인 결함을 식별하고 해결하는 데 도움이 되는 자세한 문제 해결 차트가 설명서에 제공됩니다.
또한 피스톤 공압 실린더의 지속적인 사용을 지원하기 위해 전문적인 수리 서비스와 교체 부품을 제공합니다. 당사의 기술 팀은 장비가 수명 기간 동안 원활하고 효율적으로 작동하도록 최선을 다하고 있습니다.
당사의 피스톤 공압 실린더는 완벽한 상태로 도착하도록 신중하게 포장됩니다. 각 실린더는 운송 중 손상을 방지하기 위해 보호 재료로 안전하게 포장됩니다. 그런 다음 추가 쿠션과 지지력을 제공하는 견고하고 맞춤형 상자에 제품을 넣습니다.
배송을 위해 당사는 신뢰할 수 있는 운송 업체를 사용하고 주문 상태를 최신 상태로 유지하기 위해 추적 정보를 제공합니다. 국내 또는 국제 배송 여부에 관계없이 적시하고 안전한 배송을 보장하기 위해 모든 예방 조치를 취합니다. 특별한 포장 또는 배송 요구 사항이 있는 경우 고객 서비스 팀에 문의하여 도움을 받으십시오.
