의료기기 응용 ADVU-16-15-A-P-A 156595 페스토 외선 스레드 공기 실린더 16mm 뚫기 15mm 스트로크 듀얼 액션 M5 포트 자기 반지 컴팩트 ISO 6432

제품 설명:

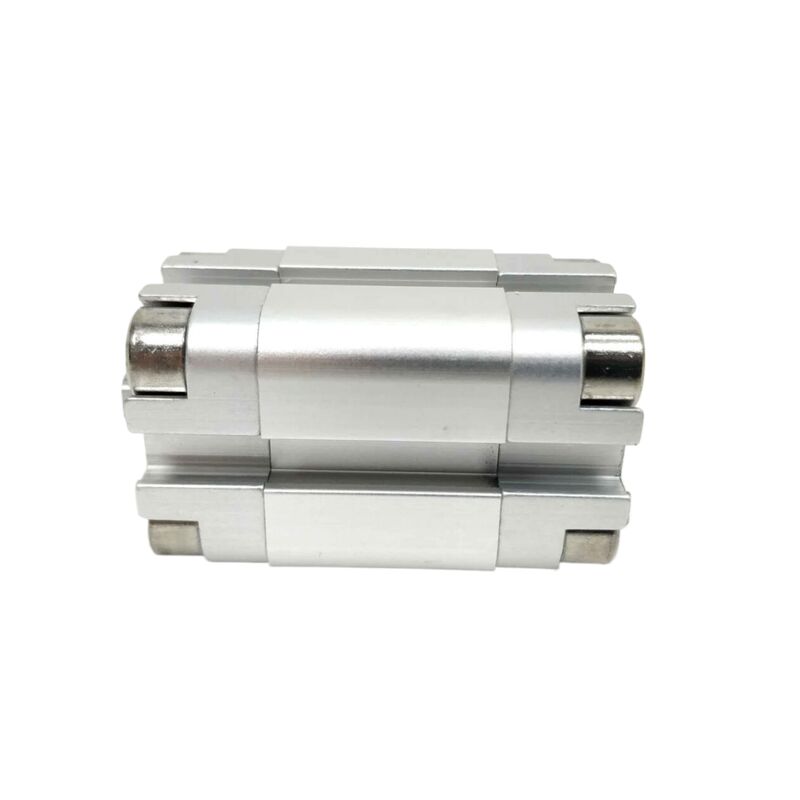

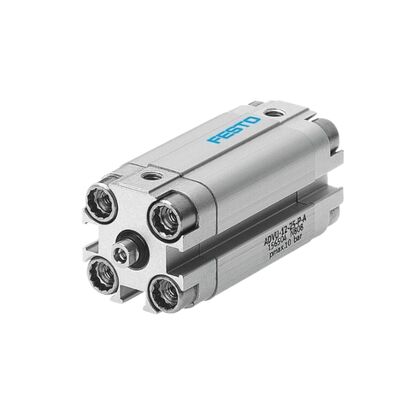

Festo ADVU-16은 복동식 작동을 위해 설계된 소형 공압 실린더입니다. 16mm 보어가 특징이며 정밀한 위치 감지가 가능한 통합 자기 피스톤이 포함되어 있습니다. 이는 정확한 피드백이 필수적인 애플리케이션에 적합합니다.

P형 쿠션으로 알려진 탄성 쿠션 링을 양쪽 끝에 장착하여 실린더의 원활한 작동을 보장하고 마모를 줄여 제품의 수명을 연장시킵니다. ADVU-16은 5mm에서 40mm까지 다양한 표준 스트로크 길이로 제공되므로 다양한 자동화 요구 사항을 수용할 수 있습니다.

고객은 내부 나사산(-PA) 또는 외부 나사산(-APA)이 있는 피스톤 로드 중에서 선택할 수 있으므로 장착 및 설치 유연성이 제공됩니다. 실린더는 1.0~10bar의 압력 범위 내에서 효율적으로 작동하므로 다양한 공압 시스템에 신뢰할 수 있는 선택입니다.

전반적으로 Festo ADVU-16은 공간이 제한되어 있지만 정확한 위치 피드백과 신뢰할 수 있는 성능이 요구되는 소형 자동화 설정에 이상적입니다.

특징:

이 실린더는 초소형으로 설계되어 ISO 15552를 기반으로 한 표준 실린더에 비해 설치 공간을 최대 50% 적게 차지합니다. 이러한 소형화로 인해 기계 레이아웃이 좁고 공간이 부족한 응용 분야에 이상적인 선택입니다.

복동식 작동을 특징으로 하는 실린더는 전진 및 후진 스트로크 모두에서 구동력을 전달합니다. 이는 양방향으로 일관되고 제어 가능한 모션을 보장하여 다양한 기계 프로세스의 정밀도와 효율성을 향상시킵니다.

통합된 자기 피스톤을 사용하면 근접 스위치를 사용하여 비접촉식 위치 감지가 가능합니다. 이 설계를 통해 기계적 조정 없이 센서를 쉽게 장착하거나 교체할 수 있어 유지 관리가 단순화되고 신뢰성이 향상됩니다.

P형 탄성 쿠션이 장착된 실린더에는 양쪽 끝에 유연한 쿠션 링과 플레이트가 포함되어 있습니다. 이러한 구성 요소는 충격 에너지를 효과적으로 줄여 끝 위치에서 진동과 소음을 최소화하여 더욱 부드럽고 조용한 작동을 보장합니다.

실린더는 단조 알루미늄 합금 배럴과 엔드 캡, 고합금 스테인리스강 피스톤 로드, NBR/TPE-U(PU)로 제작된 동적 씰을 포함하여 견고하고 부식 방지 재료로 구성됩니다. 내식성 등급 CRC 2 표준을 충족하므로 까다로운 산업 환경에 적합합니다.

다양한 설치를 위해 실린더에는 배럴에 관통 구멍이 있고 다양한 장착 액세서리가 있습니다. 이러한 유연성 덕분에 애플리케이션의 특정 요구 사항에 따라 어떤 위치에도 안전하게 장착할 수 있습니다.

고객은 다양한 하중 부착물과 요구 사항을 수용하기 위해 두 개의 피스톤 로드 나사산 옵션 중에서 선택할 수 있습니다. 여기에는 내부 스레드(-P-A)와 외부 스레드(-A-P-A)가 포함되어 있어 다양한 용도에 걸쳐 적응성을 제공합니다.

기술적인 매개변수:

신청:

자동화된 조립 라인은 클램핑, 위치 지정, 분류, 정지, 배출 및 효율적인 공작물 처리와 같은 다양한 기능을 위해 소형 생산 스테이션을 활용합니다. 이러한 통합 시스템은 생산성을 향상시키고 정밀한 작업을 보장합니다.

포장 및 충진 기계에서는 상자 밀기, 밀봉 프레스 작동, 컨베이어 전환기 및 밸브 제어와 같은 작업이 제한된 공간 내에서도 효과적으로 수행됩니다. 이를 통해 정확성을 유지하면서 패키징 프로세스를 간소화할 수 있습니다.

전자 및 반도체 제조 부문은 정밀한 픽 앤 플레이스 작업, PCB 패널 제거, 부품 조립 및 테스트 장비의 정확한 위치 지정에 의존합니다. 이러한 활동은 제품 품질을 유지하기 위해 높은 수준의 정밀도를 요구합니다.

자재 취급 및 컨베이어 시스템은 컨베이어 라인, 전환기 및 분배 시스템용으로 설계된 회전식 및 클램핑 스토퍼 실린더를 사용하면 이점을 얻을 수 있습니다. 이러한 구성 요소는 생산 라인 전반에 걸쳐 제품의 원활하고 안정적인 운송을 보장합니다.

자동차 산업에서는 부품 조립, 부품 공급 및 포괄적인 생산 라인 자동화에 중점을 두고 있습니다. 자동차 제조 공정의 엄격한 요구 사항을 충족하려면 신뢰할 수 있고 컴팩트한 액추에이터를 채택하는 것이 필수적입니다.

의료 기기 및 실험실 자동화에는 진단 장비, 시료 처리 및 다양한 생명공학 응용 분야를 위한 부드럽고 제어된 선형 모션이 필요합니다. 이러한 정밀한 움직임은 의료 시술의 정확성과 신뢰성에 크게 기여합니다.

로봇 엔드 이펙터와 그리퍼는 소형 공압 드라이브를 사용하여 협동 로봇, 픽 앤 플레이스 장치 및 자동화된 그리핑 시스템의 기능을 향상시킵니다. 이러한 드라이브는 로봇 작업의 유연성과 효율성을 촉진합니다.

인쇄 및 섬유 기계에서는 용지 위치 지정, 절단 프레스 작동, 원사 클램핑 및 장력 제어와 같은 작업이 까다로운 환경에서 수행됩니다. 이러한 까다로운 조건에서 일관된 제품 품질을 유지하려면 견고하고 정밀한 메커니즘이 중요합니다.

지원 및 서비스:

당사의 피스톤 공압 실린더 제품은 다양한 산업 응용 분야에서 안정적이고 효율적인 성능을 발휘하도록 설계되었습니다. 기술 지원의 경우 최적의 작동을 보장하기 위한 설치 지침, 유지 관리 팁 및 문제 해결 지침에 대한 사용자 설명서를 참조하십시오.

설치 또는 작동 중에 문제가 발생하면 실린더가 지정된 방향에 따라 설치되었는지, 모든 공압 연결이 안전하고 누출이 없는지 확인하십시오. 실린더에 마모 또는 손상 징후가 있는지 정기적으로 검사하고 성능을 유지하는 데 필요한 경우 씰 또는 구성품을 교체하십시오.

우리는 귀하의 특정 요구 사항을 충족시키기 위해 제품 맞춤화, 수리 및 부품 교체를 포함한 포괄적인 서비스를 제공합니다. 당사의 기술 팀은 공압 실린더의 수명을 연장하기 위한 시스템 통합, 성능 최적화 및 예방적 유지 관리 계획을 지원할 수 있는 장비를 갖추고 있습니다.

자세한 기술 문서, CAD 파일, 애플리케이션 노트는 당사 웹사이트를 방문하거나 제품 지원 섹션을 참조하세요. 피스톤 공압 실린더를 적절하게 사용하고 유지 관리하면 효율성을 극대화하고 작업 중단 시간을 줄일 수 있습니다.
