| 시리즈: | ADVU | 구경: | 16mm |
|---|---|---|---|
| 주변 온도: | -20 ... +80 °C | 작업: | 이중 작용 |
| 작동 압력: | 1.0 ... 10바 | 상표: | 페스토 |
| 강조하다: | 듀얼 액션 컴팩트 실린더 15mm 스트로크,Festo ADVU Pneumatic Cylinder M5 포트,ISO 6432 자기 피스톤 실린더 16mm 구멍 |
||

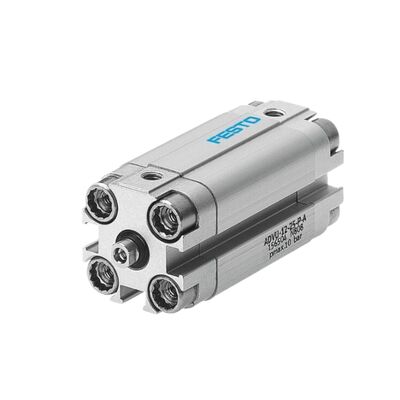

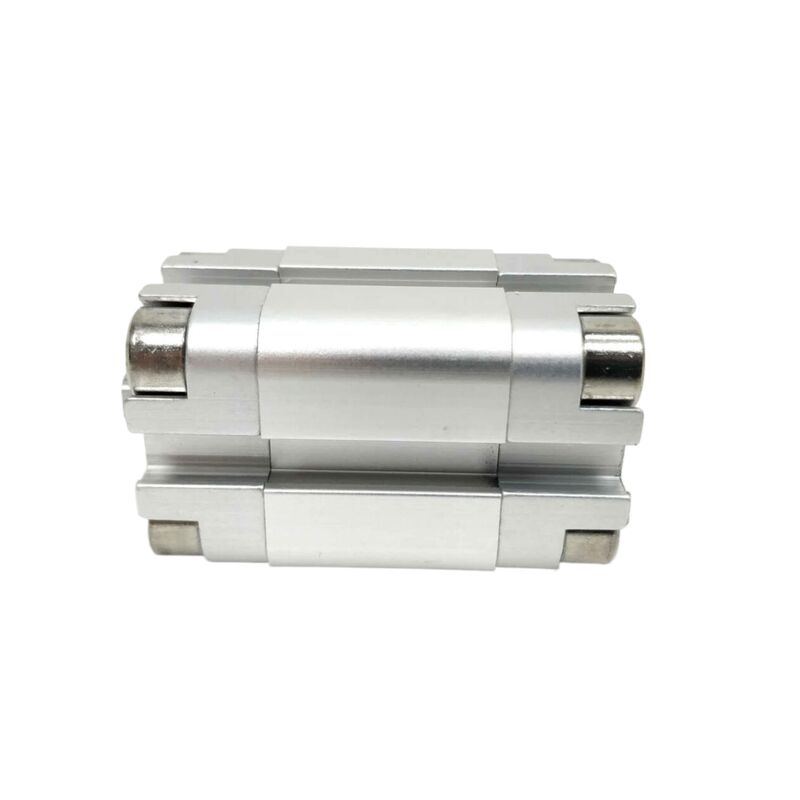

Festo ADVU-16은 보어가 16mm로 설계된 소형 공압 실린더이며 복동식 메커니즘을 갖추고 있습니다. 여기에는 통합된 자기 피스톤이 포함되어 있어 향상된 작동 제어를 위해 정밀한 위치 감지가 가능합니다.
이 실린더에는 양쪽 끝에 P형 쿠션이 특징인 탄성 쿠션 링이 장착되어 부드럽고 제어된 움직임을 보장합니다. 다양한 응용 분야 요구 사항에 맞춰 5mm에서 최대 40mm까지 다양한 표준 스트로크 길이로 제공됩니다.
고객은 두 가지 피스톤 로드 옵션 중에서 선택할 수 있습니다. 하나는 -PA로 지정된 내부 스레드가 있는 옵션이고 다른 하나는 -APA로 표시된 외부 스레드가 있는 옵션입니다. 이 장치는 1.0~10bar의 압력 범위 내에서 효율적으로 작동합니다.
컴팩트한 크기와 안정적인 위치 피드백 기능으로 인해 ADVU-16은 성능 저하 없이 공간 절약이 중요한 자동화 시나리오에 이상적입니다.
이 실린더는 초소형 설계로 ISO 15552 표준 실린더에 비해 설치 공간이 최대 50% 감소합니다. 따라서 컴팩트한 레이아웃이 필수적인 제한된 공간의 기계에 이상적인 선택입니다.
복동식 작동을 갖춘 실린더는 전진 및 후진 스트로크 모두에서 구동력을 전달합니다. 이 기능은 일관되고 제어 가능한 양방향 모션을 보장하여 전반적인 성능과 신뢰성을 향상시킵니다.
통합된 자기 피스톤을 사용하면 근접 스위치를 사용하여 비접촉식 위치 감지가 가능합니다. 이 설계를 통해 기계적 조정 없이 센서를 쉽게 장착하거나 교체할 수 있어 유지 관리 및 설정이 단순화됩니다.
P형 모델의 탄성 쿠셔닝은 양쪽 끝에 유연한 쿠셔닝 링과 플레이트가 통합되어 있습니다. 이러한 구성 요소는 충격 에너지를 흡수하는 데 도움을 주어 피스톤이 끝 위치에 도달할 때 진동과 소음을 줄여줍니다.
견고하고 부식 방지 재료로 제작된 이 실린더는 가공된 알루미늄 합금 배럴과 엔드 캡, NBR 및 TPE-U(PU)로 제작된 고합금 스테인리스강 피스톤 로드 및 동적 씰을 갖추고 있습니다. 이 조합은 CRC 2의 내식성 등급을 제공하므로 까다로운 산업 환경에 적합합니다.
다양한 설치를 위해 실린더에는 배럴에 관통 구멍이 있으며 다양한 장착 액세서리를 지원합니다. 이러한 유연성을 통해 특정 응용 분야 요구 사항에 맞게 장치를 원하는 위치에 안전하게 설치할 수 있습니다.
또한 두 가지 피스톤 로드 스레드 옵션을 사용할 수 있습니다. 사용자는 내부 스레드(-P-A) 또는 외부 스레드(-A-P-A) 구성 중에서 선택할 수 있어 다양한 부하 부착 장치와 호환되고 다양한 작동 요구 사항에 적응할 수 있습니다.
| 구경 | 16mm |
| 시리즈 | ADVU |
| 상표 | 페스토 |
| 작동 압력 | 1.0 ... 10바 |
| 주변 온도 | -20 ... +80 °C |
| 작업 | 복동식 |
| 설명 | ISO 6432 실린더, 컴팩트 실린더, 자동화 실린더 |
자동화된 조립 라인은 클램핑, 위치 지정, 분류, 중지, 배출 및 전반적인 공작물 관리를 효율적으로 처리하는 소형 생산 스테이션의 이점을 크게 누릴 수 있습니다. 이러한 시스템은 원활하고 정밀한 작업을 보장하여 생산성을 향상시킵니다.
포장 및 충진 기계 분야에서 카톤 푸셔, 밀봉 프레스 액추에이터, 컨베이어 전환기, 밸브 컨트롤러와 같은 장치는 제한된 공간 내에서 효과적으로 작동합니다. 이들 디자인은 공간적 한계를 타협하지 않고 기능을 최적화합니다.
전자 및 반도체 제조 부문에서는 픽 앤 플레이스 작업, PCB 패널 제거, 부품 조립, 테스트 장비의 정확한 위치 지정과 같은 고정밀 프로세스가 필요합니다. 고급 기계는 품질과 일관성을 유지하기 위해 이러한 요구 사항을 충족합니다.
자재 취급 및 컨베이어 시스템은 회전식 및 클램핑 스토퍼 실린더를 활용하여 컨베이어 라인, 전환기 및 유통 네트워크를 관리합니다. 이러한 구성 요소는 원활한 자재 흐름과 시스템 신뢰성을 보장하는 데 핵심적인 역할을 합니다.
자동차 산업은 부품 조립, 부품 공급 및 전체 생산 라인 자동화를 위해 신뢰할 수 있는 소형 액추에이터를 사용합니다. 이러한 액추에이터는 높은 수준의 효율성과 내구성을 유지하면서 제조를 간소화하는 데 도움이 됩니다.
의료 기기 및 실험실 자동화에서는 진단 장비, 시료 처리 및 다양한 생명공학 응용 분야에 원활하고 제어된 선형 모션이 필수적입니다. 움직임의 정밀성은 정확한 결과와 작동 안전성에 기여합니다.
로봇 엔드 이펙터와 그리퍼는 협동 로봇, 픽 앤 플레이스 장치, 자동 그리핑 시스템을 지원하는 소형 공압 드라이브의 이점을 활용합니다. 이러한 컴팩트함은 로봇 작업의 유연성과 향상된 성능을 가능하게 합니다.
마지막으로 인쇄 및 섬유 기계에는 까다로운 작업 환경 내에서 용지 위치 지정, 절단 프레스 작동, 원사 클램핑 및 장력 제어와 같은 기능이 모두 통합되어 있습니다. 이러한 기계는 정밀도와 신뢰성을 유지하면서 엄격한 조건을 견뎌야 합니다.
당사의 피스톤 공압 실린더 제품은 다양한 산업 응용 분야에서 안정적이고 효율적인 성능을 제공하도록 설계되었습니다. 기술 지원을 받으려면 지원을 요청할 때 모델 번호, 사양 및 문제에 대한 세부 정보가 준비되어 있는지 확인하십시오.
당사는 공압 실린더의 수명과 기능을 극대화하기 위해 설치 지침, 유지 관리 팁, 문제 해결 지원, 교체 부품 가용성을 포함한 포괄적인 서비스를 제공합니다.
최적의 성능을 유지하려면 실린더의 마모, 누출 또는 손상 징후를 정기적으로 검사하고 권장 윤활 일정을 따르십시오. 당사의 기술팀은 귀하가 직면할 수 있는 운영 관련 질문이나 기술적인 어려움에 대해 도움을 드릴 수 있습니다.
수리 서비스를 받으려면 운송 중 추가 손상을 방지하기 위해 지정된 포장 지침에 따라 실린더를 반환해야 합니다. 제품 무결성과 안전 표준을 유지하기 위해 교체 시 순정 부품을 사용하는 것이 좋습니다.
당사의 지원에는 특정 애플리케이션 요구 사항에 대한 맞춤형 솔루션도 포함됩니다. 최상의 조언과 서비스 옵션을 맞춤화하는 데 도움이 되도록 귀하의 운영 환경과 성능 요구 사항에 대한 자세한 정보를 제공해 주십시오.
각 피스톤 공압 실린더는 운송 중 최대한의 보호를 보장하기 위해 세심하게 포장되어 있습니다. 실린더는 먼저 긁힘과 부식을 방지하기 위해 보호용 플라스틱 필름으로 포장됩니다. 그런 다음 충격과 진동을 흡수하기 위해 맞춤형 폼 인서트에 배치됩니다. 폼 인서트와 실린더는 견고한 골판지 상자 안에 들어 있으며, 배송 중 거친 취급과 적재를 견딜 수 있도록 설계되었습니다.
배송 시 당사는 시기적절하고 안전한 배송을 보장하기 위해 추적 옵션을 갖춘 신뢰할 수 있는 운송업체를 이용합니다. 모든 패키지에는 취급 지침과 제품 세부정보가 명확하게 라벨로 표시되어 있습니다. 또한 이동과 손상을 방지하기 위해 적절한 패딩을 사용하여 여러 단위를 더 큰 상자에 안전하게 포장할 수 있습니다. 신속한 해결을 위해 도착 시 패키지를 검사하고 손상된 부분이 있으면 즉시 보고하는 것이 좋습니다.
