| 주변 온도: | -20 ... +80 °C | 작동 압력: | 1.0 ... 10바 |
|---|---|---|---|
| 시리즈: | ADVU | 작업: | 이중 작용 |
| 구경: | 16mm | 상표: | 페스토 |
| 강조하다: | 페스토 공기 실린더 16mm 구멍,듀얼 액션 Pneumatic 실린더 M5 포트,컴팩트 ISO 6432 공기 실린더 |
||

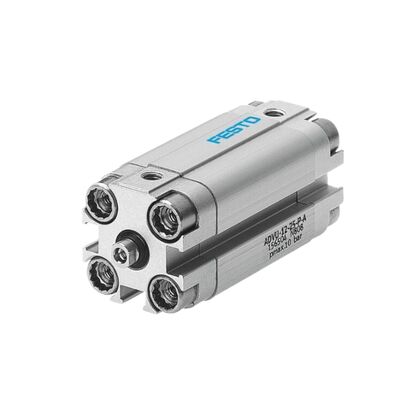

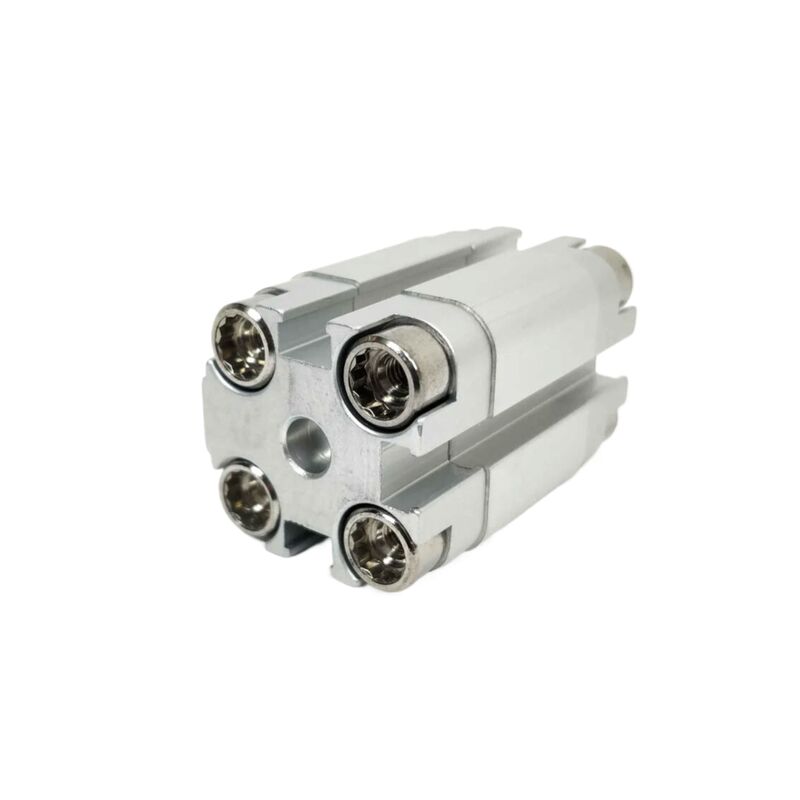

Festo ADVU-16은 복동 기능을 위해 설계된 소형 공압 실린더입니다. 보어 크기가 16mm이므로 공간이 제한된 응용 분야에 적합합니다.
통합된 자기 피스톤이 장착된 이 실린더는 정확한 위치 감지를 가능하게 합니다. 또한 양쪽 끝부분에 P형 쿠셔닝이라 불리는 탄성의 쿠셔닝 링을 내장해 충격을 흡수하고 실린더의 수명을 연장하는데 도움을 줍니다.
ADVU-16 모델은 5mm ~ 40mm 범위의 표준 스트로크 길이로 제공됩니다. 고객은 특정 장착 요구 사항에 따라 내부 스레드(-PA) 또는 외부 스레드(-APA)가 있는 피스톤 로드 중에서 선택할 수 있습니다.
작동 압력 범위가 1.0~10bar인 이 공압 실린더는 안정적이고 일관된 위치 피드백이 필수적인 자동화 작업에 매우 적합합니다. 컴팩트한 디자인과 견고한 기능으로 인해 공간 절약형 자동화 솔루션을 위한 탁월한 선택이 됩니다.
이 실린더의 초소형 설계로 인해 ISO 15552 표준 실린더에 비해 최대 50% 적은 설치 공간이 필요합니다. 따라서 공간이 제한된 기계에 사용하기에 이상적이며 더 단단하고 효율적인 레이아웃이 가능합니다.
복동식 작동이 특징인 이 실린더는 전진 및 후진 스트로크 동안 구동력을 전달합니다. 이를 통해 양방향으로 부드럽고 제어 가능한 모션이 보장되어 애플리케이션의 정밀도와 신뢰성이 향상됩니다.
통합된 자기 피스톤을 사용하면 근접 스위치를 통해 비접촉식 위치 감지가 가능합니다. 이 설계는 기계적 조정 없이도 센서를 쉽게 설치하거나 교체할 수 있어 유지 관리 효율성이 향상됨을 의미합니다.
탄성 쿠션 시스템(P형)은 실린더 양쪽 끝에 유연한 쿠션 링과 플레이트가 통합되어 있습니다. 이는 충격 에너지를 효과적으로 감소시키고 피스톤이 끝 위치에 도달할 때 진동과 소음을 최소화하여 부품의 작동 수명을 연장시킵니다.
견고하고 내부식성 재료로 제작된 실린더는 단조 알루미늄 합금 배럴과 엔드 캡, 고합금 스테인리스강 피스톤 로드, NBR/TPE-U(PU) 동적 씰을 갖추고 있습니다. 내식성 등급 CRC 2를 준수하므로 까다로운 산업 환경에 적합합니다.
배럴의 관통 구멍과 다양한 장착 액세서리 덕분에 다양한 설치가 가능합니다. 이러한 유연성을 통해 기계 설정에 맞게 거의 모든 위치에 장착할 수 있습니다.
또한 내부 스레드(‑P‑A)와 외부 스레드(‑A‑P‑A)의 두 가지 피스톤 로드 스레드 옵션을 사용할 수 있습니다. 이 선택은 다양한 하중 부착물 및 적용 요구 사항에 대한 적응성을 제공합니다.
| 상표 | 페스토 |
| 주변 온도 | -20 ... +80 °C |
| 작동 압력 | 1.0 ... 10바 |
| 시리즈 | ADVU |
| 작업 | 복동식 |
| 구경 | 16mm |
자동화된 조립 라인에서 소형 액추에이터는 제한된 생산 스테이션 내에서 공작물을 클램핑, 위치 지정, 분류, 중지, 배출 및 처리하는 등의 작업을 효율적으로 수행함으로써 중요한 역할을 합니다.
포장 및 충전 기계는 제한된 사용 공간 내에서 상자 밀기, 밀봉 프레스 활성화, 컨베이어 전환기 제어 및 밸브 관리와 같은 기능을 통해 이러한 액추에이터의 이점을 크게 누릴 수 있습니다.
전자 및 반도체 제조 산업에서는 정밀한 픽 앤 플레이스 작업, PCB 패널 제거, 부품 조립, 테스트 장비의 정확한 위치 지정 등을 활용하며 이는 이러한 소형 시스템의 신뢰성을 통해 가능해졌습니다.
자재 취급 및 컨베이어 시스템에서는 컨베이어 라인, 전환기 및 분배 메커니즘을 효과적으로 관리하기 위해 회전식 및 클램핑 스토퍼 실린더가 구현됩니다.
자동차 부문에서는 신뢰할 수 있고 공간 절약형 솔루션이 필수적인 부품 조립, 부품 공급 및 생산 라인 자동화를 위해 이러한 액추에이터를 사용합니다.
의료 기기 및 실험실 자동화에는 진단 기기, 샘플 처리 및 다양한 생명공학 응용 분야를 위한 부드럽고 제어된 선형 모션이 필요하며, 이러한 고급 액추에이터는 이를 효율적으로 지원합니다.
로봇 엔드 이펙터 및 그리퍼는 소형 공압 드라이브를 활용하여 협동 로봇은 물론 픽 앤 플레이스 장치 및 자동 그리핑 시스템의 기능을 향상시킵니다.
마지막으로 인쇄 및 직물 기계는 까다롭고 까다로운 작업 환경에서도 용지 위치 지정, 절단 프레스 작동, 원사 클램핑, 장력 제어와 같은 작업을 위해 이러한 액추에이터를 사용합니다.
당사의 피스톤 공압 실린더는 광범위한 산업 응용 분야에서 안정적이고 효율적인 성능을 발휘하도록 설계되었습니다. 기술 지원의 경우 실린더의 최적의 기능과 수명을 보장하기 위해 제품 설명서의 설치, 작동 및 유지 관리 지침을 참조하십시오.
문제가 발생하면 실린더가 올바르게 설치되었는지, 공압 시스템 압력이 권장 범위 내에 있는지 확인하십시오. 작동 문제를 예방하려면 공기 누출 점검, 움직이는 부품 윤활 등 정기적인 검사 및 유지보수가 필수적입니다.
문제 해결을 위해 공기 누출, 피스톤 고착 또는 비정상적인 소음과 같은 일반적인 문제는 씰 검사, 실린더 구성 요소 청소 및 올바른 정렬 확인을 통해 해결될 수 있는 경우가 많습니다. 실린더 성능을 복원하기 위해 마모되거나 손상된 구성품에 대해 교체 부품을 사용할 수 있습니다.
당사는 귀하의 공압 시스템 요구 사항을 지원하기 위해 수리, 유지 관리 및 기술 상담을 포함한 포괄적인 애프터 서비스를 제공합니다. 당사의 기술 팀은 공압 애플리케이션의 효율성을 극대화하는 데 도움이 되는 맞춤형 구성 및 통합 조언을 지원할 준비가 되어 있습니다.
부상과 장비 손상을 방지하려면 설치 및 서비스 중에 모든 안전 예방 조치를 따르십시오. 자세한 기술 문서 및 지원 리소스를 보려면 공식 웹사이트를 방문하거나 구매 시 제공된 제품 데이터시트를 참조하세요.
당사의 피스톤 공압 실린더는 운송 중 최대한의 보호를 보장하기 위해 세심하게 포장되어 있습니다. 각 실린더는 정전기 방지 버블랩으로 싸여 있으며 움직이거나 손상되지 않도록 맞춤 제작된 견고한 판지 상자 안에 배치됩니다. 포장재는 충격, 진동 및 습기를 견딜 수 있도록 설계되어 제품이 완벽한 상태로 도착할 수 있도록 보장합니다.
배송 시 당사는 시기적절하고 안전한 배송을 제공하기 위해 추적 옵션을 갖춘 신뢰할 수 있는 운송업체를 이용합니다. 위치에 따라 배송 방법에는 표준 육상, 긴급 항공 화물 또는 택배 서비스가 포함됩니다. 원활한 통관 및 신속한 수령을 위해 모든 배송에는 제품 사양 및 취급 지침을 포함한 자세한 문서가 함께 제공됩니다.
또한 대량 주문을 위한 대량 포장 솔루션을 제공하여 제품 무결성을 유지하면서 효율적인 적재 및 하역을 보장합니다. 고품질 포장 및 배송에 대한 당사의 노력은 귀하의 피스톤 공압 실린더가 귀하에게 안전하게 전달되고 즉시 사용할 수 있도록 보장합니다.
