| 작동 압력: | 0.8 ... 10바 | 주변 온도: | -20 ... +80 °C |
|---|---|---|---|
| 상표: | 페스토 | 시리즈: | ADVU |
| 구경: | 20mm | 작업: | 이중 작용 |
| 강조하다: | FESTO 단류 실린더 20x20mm,듀얼 액션 Pneumatic 실린더 M5 포트,ISO 6432 게이트 위치 실린더 |
||

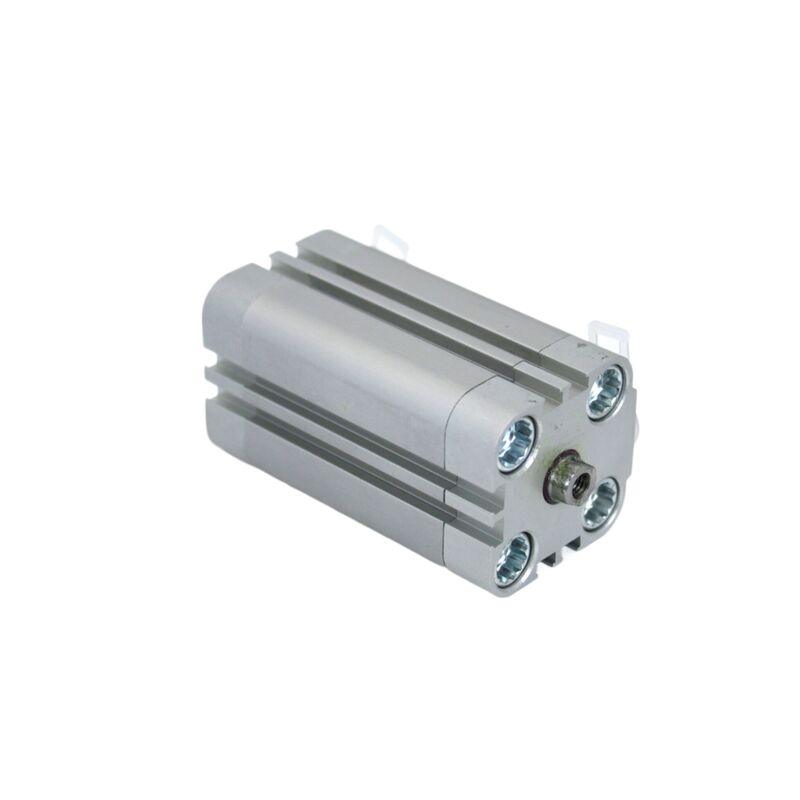

Festo ADVU-20은 복동 메커니즘으로 설계된 소형 공압 실린더입니다. 보어 크기는 20mm이며 통합형 자기 피스톤이 포함되어 있어 작동 중에 정확한 위치 감지가 가능합니다.
이 모델에는 실린더 양쪽 끝에 링과 플레이트를 포함한 탄성 쿠션 요소가 장착되어 있습니다. 이 쿠셔닝은 P형으로 분류되어 부드러운 감속을 제공하고 충격력을 줄여줍니다.
ADVU-20은 5mm ~ 50mm 범위의 표준 스트로크 길이로 제공됩니다. 고객은 설치 요구 사항에 따라 내부 스레드 구성(-PA) 또는 외부 스레드 옵션(-APA)이 있는 피스톤 로드 중에서 선택할 수 있습니다.
작동 압력 범위가 0.8~10bar인 이 공압 실린더는 컴팩트한 디자인과 신뢰할 수 있는 위치 피드백이 필요한 자동화 시나리오에 매우 적합합니다.
이 실린더는 ISO 15552 표준 실린더에 비해 설치 공간을 50% 적게 차지하는 초소형 설계를 자랑합니다. 이러한 공간 절약 기능 덕분에 공간이 제한된 애플리케이션, 특히 레이아웃이 좁은 기계에 이상적인 선택입니다.
실린더는 복동 방식으로 작동하여 전진 및 후진 스트로크 동안 구동력을 전달합니다. 이는 다양한 산업 작업에 적합한 일관되고 제어 가능한 양방향 모션을 보장합니다.
통합된 자기 피스톤이 장착된 이 실린더는 근접 스위치를 통해 비접촉식 위치 감지를 용이하게 합니다. 기계적 조정이 필요 없이 센서를 쉽게 장착하거나 교체할 수 있어 작동 편의성이 향상됩니다.
실린더는 양쪽 끝에 유연한 링과 플레이트를 배치하여 탄성 쿠셔닝을 제공하여 충격 에너지를 효과적으로 줄여줍니다. 이 설계는 끝 위치의 진동과 소음을 최소화하여 보다 부드럽고 조용한 작동에 기여합니다.
단조 알루미늄 합금 배럴과 엔드 캡, 고합금 스테인리스강 피스톤 로드로 제작된 이 실린더는 탁월한 내구성을 제공합니다. 또한 NBR 및 TPE-U(PU) 다이나믹 씰을 사용하여 산업 환경에 적합한 CRC 2 등급의 내식성을 제공합니다.
배럴에는 다양한 장착 액세서리와 함께 관통 구멍이 포함되어 있어 어떤 위치에도 다양하게 설치할 수 있습니다. 이러한 유연성은 다양한 애플리케이션 요구 사항을 수용하는 데 도움이 됩니다.
사용자는 내부 스레드(-PA) 또는 외부 스레드(-APA)의 두 가지 피스톤 로드 스레드 구성 중에서 선택할 수 있습니다. 이 선택을 통해 다양한 로드 부착물과의 호환성이 가능하고 다양한 적용 요구 사항을 충족합니다.
| 상표 | 페스토 |
| 시리즈 | ADVU |
| 작업 | 복동식 |
| 구경 | 20mm |
| 주변 온도 | -20 ... +80 °C |
| 작동 압력 | 0.8 ... 10바 |
| 설명 | 에어 피스톤 실린더, 자기 피스톤 실린더, 자동화 실린더 |
자동화된 조립 라인에서는 공작물 클램핑, 위치 지정, 분류, 중지, 배출 및 처리와 같은 작업이 소형 생산 스테이션 내에서 효율적으로 관리됩니다. 이러한 작업은 제조 공정의 속도와 정확성을 유지하는 데 중요합니다.
포장 및 충진 기계 내에서 상자 푸셔, 밀봉 프레스 액추에이터, 컨베이어 전환기, 밸브 컨트롤러와 같은 구성 요소는 제한된 공간에서도 원활하게 작동합니다. 이를 통해 원활한 포장 작업 흐름과 안정적인 제품 처리가 보장됩니다.
전자 및 반도체 제조 부문은 정밀한 픽 앤 플레이스 메커니즘, PCB 패널 제거, 부품 조립 및 테스트 장비의 정확한 위치 지정에 의존합니다. 이러한 기능은 품질 및 생산성 표준을 유지하기 위해 높은 정밀도를 요구합니다.
의료 기기 및 실험실 자동화는 진단 도구, 시료 처리 절차 및 다양한 생명공학 응용 분야에 필수적인 부드럽고 제어되는 선형 모션 시스템의 이점을 활용합니다. 이러한 모션 제어는 의료 프로세스의 안전성과 효율성에 기여합니다.
인쇄 및 섬유 기계에서는 용지 위치 지정, 절단 프레스 활성화, 원사 클램핑 및 장력 제어와 같은 중요한 기능이 까다로운 환경에서도 안정적으로 작동합니다. 이러한 메커니즘은 일관된 출력과 제품 품질을 지원합니다.
로봇 엔드 이펙터 및 그리퍼의 경우 소형 공압 드라이브를 사용하여 협동 로봇, 픽 앤 플레이스 장치 및 자동화된 그리핑 시스템을 구현합니다. 이러한 컴팩트함과 효율성은 다양하고 유연한 자동화 솔루션을 지원합니다.
당사의 피스톤 공압 실린더는 광범위한 산업 응용 분야에서 안정적이고 효율적인 성능을 제공하도록 설계되었습니다. 기술 지원을 위해 공압 실린더의 최적 작동을 보장하기 위한 자세한 설치 지침, 유지 관리 팁 및 문제 해결 조언을 제공합니다.
마모, 누출 또는 손상 징후가 있는지 실린더를 정기적으로 검사하는 것이 좋습니다. 설치 중 적절한 윤활 및 정렬은 제품의 수명과 성능을 향상시킵니다. 작동에 문제가 있는 경우 사용 설명서의 문제 해결 섹션을 참조하거나 당사 기술 지원팀에 문의하여 전문가의 도움을 받으십시오.
당사의 서비스에는 특정 적용 요구 사항을 충족하는 맞춤형 솔루션, 수리 및 보수 옵션, 설치 및 유지 관리를 위한 현장 지원도 포함됩니다. 우리는 피스톤 공압 실린더의 효율성과 내구성을 극대화하기 위해 포괄적인 지원을 제공하기 위해 최선을 다하고 있습니다.
제품 포장:피스톤 공압 실린더는 운송 중 최대한의 보호를 보장하기 위해 세심하게 포장되어 있습니다. 각 실린더는 정전기 방지 버블랩으로 싸여 있으며 견고한 골판지 상자 안에 들어 있습니다. 포장에는 움직임을 방지하고 충격을 흡수하는 폼 삽입물이 포함되어 있습니다. 모든 구성 요소와 액세서리는 손상되지 않도록 안전하게 포장되어 있습니다. 외부 상자에는 쉽게 식별할 수 있도록 제품 세부 정보, 취급 지침 및 배송 정보가 명확하게 표시되어 있습니다.
해운:우리는 피스톤 공압 실린더를 귀하의 위치로 안전하고 신속하게 배송할 수 있는 신뢰할 수 있는 배송 옵션을 제공합니다. 제품은 모든 주문에 대해 추적이 가능한 신뢰할 수 있는 택배 서비스를 통해 배송됩니다. 배송 시간은 목적지에 따라 다르지만 일반적으로 영업일 기준 3~7일 정도 소요됩니다. 우리는 모든 패키지가 국제 배송 규정을 준수하고 운송 중 손실이나 손상에 대비하여 보험에 가입되어 있는지 확인합니다. 요청 시 빠른 배송 옵션을 이용할 수 있습니다.
