| 시리즈: | ADVU | 작동 압력: | 0.8 ... 10바 |
|---|---|---|---|
| 구경: | 20mm | 작업: | 이중 작용 |
| 상표: | 페스토 | 주변 온도: | -20 ... +80 °C |
| 강조하다: | FESTO ADVU 공기 실린더 20mm 구멍,콤팩트 듀얼 액션 실린더 M5 포트,ISO 6432 자기 피스톤 실린더 |
||

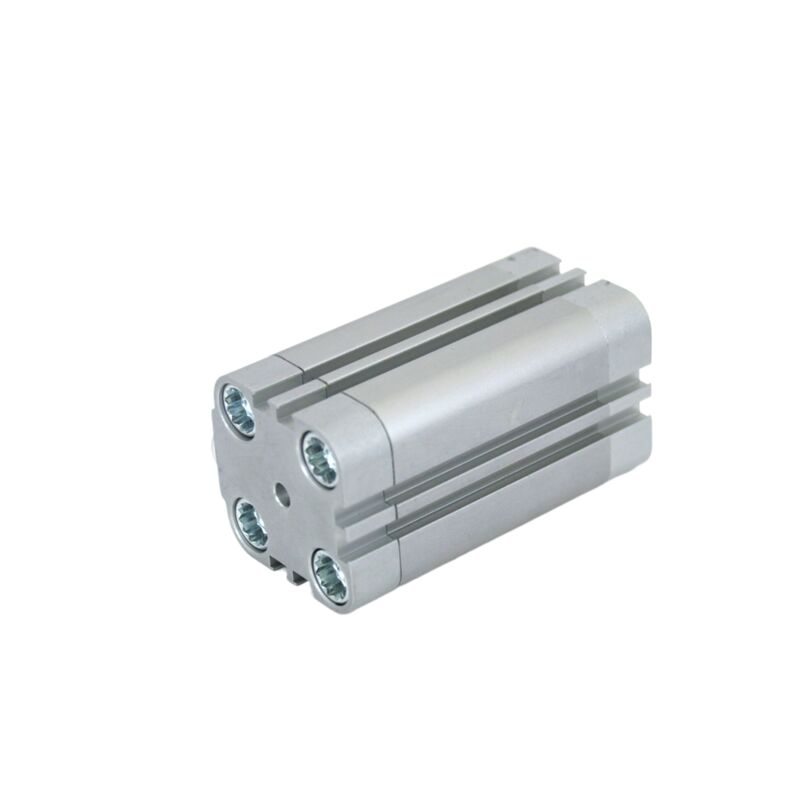

Festo ADVU-20은 복동식 작동을 위해 설계된 소형 공압 실린더입니다. 보어 크기는 20mm이고 통합형 자기 피스톤이 포함되어 있어 작동 중에 정확한 위치 감지가 가능합니다.
이 실린더에는 일반적으로 P형 쿠션이라고 불리는 탄성 쿠션 링과 양쪽 끝 플레이트가 장착되어 있습니다. 이 디자인은 충격을 흡수하고 마모를 줄여 시간이 지나도 부드럽고 안정적인 성능을 보장합니다.
ADVU-20 시리즈는 5mm에서 최대 50mm까지 다양한 표준 스트로크 길이로 제공됩니다. 고객은 특정 설치 요구 사항에 따라 내부 스레드(-PA) 또는 외부 스레드(-APA)가 있는 피스톤 로드 중에서 선택할 수 있습니다.
0.8~10bar의 압력 범위 내에서 작동하는 ADVU-20은 공간이 제한되어 있지만 정확한 위치 피드백이 필수적인 소형 자동화 솔루션에 이상적으로 적합합니다. 견고한 구조와 기능으로 인해 다양한 산업 응용 분야에서 신뢰할 수 있는 구성 요소가 됩니다.
이 실린더는 ISO 15552 표준 실린더에 비해 설치 공간이 50% 적은 초소형 설계가 특징입니다. 크기가 작아 공간이 제한적이고 기계 레이아웃이 좁은 응용 분야에 이상적인 선택입니다.
복동 기능을 갖춘 실린더는 전진 및 후진 스트로크 동안 힘을 전달합니다. 이는 광범위한 산업 작업에 대해 부드럽고 일관되며 제어 가능한 양방향 이동을 보장합니다.
통합된 자기 피스톤을 사용하면 근접 스위치를 사용하여 비접촉식 위치 감지가 가능합니다. 기계적 조정이 필요 없이 센서를 쉽게 장착하거나 교체할 수 있어 편의성과 신뢰성이 향상됩니다.
실린더 양단에 유연한 쿠셔닝 링과 플레이트를 장착하여 탄성 쿠셔닝을 제공하여 충격 에너지를 줄여줍니다. 이 기능은 실린더 끝단 위치의 진동과 소음을 최소화하여 전반적인 작동 원활성을 향상시킵니다.
단조 알루미늄 합금 배럴과 엔드 캡으로 제작되었으며, 고합금 스테인리스강 피스톤 로드와 내구성이 뛰어난 NBR/TPE-U(PU) 동적 씰이 결합된 이 실린더는 가혹한 산업 환경을 견딜 수 있도록 제작되었습니다. CRC 2의 내식성 등급을 자랑하여 오래 지속되는 성능을 보장합니다.
이 디자인에는 다양한 장착 액세서리와 함께 배럴의 관통 구멍이 포함되어 있습니다. 이러한 유연성으로 인해 거의 모든 방향이나 위치에 다양한 설치가 가능하며 다양한 응용 분야 요구 사항에 적응할 수 있습니다.
사용자는 내부 스레드(-PA) 또는 외부 스레드(-APA)의 두 가지 피스톤 로드 스레드 구성 중에서 선택할 수 있습니다. 이 선택은 다양한 로드 연결과 특정 애플리케이션 요구 사항을 수용하여 최적의 성능을 위한 사용자 정의를 제공합니다.
| 작업 | 복동식 |
| 주변 온도 | -20 ... +80 °C |
| 작동 압력 | 0.8 ... 10바 |
| 시리즈 | ADVU |
| 상표 | 페스토 |
| 구경 | 20mm |
| 설명 | ISO 6432 실린더, 자동화 실린더, 컴팩트 실린더 |
자동화된 조립 라인은 작고 효율적인 생산 스테이션 내에서 클램핑, 위치 지정, 분류, 정지, 배출 및 공작물의 전반적인 처리를 용이하게 하는 기술의 이점을 크게 누릴 수 있습니다. 이러한 혁신은 제조 공정을 간소화하고 생산성을 향상시키는 데 도움이 됩니다.
포장 및 충진 기계 분야에서는 상자 밀기, 밀봉 프레스 활성화, 컨베이어 전환기 제어, 밸브 작동과 같은 정밀한 작업이 제한된 공간 내에서 실행됩니다. 이를 통해 제한된 영역에서도 포장 프로세스가 효율적이고 안정적으로 유지됩니다.
전자 및 반도체 제조에는 픽 앤 플레이스 작업, PCB 패널 제거, 부품 조립, 테스트 장비 위치 지정과 같은 작업에서 높은 정밀도가 필요합니다. 이러한 프로세스의 정확성은 전자 제품의 품질과 일관성을 유지하는 데 중요합니다.
의료 기기 및 실험실 자동화 시스템은 부드럽고 제어된 선형 모션을 사용하여 진단 장비, 시료 처리 및 다양한 생명공학 응용 분야를 지원합니다. 이러한 정밀한 움직임을 통해 오류를 최소화하면서 민감한 절차를 수행할 수 있습니다.
인쇄 및 섬유 기계는 정확한 용지 위치 지정, 절단 프레스 활성화, 실 클램핑 및 장력 제어가 필수적인 까다로운 환경에서 작동합니다. 이러한 기능은 인쇄 및 직물 생산의 품질과 효율성을 보장합니다.
로봇 엔드 이펙터 및 그리퍼는 소형 공압 드라이브를 활용하여 협동 로봇, 픽 앤 플레이스 장치 및 자동화된 그리핑 시스템을 향상시킵니다. 이러한 컴팩트한 디자인은 다양한 산업 환경에서 유연하고 효율적인 로봇 작동에 기여합니다.
당사의 피스톤 공압 실린더 제품은 광범위한 산업 응용 분야에서 안정적이고 효율적인 성능을 제공하도록 설계되었습니다. 기술 지원의 경우 최적의 작동을 보장하기 위해 설치 지침, 문제 해결 팁, 유지 관리 절차 등 포괄적인 지원을 제공합니다.
우리는 귀하의 시스템에 원활하게 통합될 수 있도록 사용자 매뉴얼, 사양서, CAD 도면을 포함한 자세한 제품 문서를 제공합니다. 당사의 기술 지원 팀은 다양한 모델과 구성에 대한 지식을 갖추고 있어 귀하의 특정 요구 사항에 맞는 실린더를 선택할 수 있도록 도와드립니다.
유지 관리 서비스에는 공압 실린더의 수명을 연장하기 위한 정기 검사 권장 사항, 윤활 지침 및 교체 부품 식별이 포함됩니다. 또한 제조 결함이나 운영 문제를 해결하기 위해 수리 서비스와 보증 지원도 제공합니다.
서비스 문의, 맞춤형 솔루션 컨설팅, 공압 실린더 제품군에 대한 자세한 내용은 공식 채널을 통해 제공되는 리소스를 참조하세요.
피스톤 공압 실린더용 제품 포장 및 배송
각 피스톤 공압 실린더는 안전한 배송을 보장하고 제품 무결성을 유지하기 위해 신중하게 포장됩니다. 실린더는 먼저 보호용 폼이나 버블랩으로 포장되어 운송 중 긁힘이나 손상을 방지합니다. 그런 다음 상자 내에서 움직이지 않도록 땅콩이나 공기 베개와 같은 추가 완충재와 함께 견고한 판지 상자 안에 넣습니다.
원활한 물류를 돕기 위해 외부 포장에는 제품 정보, 취급 지침 및 배송 세부 정보가 명확하게 표시되어 있습니다. 대량 주문의 경우 추가 보호를 위해 실린더를 안전한 끈으로 묶은 맞춤형 상자나 팔레트에 포장할 수 있습니다.
배송은 주문 규모와 배송지에 따라 믿을 수 있는 택배사 또는 화물 운송업체를 통해 이루어집니다. 배송 상태를 모니터링하기 위해 고객에게 추적 정보가 제공됩니다. 우리는 모든 안전 및 운송 규정을 준수하면서 시기적절한 파견 및 배송을 보장합니다.
배송 중 파손된 부분이 있는 경우 즉시 고객 서비스에 연락하여 도움과 해결을 받으시기 바랍니다.
