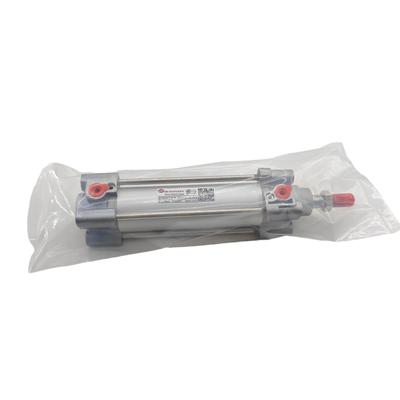

노르그렌 RA/802063/M/1000 포장 기계용 최대 스트록 공기 실린더 1000mm 16bar

제품 설명:

RA/802063/M 시리즈는 ISO 15552 표준을 준수하는 고성능 복동 공압 실린더입니다. 잘 알려진 ISOLine™ 제품군의 일부인 이 실린더는 63mm의 보어 직경을 자랑하며 25mm에서 최대 1000mm까지 다양한 스트로크 길이로 제공됩니다. 안정적이고 효율적인 선형 모션을 제공하도록 설계되어 수많은 산업 자동화 애플리케이션에 이상적인 선택입니다.

이 실린더 기능의 핵심은 혁신적인 적응형 쿠셔닝 시스템(ACS)입니다. 이 스마트 시스템은 다양한 하중 조건에 맞게 쿠션 효과를 동적으로 조정하므로 수동 쿠션 나사 조정 및 전문 지식이 필요하지 않습니다. 그 결과, 더욱 원활하고 안전한 작동, 유지 관리 비용 절감, 서비스 수명 연장이 가능해졌습니다.

견고한 원형 배럴 디자인으로 구성되고 외부 타이 로드가 장착된 RA/802063/M 시리즈는 탁월한 내구성을 제공하므로 열악한 환경에서 사용하기에 적합합니다. 또한 실린더에는 표준 기능으로 자석 피스톤이 포함되어 있어 호환 가능한 리드 또는 솔리드 스테이트 스위치와 함께 사용할 때 쉽게 위치를 감지할 수 있습니다. ISO 15552, VDMA 24562 및 NFE 49-003-1 표준을 준수하면 호환성과 국제 규정 준수가 보장됩니다.

16bar의 최대 작동 압력을 처리하고 -10°C ~ +80°C의 온도 범위 내에서 효과적으로 작동하도록 설계된 이 실린더는 작동 전반에 걸쳐 부드럽고 정확한 성능을 유지하면서 까다로운 산업 작업을 처리할 수 있습니다.

특징:

적응형 쿠셔닝 시스템(ACS)은 다양한 하중에 따라 쿠셔닝을 자동으로 조정합니다. 이를 통해 수동으로 조정할 필요가 없어 원활하고 안전한 작동이 보장됩니다. 또한 장비 작동 중 소음과 진동을 줄이는 데 도움이 됩니다.

이 제품은 ISO 15552, VDMA 24562 및 NFE 49-003-1 표준을 준수합니다. 이러한 규정 준수는 글로벌 호환성을 보장하고 기존 시스템에 쉽게 통합할 수 있도록 하여 국제적 적용을 위한 다양한 선택이 되도록 합니다.

외부 타이로드가 장착된 원형 배럴 디자인이 특징인 이 구조는 뛰어난 내구성을 제공합니다. 이 견고한 구조는 특히 까다롭고 공격적인 산업 환경에 적합하여 오래 지속되는 성능을 보장합니다.

설계에 포함된 표준 자기 피스톤을 사용하면 간단한 위치 감지가 가능합니다. M/50 시리즈와 같은 리드 스위치 또는 무접점 스위치와 호환되므로 피스톤 위치를 효율적으로 모니터링할 수 있습니다.

1~16bar의 압력 범위 내에서 작동할 수 있는 이 장비는 광범위한 응용 분야를 처리할 수 있습니다. 이는 가벼운 작업과 무거운 작업 모두에 적합하며 탁월한 유연성을 제공합니다.

이 제품은 표준 및 비표준 옵션을 포함하여 최대 1000mm에 이르는 다양한 스트로크 길이로 제공됩니다. 이러한 다용성 덕분에 특정 애플리케이션 요구 사항을 충족할 수 있는 맞춤화가 가능해졌습니다.

PUR 씰을 활용하는 이 시스템은 효율적인 저마찰 작동을 보장하고 서비스 수명을 연장합니다. 또한 윤활 공기와 비윤활 공기 모두와 호환되므로 유지 관리 필요성과 운영 비용이 절감됩니다.

이 장비는 EN 61373 카테고리 1, 클래스 A + B 표준에 따라 엄격한 테스트를 거쳤습니다. 이 테스트를 통해 충격 및 진동 저항이 중요한 철도 및 운송 응용 분야에 대한 적합성을 확인합니다.

6bar의 작동 압력에서 생성된 이론적인 추력은 아웃스트로크 중 1870N, 인스트로크 중 1680N입니다. 이러한 높은 힘 출력은 장비가 까다로운 산업 작업의 요구 사항을 충족할 수 있도록 보장합니다.

이 제품은 다양한 피스톤 로드 재질, 특수 와이퍼, 저마찰 씰, 확장 피스톤 로드 등 다양한 옵션을 지원하는 다양한 변형으로 제공됩니다. 이러한 다양한 옵션을 통해 사용자는 특정 요구 사항에 맞게 장비를 맞춤화할 수 있습니다.

기술적인 매개변수:

신청:

지원 및 서비스:

당사의 피스톤 공압 실린더는 다양한 산업 응용 분야에서 안정적이고 효율적인 성능을 발휘하도록 설계되었습니다. 기술 지원을 받으려면 모델 번호, 사양, 작동 조건이 준비되어 있어야 신속한 대응이 가능합니다.

설치 지침에서는 실린더와 시스템의 호환성을 확인하고 적절한 정렬을 보장하며 조기 마모를 방지하기 위해 권장 장착 액세서리를 사용할 것을 권장합니다. 정기 유지보수에는 공기 누출 점검, 지정된 움직이는 부품 윤활, 씰 손상 검사가 포함됩니다.

공기 누출, 스트로크 성능 감소 또는 비정상적인 소음과 같은 일반적인 문제를 해결하려면 공기 공급 압력을 확인하고 피스톤 로드와 실린더 튜브의 손상 여부를 검사하고 모든 연결이 안전한지 확인해야 합니다.

씰, 피스톤 로드, 엔드 캡 등 마모 부품에 대한 교체 부품을 사용할 수 있습니다. 실린더의 무결성과 성능을 유지하려면 순정 부품을 사용하는 것이 중요합니다.

사용자 정의 요구 사항이나 기술 문의 사항이 있는 경우 제품 설명서를 참조하거나 공식 웹사이트를 방문하여 자세한 문서 및 지원 리소스에 액세스하세요.

포장 및 배송:

각 피스톤 공압 실린더는 운송 중 최대한의 보호를 보장하기 위해 주의 깊게 포장됩니다. 실린더는 먼저 표면 긁힘과 손상을 방지하기 위해 보호용 폼 슬리브로 포장됩니다. 그런 다음 움직임을 최소화하고 충격을 흡수하도록 설계된 견고하고 맞춤 제작된 판지 상자 안에 넣습니다.

충격에 대한 추가적인 보호를 제공하기 위해 버블랩이나 에어 베개와 같은 추가 완충재가 포함되어 있습니다. 대량 주문의 경우 실린더는 개별적으로 포장된 다음 더 큰 상자 내에 안전하게 배열되고 장치 간 접촉을 방지하기 위해 칸막이로 분리됩니다.

모든 패키지에는 배송 과정 전반에 걸쳐 적절한 보관 및 취급이 용이하도록 취급 지침 및 제품 정보가 명확하게 라벨로 표시되어 있습니다. 우리는 귀하의 위치로 시기적절하고 안전한 배송을 보장하기 위해 추적 옵션을 갖춘 신뢰할 수 있는 운송업체를 이용합니다.

귀하의 특정 요구 사항을 충족하기 위해 요청 시 특별 배송 요구 사항 또는 빠른 배송 옵션을 사용할 수 있습니다.
