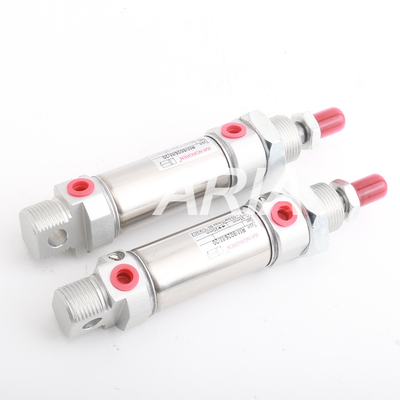

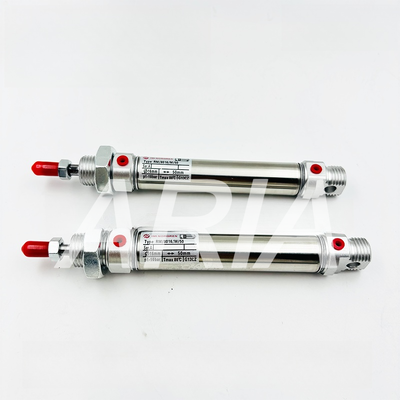

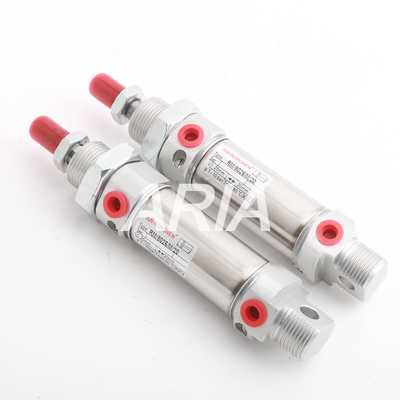

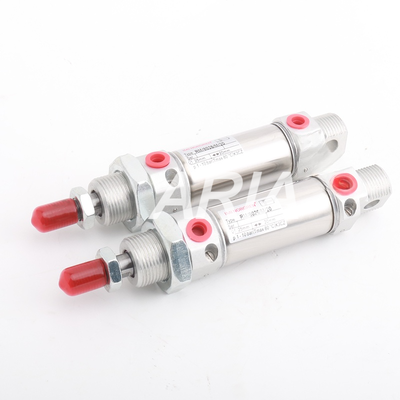

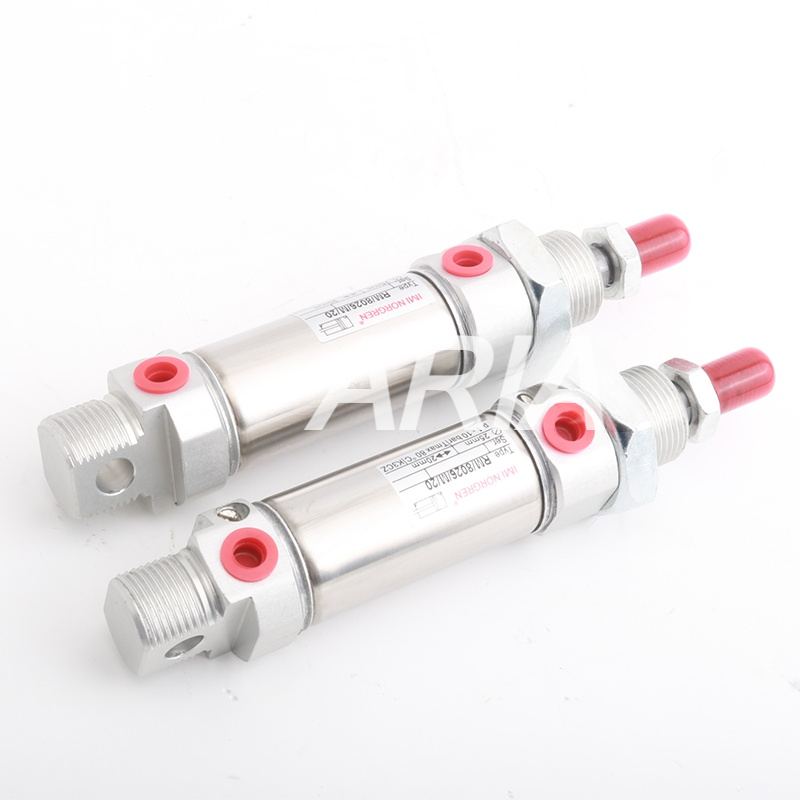

IMI 노르그렌 RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200실린더 직경 Φ 10 단행성 ISO6432 미니 실린더

1. 모델 명칭(두 가지 유형으로 구분)

1. RM/28010/XX: 자기 피스톤이 없는 기본 버전; 자기 링 없음, 자기 스위치와 호환되지 않음
2. RM/28010/M/XX: 자기 링이 내장된 버전, 자기 위치 감지 스위치와 호환 가능

• 시리즈 28000: 내부 리턴 스프링이 있는 단동 실린더(복동 RM/8000 시리즈와 다름)
• 10 = 보어 크기 Φ10mm
• 사양번호: 표준 스트로크(20/25/40/50/100/160mm)

2. 범용 핵심 기술 매개변수(모든 모델에 동일)

2.1 표준 및 운영

• 준수 표준: 미니 원형 실린더에 대한 ISO 6432 국제 표준
• 작동 모드: 단동(공기 공급을 통해 연장, 내장 스프링에 의한 자동 후퇴)
• 쿠션: 양쪽 끝 부분에 고정형 PU 폴리우레탄 쿠션; 조절 불가능한 쿠셔닝

2.2 작동유체 사양

• 매체: 필터링된 깨끗한 압축 공기, 무급유 작동 가능(5μm 정밀 필터 권장)
• 작동 압력: 2 ~ 10bar
• 파열 압력: 12bar
• 작동 온도: -10℃ ~ +80℃; 결빙 방지를 위해 2℃ 이하의 건조한 공기 공급 필요
• 공기 포트 스레드: M5 내부 스레드
• 피스톤 로드 사양: 로드 직경 Φ6mm, 전면 스레드 M4

2.3 전체 건축 자재(전체 시리즈에 걸쳐 균일함)

• 배럴: 오스테나이트계 스테인리스 스틸, 녹 방지 및 내부식성
• 피스톤 로드: 오스테나이트계 스테인리스강
• 엔드 캡: 깨끗한 양극 처리된 알루미늄 합금
• 표준 씰: NBR 니트릴 고무; 고온 응용 분야를 위한 불소고무 씰 옵션
• 쿠션 및 와이퍼: PU 폴리우레탄
• 표준 액세서리: 전면 장착 너트, 피스톤 로드 잠금 너트

2.4 구조적 특징

1. 이중층으로 접착된 견고한 엔드 캡, 충격 방지 및 균열 방지
2. 통합된 후면 단일 러그 장착 스레드, 추가 러그 브래킷 필요 없음
3. 저마찰 Z형 씰로 고속/저속에서 원활한 작동 및 수명 연장
4. 장비의 제한된 설치 공간에 이상적인 컴팩트한 스테인리스 스틸 원형 본체
5. 습하고 약간 부식성이 있는 환경에 적합한 전체 스테인리스강 접점 구성품

3. 뇌졸중별 모델 분석

4. 이론적인 출력 힘 (6bar 표준 공기 공급, Φ10 보어)

• 확장 추력: 47.1N(공기가 피스톤을 밀어낼 때의 출력 힘)
• 후퇴는 내부 스프링에 의존합니다. 당기는 힘 출력 없음(단동 실린더의 특성)

5. 적용산업

6. 선택적 업그레이드 및 액세서리

1. 자기 스위치: 접미사 /M이 있는 모델과만 호환되며 QM 시리즈 리드 스위치와 일치
2. 씰 업그레이드: 고온 및 오일 오염 환경을 위한 접미사 /V 불소고무 씰
3. 장착 액세서리: 플랜지, 중간 트러니언, 후면 브래킷 및 기타 ISO 표준 장착 피팅
