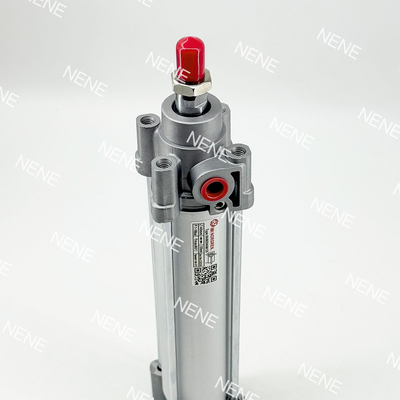

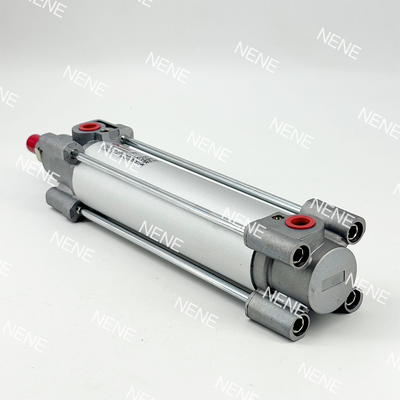

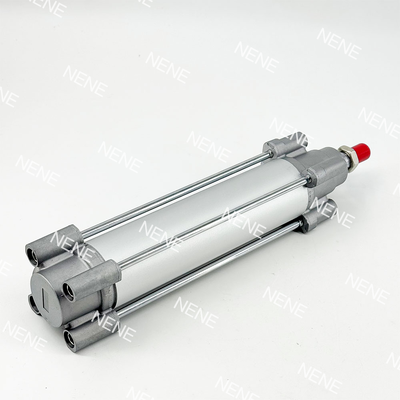

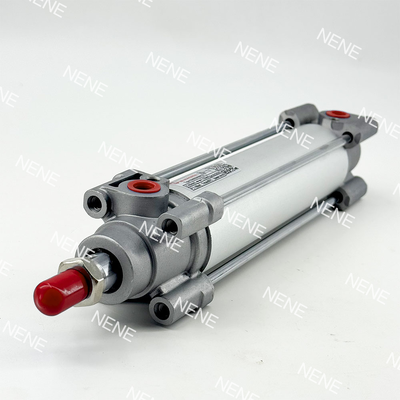

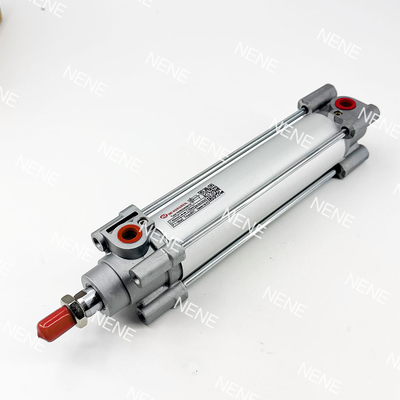

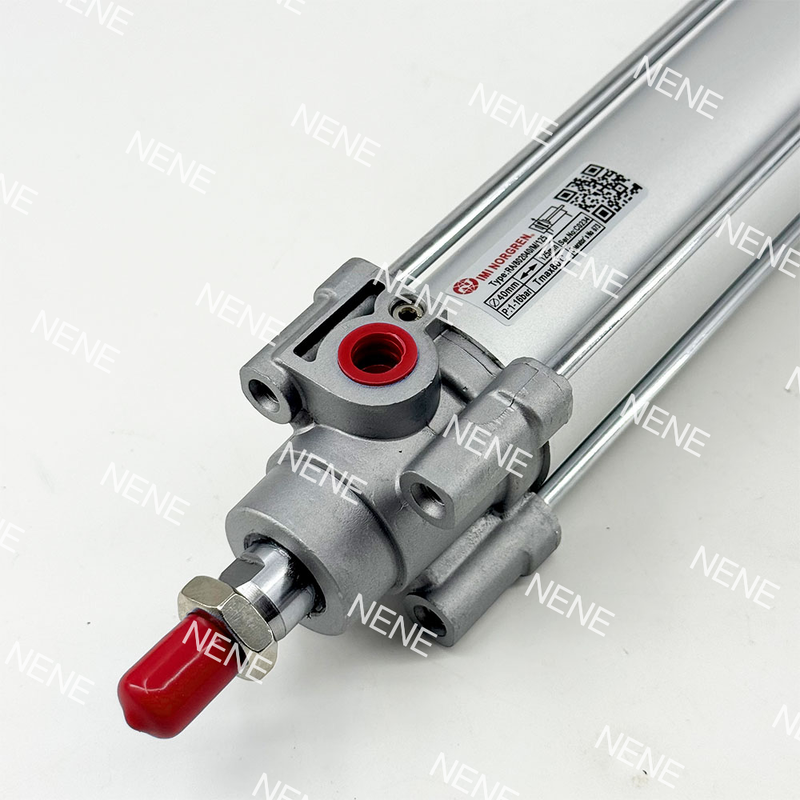

콤팩트 공기 실린더 RA/802080/M/125 노그렌 80mm 뚫린 ACS 고정용 애플리케이션

제품 설명:

RA/802080/M 시리즈는 ISO 15552 표준을 준수하는 고성능 공압 실린더를 나타냅니다. 잘 알려진 ISOLine™ 제품군의 일부인 이 복동 실린더는 보어 직경이 80mm입니다. 25mm부터 1000mm까지 다양한 스트로크 길이로 제공되므로 신뢰할 수 있고 효율적인 선형 모션이 필요한 수많은 산업 자동화 작업에 적합합니다.

이 실린더 디자인의 핵심은 혁신적인 적응형 쿠셔닝 시스템(ACS)입니다. 이 첨단 기술은 다양한 하중 조건에 맞게 쿠셔닝을 자동으로 조정하므로 수동 쿠션 나사 조정이나 전문가 개입이 필요하지 않습니다. 결과적으로 실린더는 더욱 부드럽고 안전하게 작동하며, 유지보수 비용을 절감하고 전체 서비스 수명을 연장합니다.

견고한 원형 배럴로 구성되고 외부 타이 로드가 장착된 RA/802080/M 시리즈는 향상된 내구성을 제공하며 까다롭거나 공격적인 환경에 매우 적합합니다. 또한 실린더에는 표준 기능으로 자기 피스톤이 포함되어 있어 호환 가능한 리드 또는 솔리드 스테이트 스위치와 함께 사용할 때 간단한 위치 감지가 가능합니다. ISO 15552, VDMA 24562 및 NFE 49-003-1 표준을 완벽하게 준수하므로 쉽게 교환할 수 있고 국제 규정을 준수할 수 있습니다.

최대 16bar의 압력과 -10°C ~ +80°C의 온도 범위에서 작동하도록 설계된 이 실린더는 일관되고 정밀한 모션을 제공하는 동시에 까다로운 산업 응용 분야를 처리할 수 있을 만큼 견고합니다. 80mm 보어 크기로 6bar에서 3016N의 상당한 이론적 추력을 생성하므로 고강도 작업 부하에 탁월한 선택입니다.

특징:

적응형 쿠셔닝 시스템(ACS)은 다양한 하중에 따라 쿠셔닝을 자동으로 조정합니다. 이 기능을 사용하면 수동으로 조정할 필요가 없으며 원활하고 안전한 작동이 보장됩니다. 또한 사용 중 소음과 진동을 줄이는 데 도움이 됩니다.

이 제품은 ISO 15552, VDMA 24562 및 NFE 49-003-1에 의해 설정된 표준을 충족하여 글로벌 호환성을 보장합니다. 규정을 준수하므로 기존 시스템에 쉽게 통합할 수 있어 광범위한 산업 응용 분야에 다양하고 편리하게 사용할 수 있습니다.

외부 타이로드가 있는 원형 배럴 디자인이 특징인 이 구조는 뛰어난 내구성을 제공합니다. 이 견고한 구조는 신뢰성과 견고함이 필수적인 공격적인 산업 환경에 이상적입니다.

표준 자기 피스톤이 장착된 이 제품은 간편한 위치 감지를 지원합니다. M/50 시리즈와 같은 리드 또는 무접점 스위치와 호환되므로 정밀한 제어 및 모니터링이 가능합니다.

1~16bar의 압력 범위 내에서 작동할 수 있는 이 시스템은 다양한 응용 분야에 적합합니다. 가벼운 작업이든 무거운 작업이든 다양한 운영 요구 사항을 충족할 수 있는 유연성을 제공합니다.

이 설계는 표준 및 비표준 옵션을 모두 포함하여 최대 1000mm까지 확장되는 다양한 스트로크 길이를 제공합니다. 이러한 다양성은 다양한 프로젝트 사양에 대한 적응성을 보장합니다.

PUR 씰을 활용한 이 제품은 효율적인 저마찰 작동과 긴 서비스 수명을 보장합니다. 윤활 공기와 비윤활 공기 모두와 호환되므로 유지 관리 필요성과 운영 비용이 최소화됩니다.

EN 61373 카테고리 1, 클래스 A + B 표준에 따라 테스트된 이 제품은 철도 및 운송 애플리케이션에 적합합니다. 충격과 진동에 대한 탁월한 저항성을 보여 까다로운 환경에서도 안정적인 성능을 보장합니다.

6bar에서 아웃스트로크에서 이론적 추력이 3016N, 인스트로크에서 2722N인 이 시스템은 상당한 파워를 제공합니다. 이는 높은 힘 출력이 필요한 응용 분야의 요구 사항을 충족합니다.

다양한 피스톤 로드 재질, 특수 와이퍼, 저마찰 씰, 확장 피스톤 로드 등 특정 요구 사항에 맞게 여러 가지 변형을 사용할 수 있습니다. 이러한 옵션 범위를 통해 사용자 정의를 통해 특정 용도에 맞게 성능을 최적화할 수 있습니다.

기술적인 매개변수:

신청:

산업 자동화에는 조립 라인 및 자재 취급 장비를 포함한 일반 공장 자동화가 포함됩니다. 이러한 자동화는 생산 프로세스를 간소화하고 다양한 제조 부문의 효율성을 향상시킵니다.

포장 부문에서 기계는 제품 분류, 밀기, 위치 지정 및 운반과 같은 작업을 위해 설계되었습니다. 이러한 작업은 빠르고 정확한 포장 작업 흐름을 유지하는 데 필수적입니다.

자동차 산업에서는 부품 조립, 용접 설비, 생산 라인 자동화 및 테스트 장비에 자동화를 활용합니다. 이러한 시스템은 차량 제조에서 높은 품질과 정밀도를 보장합니다.

철도 응용 분야에는 엄격한 충격 및 진동 표준을 충족하는 장비가 필요합니다. 제품은 EN 61373 카테고리 1, 클래스 A + B에 따라 테스트되어 철도 차량 부품의 신뢰성과 내구성을 보장합니다.

식품 및 음료 산업에서 자동화 솔루션은 여과, 윤활 또는 비윤활 압축 공기와 호환됩니다. 이러한 다용성은 위생 및 안전 표준 준수를 지원합니다.

기계 공학에는 기계 제작, 특수 목적 기계 제작 및 일반 선형 작동 시스템이 포함됩니다. 이러한 기술은 복잡한 산업 과제에 대한 맞춤형 솔루션을 제공합니다.

자재 취급 작업에는 물류 시스템 내에서 들어올리기, 밀기, 정지 및 이동 작업이 포함됩니다. 자동화는 다양한 프로세스 전반에 걸쳐 자재 관리의 생산성과 안전성을 향상시킵니다.

전자제품 제조는 깨끗한 환경 내에서 정밀한 위치 지정 및 부품 처리를 통해 이점을 얻습니다. 이러한 기능은 고품질 전자 장치 및 어셈블리를 생산하는 데 중요합니다.

지원 및 서비스:

당사의 피스톤 공압 실린더는 다양한 산업 응용 분야에서 고성능과 내구성을 제공하도록 설계되었습니다. 기술 지원을 받으려면 실린더 사양이 보어 크기, 스트로크 길이 및 작동 압력을 포함한 시스템 요구 사항과 일치하는지 확인하십시오.

실린더 구성품에 대한 정렬 불량 및 과도한 응력을 방지하려면 제조업체의 지침에 따라 설치를 수행해야 합니다. 정기적인 유지 관리에는 공기 누출 점검, 권장되는 움직이는 부품 윤활, 씰 마모 검사 등이 포함됩니다.

작동에 문제가 있는 경우에는 공급 공기의 품질과 압력을 확인하고 실린더에 정격 용량 이상의 부하가 가해지지 않는지 확인하십시오. 문제 해결을 위해서는 고착, 느린 움직임 또는 공기 누출과 같은 일반적인 문제에 대해 제품 설명서를 참조하십시오.

최적의 성능을 유지하기 위해 교체 부품과 서비스 키트를 사용할 수 있습니다. 수명을 연장하려면 실린더를 지정된 온도 및 압력 제한 내에서 작동하고 실린더가 특별히 코팅되거나 제작되지 않은 한 부식성 환경에 노출되지 않도록 하십시오.

자세한 설치 지침, 유지 관리 일정, 문제 해결 가이드를 포함한 기술 문서가 각 제품과 함께 제공됩니다. 추가 지원이 필요한 경우 시스템 통합 및 맞춤형 솔루션을 지원하는 전문 지원 서비스를 이용할 수 있습니다.
