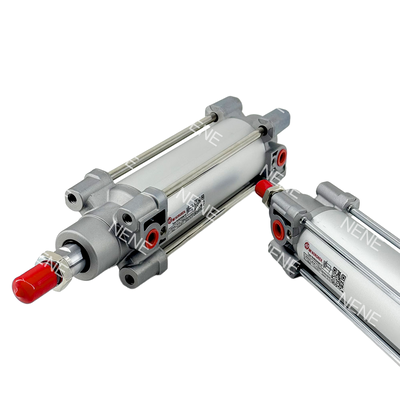

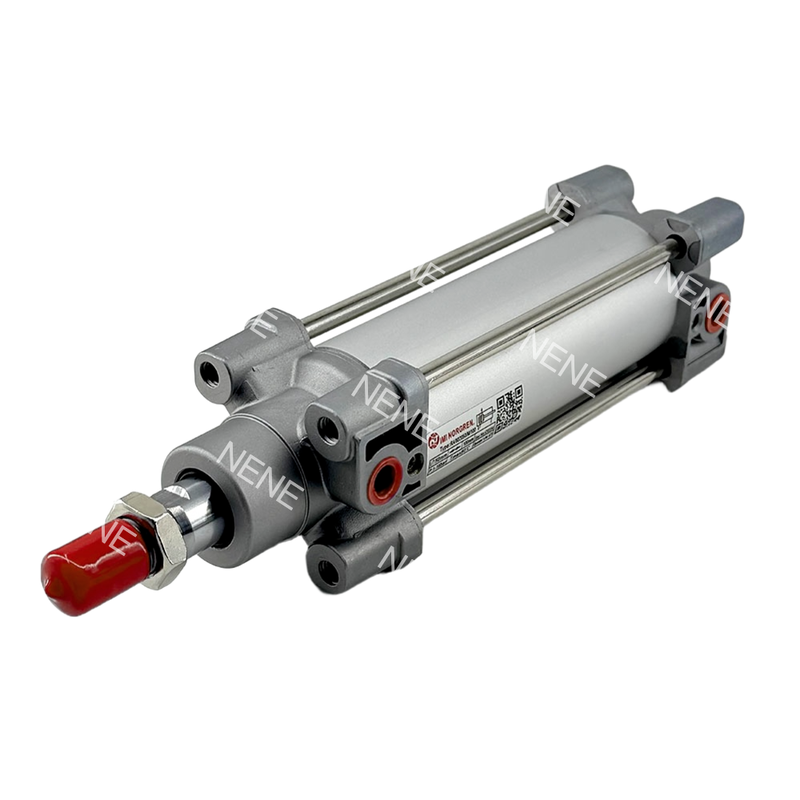

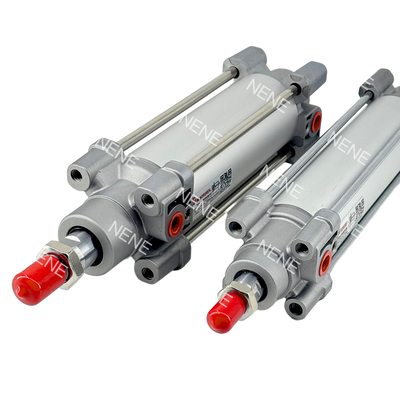

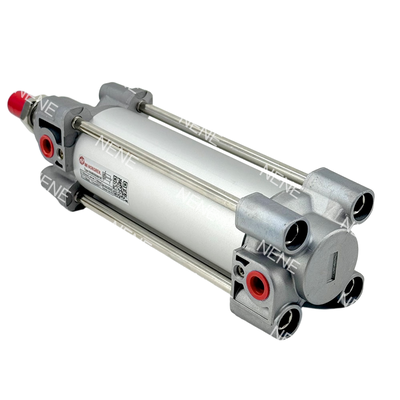

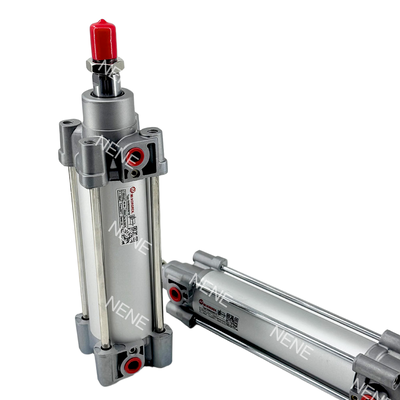

RA/802100/M/25 단축공압 실린더 IMI 노그렌 100mm 구멍 G1/2 정밀 클램핑을 위한 ACS

제품 설명:

RA/802100/M 시리즈는 ISO 15552 표준에 따라 설계된 고성능 복동식 공압 실린더를 나타냅니다. 유명한 ISOLine™ 컬렉션의 일부인 이 실린더는 보어 직경이 100mm이고 25mm에서 최대 1000mm에 이르는 광범위한 스트로크 길이로 제공됩니다. 광범위한 산업 자동화 작업 전반에 걸쳐 신뢰할 수 있고 효율적인 선형 모션을 제공하도록 설계되었습니다.

이 실린더 기능의 핵심은 최첨단 적응형 쿠셔닝 시스템(ACS)입니다. 이 스마트 메커니즘은 다양한 하중 조건에 따라 쿠셔닝 효과를 자동으로 미세 조정하므로 쿠션 나사를 수동으로 조정하거나 전문 지식을 사용할 필요가 없습니다. 결과적으로 작동이 더욱 원활하고 안전해지며 유지 관리 요구 사항이 최소화되고 실린더의 전체 서비스 수명이 크게 연장됩니다.

외부 타이 로드와 함께 견고한 원형 배럴 디자인으로 제작된 RA/802100/M 시리즈는 탁월한 내구성을 제공하며 더욱 가혹하고 까다로운 환경에 매우 적합합니다. 실린더에는 기본적으로 자기 피스톤이 장착되어 있어 호환 가능한 리드 또는 솔리드 스테이트 스위치와 함께 사용하면 쉽게 위치를 감지할 수 있습니다. ISO 15552, VDMA 24562 및 NFE 49-003-1 표준을 준수하면 호환성과 글로벌 표준 준수가 보장됩니다.

최대 16bar의 압력에서 작동하고 -10°C ~ +80°C의 온도 범위 내에서 작동할 수 있는 이 실린더는 엄격한 산업 요구 사항을 충족할 수 있는 다용성을 보여줍니다. 100mm 보어 크기는 6bar에서 4710N의 강력한 이론적 추력을 제공하므로 높은 힘과 오래 지속되는 성능을 요구하는 중부하 작업에 특히 적합합니다.

특징:

적응형 쿠셔닝 시스템(ACS)은 다양한 하중에 따라 쿠셔닝을 자동으로 조정합니다. 이를 통해 수동 조정이 필요하지 않으므로 부드럽고 안전한 작동이 보장되며 소음과 진동 수준이 크게 감소됩니다.

이 제품은 ISO 15552, VDMA 24562 및 NFE 49-003-1을 포함하여 국제적으로 인정된 표준을 준수합니다. 이러한 규정 준수는 글로벌 호환성을 보장하고 기존 시스템과의 통합을 단순화합니다.

외부 타이로드가 있는 원형 배럴 디자인이 특징인 이 구조는 공격적인 산업 환경에 적합한 뛰어난 내구성을 제공합니다. 이 견고한 디자인은 수명과 안정적인 성능을 보장합니다.

표준 자기 피스톤이 장착되어 있어 M/50 시리즈와 같은 리드 또는 무접점 스위치를 사용하여 위치를 쉽게 감지할 수 있어 작동 정확도와 제어가 향상됩니다.

이 시스템은 1~16bar의 넓은 압력 범위 내에서 효율적으로 작동하므로 가벼운 작업부터 무거운 작업까지 다양한 응용 분야에 다용도로 사용할 수 있습니다.

최대 1000mm의 표준 및 비표준 옵션을 모두 포괄하는 다양한 스트로크 길이를 선택할 수 있으므로 다양한 작동 요구 사항을 충족할 수 있습니다.

PUR 씰을 사용하면 마찰이 적은 작동이 가능하고 제품의 서비스 수명이 연장됩니다. 또한 윤활 공기와 비윤활 공기 모두와 호환되므로 유지 관리 노력이 줄어듭니다.

이 제품은 EN 61373 Category 1, Class A + B 표준에 따라 엄격한 테스트를 거쳤으므로 까다로운 철도 및 운송 응용 분야에 적합합니다.

6bar의 작동 압력에서 생성된 이론적 추력은 아웃스트로크 중 4710N, 인스트로크 중 4416N으로 까다로운 작업에 필요한 탁월한 출력을 제공합니다.

특정 사용자 요구 사항을 충족하기 위해 다양한 피스톤 로드 재질, 특수 와이퍼, 저마찰 씰 및 확장 피스톤 로드와의 ​​호환성을 제공하는 여러 가지 변형이 가능합니다.

기술적인 매개변수:

신청:

지원 및 서비스:

당사의 피스톤 공압 실린더 제품은 광범위한 산업 응용 분야에서 안정적이고 효율적인 성능을 제공하도록 설계되었습니다. 최적의 작동을 보장하려면 권장 설치, 유지 관리 및 문제 해결 지침을 따르는 것이 중요합니다.

설치:

조기 마모를 유발할 수 있는 측면 하중을 방지하려면 실린더가 단단히 장착되고 올바르게 정렬되었는지 확인하십시오. 실린더 사양에 맞는 적절한 피팅 및 커넥터를 사용하십시오. 공기 공급 장치가 깨끗하고 건조하며 권장 압력 수준으로 조절되는지 확인하십시오.

유지:

실린더에 마모, 손상 또는 누출 징후가 있는지 정기적으로 검사하십시오. 원활한 작동을 유지하려면 제품 설명서에 명시된 대로 실린더에 윤활유를 바르십시오. 성능 저하를 방지하려면 씰과 기타 마모 부품을 주기적으로 교체하십시오.

문제 해결:

실린더가 원활하게 작동하지 않거나 움직이지 않는 경우 공기 공급 문제, 막힘 또는 기계적 장애가 있는지 확인하십시오. 제어 밸브와 연결이 올바르게 작동하는지 확인하십시오. 문제가 지속되는 경우 고급 진단 및 수리 절차에 대한 자세한 기술 설명서를 참조하십시오.

당사의 기술 지원 팀은 피스톤 공압 실린더와 관련된 질문이나 문제에 대해 귀하를 지원하기 위해 최선을 다하고 있습니다. 유지 관리 또는 수리를 수행하기 전에 제품 설명서에서 자세한 지침과 안전 정보를 참조하는 것이 좋습니다.

포장 및 배송:

제품 포장:각 피스톤 공압 실린더는 운송 중 최대한의 보호를 보장하기 위해 세심하게 포장되어 있습니다. 실린더는 먼저 표면 손상을 방지하기 위해 정전기 방지 버블 랩으로 포장됩니다. 그런 다음 맞춤형 폼 인서트가 포함된 튼튼한 골판지 상자 안에 넣어 제품을 제자리에 단단히 고정합니다. 포장에는 쉽게 식별할 수 있도록 제품 정보, 취급 지침 및 바코드가 명확하게 표시되어 있습니다.

해운:당사는 귀하의 피스톤 공압 실린더를 신속하고 안전하게 배송하기 위해 신뢰할 수 있는 배송 옵션을 제공합니다. 주문은 영업일 기준 1~2일 이내에 처리되며 추적이 가능한 신뢰할 수 있는 운송업체를 통해 배송됩니다. 귀하의 지역에 따라 표준 배송은 일반적으로 영업일 기준 5~7일이 소요되며, 더 빠른 배송을 위해 빠른 배송 옵션을 사용할 수 있습니다. 모든 발송물에는 운송 중 손실이나 손상을 방지하기 위한 보험이 포함되어 있습니다.
