| 원래 장소: | 중국 |
| 브랜드 이름: | SMC |
| 인증: | CE |
| 모델 번호: | KQG2H06-08 |
| 최소 주문 수량: | 1개 부분 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 클라이언트가 요구하는 판지 /As |
| 배달 시간: | 지불 후 1-7Work 일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 5000 조각/1달 |
| 소재: | SS316 | 매체의 온도: | -5~150℃ |
|---|---|---|---|
| 미디어: | 공기 또는 액체 | 압력: | 0-1MPa |
| 적용 영역: | 항공 우주 산업 | 적용튜브외경: | ø4 |
| 강조하다: | 콤팩트 SMC 빠른 연결 피팅,콤팩트 스터일리스 공기 부착장 |
||

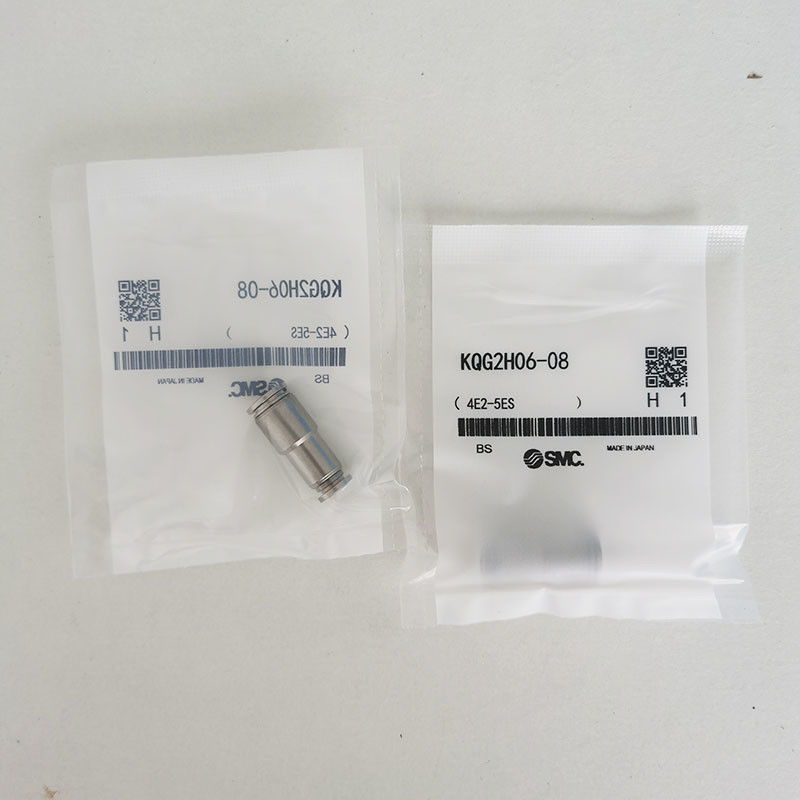

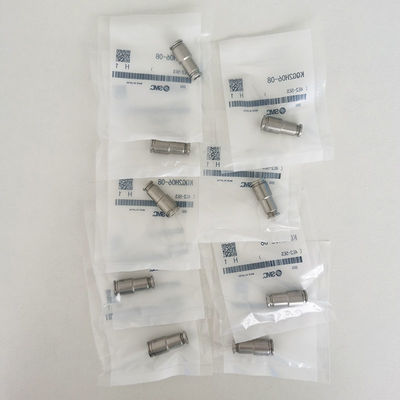

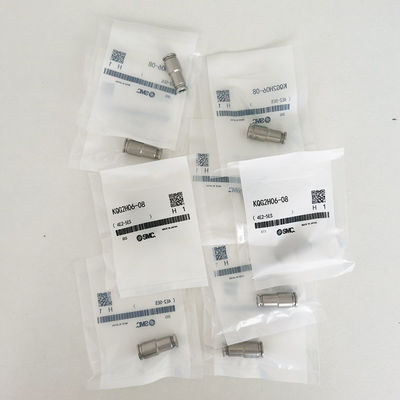

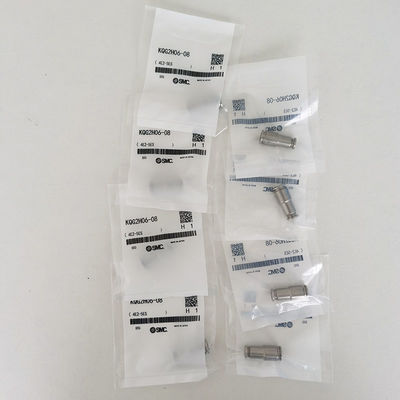

SMC KQG2H06-08
압력 0-1mpa 온도-5~150°C SS316
SMC 피팅 KQG2H06-08 압력 0-1mpa 온도-5~150°C SS316
제품 설명:
SMC의 KQG2 스테인리스 스틸 라인업은 공학자들에게 고성능, 가벼운, 콤팩트 스프링 피팅을 제공합니다. 부식, 화학물질 및 높은 온도에 대한 저항이 필수적인 경우.기존의 KQG 범위에 비해 30% 작고 62% 가벼우며, 3.2mm에서 16mm까지의 튜브 지름에 사용할 수 있습니다.
이 범위는 다양한 응용 프로그램에 맞게 스레드, 튜브-투브 및 어댑터 구성 요소를 모두 포함합니다.
KQG2 시리즈 피팅은 최고 품질의 SUS316 스테인리스 스틸로 제작되어 가장 혹독한 환경에서도 경식에 매우 견딜 수 있습니다.
SMC KQG2 스테인리스 스틸 핏링 제품군은 다양한 압력 (-100kPa ~ 1MPa) 및 온도 (-5°C ~ + 150°C) 에서 작동할 수 있습니다.압축 공기와 함께 사용할 수 있도록, 증기와 물
특징:
컴팩트하고 가벼운 이 제품은 전신인 KQGL06-01S보다 약 30% 짧고 약 62% 가벼워져 있으며, 스테인리스 스틸 316로 만든 금속 부품이 탑재되어 있습니다.특수 FKM로 밀폐되고 TEP와 같은 파이프 재료에 적합합니다., PFA, 나일론, 부드러운 나일론, 폴리우레탄 및 폴리올레핀.
적용 가능한 튜브:
| 적용 가능한 튜브 | 적용 가능한 튜브 | FEP, PFA, 나일론, 부드러운 나일론참고:1), 폴리유레탄, 폴리올레핀 |
| 튜브 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| 사양 | 액체참고:3) | 공기, 물, 증기 참고:2) |
| 작동 압력 범위 | -100kPa에서 1MPa참고:4) | |
| 압력 검증 | 30.0 MPa | |
| 환경 온도 및 유체 온도참고:5) | - 5~150°C (냉면 없이)참고:4) | |
| 윤활유 | 기름 없는 특포 | |
| 가닥에 봉인 | 밀착제 | |
| 온도 장착 상태 내면 장갑 |
튜브 | 온도 |
| FEP 파이프/TH 시리즈 | 80°C 이상 | |
| 슈퍼 PFA 파이프/TL 시리즈 | 120°C 이상 | |
참고 1) 부드러운 나일론 튜브는 물을 사용할 수 없습니다.
참고 2) 적용 가능한 튜브에 대해 SMC와 별도로 상담하십시오.
참고 3) 누출이 있기 때문에 누출 검사기 같은 진공 보유 응용 프로그램에서 사용하지 마십시오.
참고 4) 파이프의 작동 압력 범위와 작동 온도 범위를 확인합니다.
참고 5) 다음 조건에서 내부 수갑을 사용하는 것이 좋습니다.Ø3.2):
● 높은 온도에서 사용 할 때
● 높은 온도에서 사용 할 때
| 다른 지름 직선: KQG2H | ||||||||
| 적용 가능 투빙 과다 투여 (mm) |
모델 | 참고:1) ØD |
L | M1 | M2 | 참고:2) 효과적 면적 (mm2) |
무게 | |
| a | b | |||||||
| ø3.2 | ø4 | KQG2H23-04 | 9 | 25.6 | 12 | 12.6 | 3.4 | 6.5 |
| ø4 | ø6 | KQG2H04-06 | 12 | 27.2 | 12.6 | 13.6 | 5.6 | 11.6 |
| ø6 | ø8 | KQG2H06-08 | 14 | 30.7 | 13.6 | 16.1 | 13.1 | 16.3 |
| ø8 | ø10 | KQG2H08-10 | 17 | 34.1 | 16.1 | 17 | 26.1 | 26 |
| ø10 | ø12 | KQG2H10-12 | 19 | 36.6 | 17 | 18.6 | 41.5 | 33.3 |
| ø12 | ø16 | KQG2H12-16 | 24.6 | 40.4 | 18.6 | 20.8 | 58.3 | 54.7 |
FAQ:
Q: 공장이 어디죠?
A:우리 공장은 젠장 성 닌보 시에 위치하고 있습니다. 중국, 닌보 공항에서 17km 떨어져 있습니다. 우리는 진심으로 고객을 환영합니다 우리의 회사와 공장을 방문.
Q: 샘플을 제공해 주시나요?
A:예, 우리는 무료로 샘플을 제공 할 수 있습니다, 그러나 익스프레스 화물 비용을 지불하지 않습니다.
Q: 지불 기간과 지불 방법은 무엇입니까?
A:지불 <=2000USD, 100% 사전 지불>=2000USD, 30% T/T 사전 지불, 배송 전 잔액 지불
방법: T/T, 웨스턴 유니온, 페이팔, 알리페이.
질문: 배송 방법은?
A:작은 패키지, 우리는 문에서 문에 익스프레스를 선택할 것입니다, 우리는 UPS와 협력, DHL, FEDEX, TNT 10 년 이상
아스, 우리는 우리가 당신에게 제공하는 배송 비용이 중국 내 많은 공급자들 중 가장 유리한 가격일 것이라고 보장합니다.
WE는 추적번호를 보내줄 겁니다
다른 질문이 있다면, 저희에게 연락하십시오.
