| 원래 장소: | 중국 |
| 브랜드 이름: | SMC |
| 인증: | CE |
| 모델 번호: | KQG2H08-01S |
| 최소 주문 수량: | 1개 부분 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 클라이언트가 요구하는 판지 /As |
| 배달 시간: | 지불 후 1-7Work 일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 5000 조각/1달 |
| 매체의 온도: | -5~150℃ | 소재: | SUS316 |
|---|---|---|---|
| 미디어: | 공기 또는 액체 | 연결나사 R, M: | 1/8 |
| 압력: | 0-1MPa | 적용 영역: | 항공 우주 산업 |
| 강조하다: | SUS316 SMC 멀티 커넥터,공기 SMC 멀티 커넥터,수압 파이프 피팅 SUS316 |
||

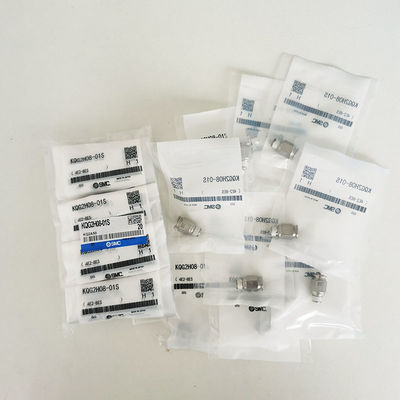

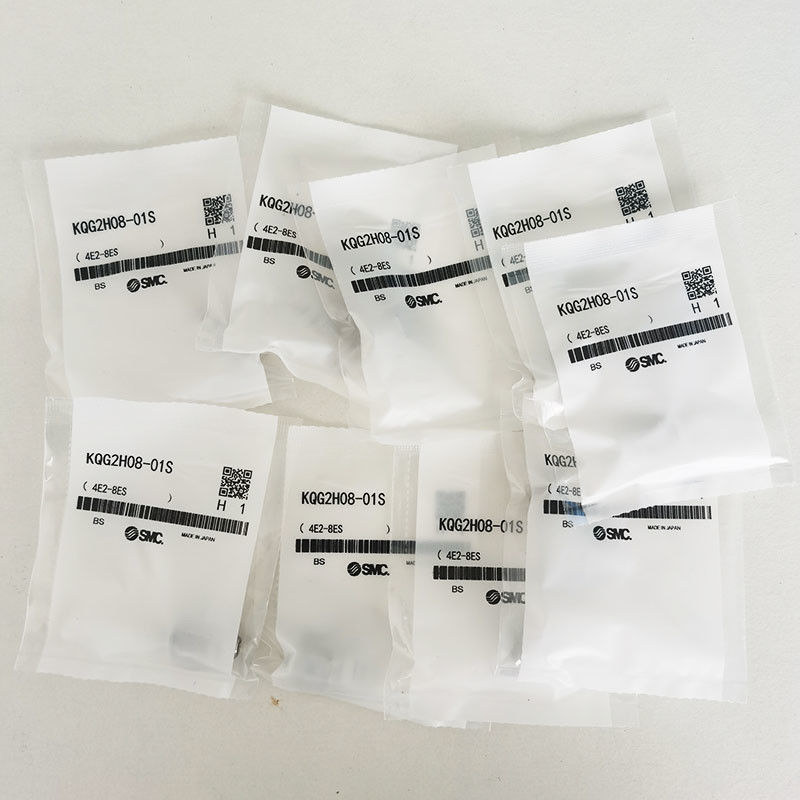

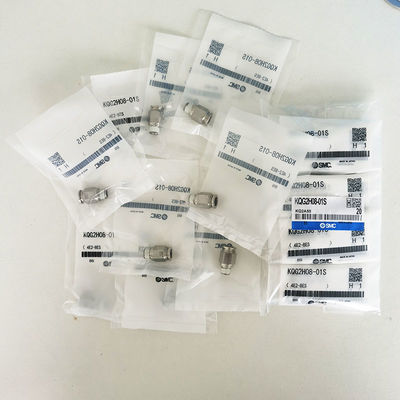

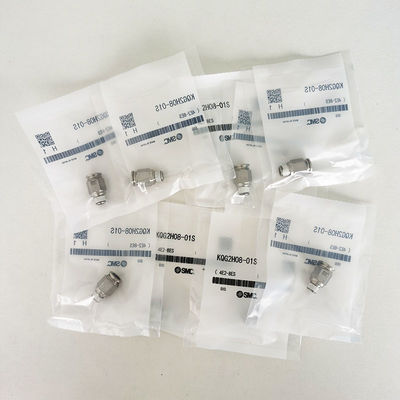

SMC KQG2H08-01S
SUS316 0-1mpa 1/8 항공우주산업
제품 설명:
SMC KQG2 시리즈 1 터치 공기 류 장치는 소비자들에게 많은 이점을 제공합니다.이 핏은 기존 KQG 제품군보다 30% 더 작고 62% 가벼우며, 3에서 3까지의 다양한 튜브 지름에 호환됩니다.0.2~16mm Their lightweight and compact design allows them to be used in various environments — from compressed air and water to steam — while their performance in diverse pressure and temperature conditions (-100kPa to 1MPa and -5°C to +150°C respectively) is ideal게다가, 이 부착은 SUS316 스테인리스 스틸로 만들어져 304 스테인리스 스틸에 비해 우수한 부식 저항성을 제공합니다.이러한 특성은 특히 염화 환경에 적합합니다.결론적으로, SMC KQG2 시리즈 일 터치 공기 류 장치는 부식성 및 고온 환경에서 신뢰할 수있는 장착이 필요한 엔지니어들을 위해 설계되었습니다.가볍고 콤팩트 한 디자인 과 같은 특징 을 자랑 합니다, 폭 넓은 파이프 지름과 뛰어난 부식 저항성 특성으로 유지 보수 비용이 낮습니다.
특징:
KQGL06-01S는 다른 모델에 비해 크기가 약 30% 짧고 무게가 약 62% 가벼운 콤팩트하고 가볍습니다. 금속 부품은 스테인리스 스틸 316으로 만들어집니다.그 밀폐 부품은 특별한 FKM로 만들어집니다.그것은 FEP, PFA, 나일론, 부드러운 나일론, 폴리우레탄 및 폴리올레핀을 포함한 다양한 파이프 재료와 함께 사용할 수 있으며 -5에서 150 °C까지 유체 온도를 지원합니다.그것은 지방이 없으며 증기로 사용할 수 있습니다..
적용 가능한 튜브:
| 적용 가능한 튜브 | 적용 가능한 튜브 | FEP, PFA, 나일론, 부드러운 나일론참고:1), 폴리유레탄, 폴리올레핀 |
| 튜브 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| 사양 | 액체참고:3) | 공기, 물, 증기 참고:2) |
| 작동 압력 범위 | -100kPa에서 1MPa참고:4) | |
| 압력 검증 | 30.0 MPa | |
| 환경 온도 및 유체 온도참고:5) | - 5~150°C (냉면 없이)참고:4) | |
| 윤활유 | 기름 없는 특포 | |
| 가닥에 봉인 | 밀착제 | |
| 온도 장착 상태 내면 장갑 |
튜브 | 온도 |
| FEP 파이프/TH 시리즈 | 80°C 이상 | |
| 슈퍼 PFA 파이프/TL 시리즈 | 120°C 이상 | |
참고 1) 부드러운 나일론 튜브는 물을 사용할 수 없습니다.
참고 2) 적용 가능한 튜브에 대해 SMC와 별도로 상담하십시오.
참고 3) 누출이 있기 때문에 누출 검사기 같은 진공 보유 응용 프로그램에서 사용하지 마십시오.
참고 4) 파이프의 작동 압력 범위와 작동 온도 범위를 확인합니다.
참고 5) 다음 조건에서 내부 수갑을 사용하는 것이 좋습니다.Ø3.2):
● 높은 온도에서 사용 할 때
● 높은 온도에서 사용 할 때
|
남성 커넥터: KQG2H |
|||||||||
| 적용 가능 투빙 과다 투여 (mm) |
연결 가닥 R, M |
모델 | H (폭 평평하게) |
참고 1) ØD |
L | A* | M | 참고 2) 효과적 면적 (mm2) |
무게 |
| ø3.2 | M5 x 08 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 x 08 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 x 08 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
