| 원래 장소: | 중국 |
| 브랜드 이름: | SMC |
| 인증: | CE |
| 모델 번호: | KQG2H04-M5 |
| 최소 주문 수량: | 1개 부분 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 클라이언트가 요구하는 판지 /As |
| 배달 시간: | 지불 후 1-7Work 일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 5000 조각/1달 |
| 매체의 온도: | -5~150℃ | 소재: | SUS316 |
|---|---|---|---|
| 미디어: | 공기 또는 액체 | 연결나사 R, M: | M5×0.8 |
| 압력: | 0-1MPa | 적용 영역: | 항공 우주 산업 |
| 강조하다: | SS316 부착기 연결 부착기,스레드 밀폐물 눌러 연결 피팅,SS316 스레드 밀착제 연결 피팅 |
||

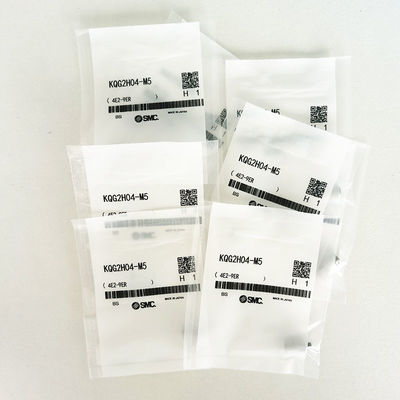

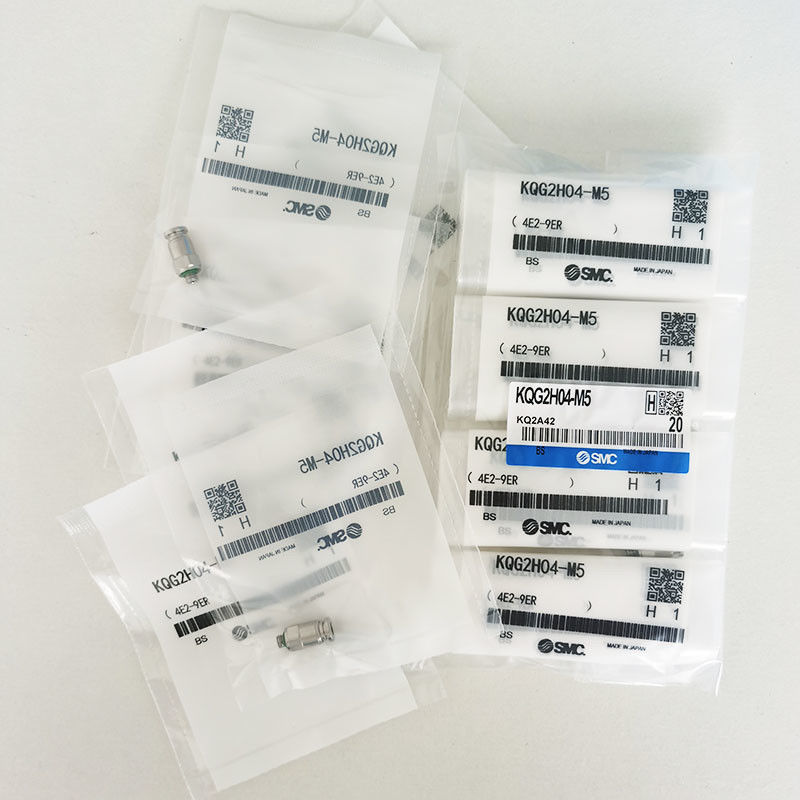

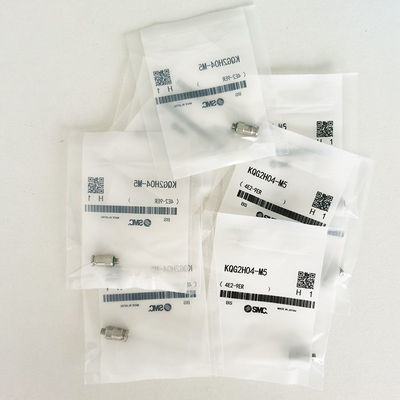

SMC KQG2H04-M5
관절SS316 0-1mpa 항공우주산업
제품 설명:
남성 커넥터 스프링 연결 피팅 스레드 밀착제, 316 스테인리스 스틸 (KQG2H04-M5)
부문 번호: KQG2H04-M5
SMC 원터치 피팅
특징
· 무게가 작고 콤팩트하다.
· 비지유
· 증기와 함께 사용할 수 있습니다.
· 금속 부분: SUS316, 밀봉 부분: 특수 FKM.
· 작동 유체 온도: -5 ~ + 150 °C
· 일본의 식품 위생법과 일치합니다. (부품 재료는 도구 및 포장 컨테이너 표준 테스트에 적합합니다.)
신청서
· 여성 가닥에서 한 방향으로 파이프에 사용 됩니다.
적용 가능한 튜브:
| 적용 가능한 튜브 | 적용 가능한 튜브 | FEP, PFA, 나일론, 부드러운 나일론참고:1), 폴리유레탄, 폴리올레핀 |
| 튜브 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| 사양 | 액체참고:3) | 공기, 물, 증기 참고:2) |
| 작동 압력 범위 | -100kPa에서 1MPa참고:4) | |
| 압력 검증 | 30.0 MPa | |
| 환경 온도 및 유체 온도참고:5) | - 5~150°C (냉면 없이)참고:4) | |
| 윤활유 | 기름 없는 특포 | |
| 가닥에 봉인 | 밀착제 | |
| 온도 장착 상태 내면 장갑 |
튜브 | 온도 |
| FEP 파이프/TH 시리즈 | 80°C 이상 | |
| 슈퍼 PFA 파이프/TL 시리즈 | 120°C 이상 | |
참고 1) 부드러운 나일론 튜브는 물을 사용할 수 없습니다.
참고 2) 적용 가능한 튜브에 대해 SMC와 별도로 상담하십시오.
참고 3) 누출이 있기 때문에 누출 검사기 같은 진공 보유 응용 프로그램에서 사용하지 마십시오.
참고 4) 파이프의 작동 압력 범위와 작동 온도 범위를 확인합니다.
참고 5) 다음 조건에서 내부 수갑을 사용하는 것이 좋습니다.Ø3.2):
● 높은 온도에서 사용 할 때
● 높은 온도에서 사용 할 때
|
남성 커넥터: KQG2H |
|||||||||
| 적용 가능 투빙 과다 투여 (mm) |
연결 가닥 R, M |
모델 | H (폭 평평하게) |
참고 1) ØD |
L | A* | M | 참고 2) 효과적 면적 (mm2) |
무게 |
| ø3.2 | M5 x 08 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 x 08 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 x 08 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
질문: 배송 방법은?
A: 작은 패키지, 우리는 문에서 문에 익스프레스를 선택할 것입니다, 우리는 UPS와 협력, DHL, FEDEX, TNT 10 년 이상,우리는 우리가 당신에게 제공하는 배송 비용을 보장합니다 중국에 많은 공급 업체 중 가장 유리한 가격입니다추적 번호를 받을 때 보내줄게
큰 주문을 위해, 항공 또는 바다를 통해 운송 파워더는 받아 들일 수 있습니다, 당신은 중국에서 파워더가 없다면, 우리는 당신을 위해 가장 비용 효율적인 하나를 찾을 것입니다.
Q: 우리는 품질 테스트를 위해 1 조각을 구입할 수 있습니까?
A: 예, 문제 없습니다.
Q: 당신의 공장은 어디에 있습니까? 우리는 당신의 공장을 방문 할 수 있습니까?
A: 우리의 공장은 Ningbo 공항에서 17kms 떨어져 있는 Ningbo 시, Zhejiang 주, 중국에 위치하고 있습니다. 우리는 진심으로 고객을 환영합니다 우리의 회사와 공장을 방문.
