| 원래 장소: | 중국 |
| 브랜드 이름: | SMC |
| 인증: | CE |
| 모델 번호: | KQG2H08-02S |
| 최소 주문 수량: | 1개 부분 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 클라이언트가 요구하는 판지 /As |
| 배달 시간: | 지불 후 1-7Work 일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 5000 조각/1달 |
| 매체의 온도: | -5~150℃ | 소재: | SUS316 |
|---|---|---|---|
| 미디어: | 공기 또는 액체 | 연결나사 R, M: | 1/8 |
| 압력: | 0-1MPa | 적용 영역: | 항공 우주 산업 |
| 강조하다: | 다중 커넥터 (multi connector) 공기 파이프 피팅,공기 파이프 멀티 커넥터,SUS316 Pneumatic 파이프 피팅 |
||

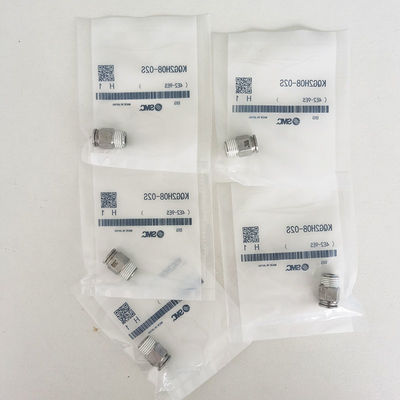

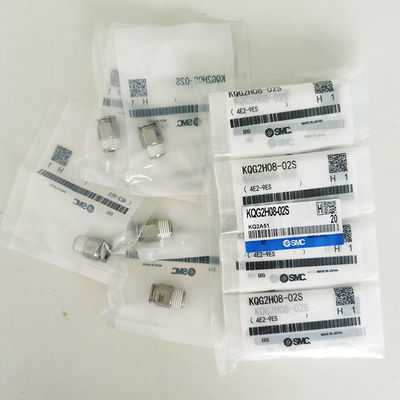

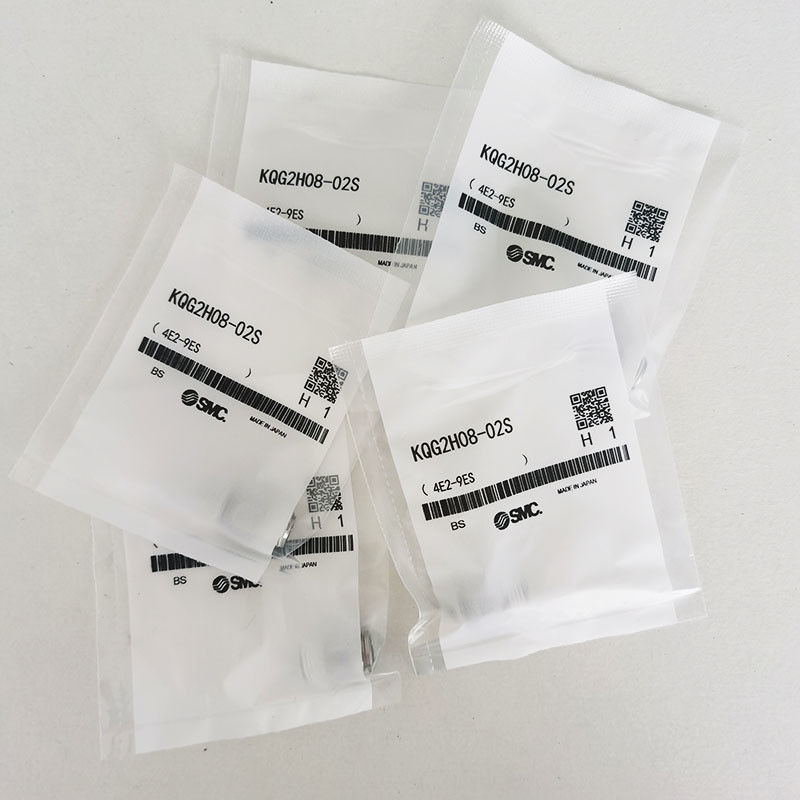

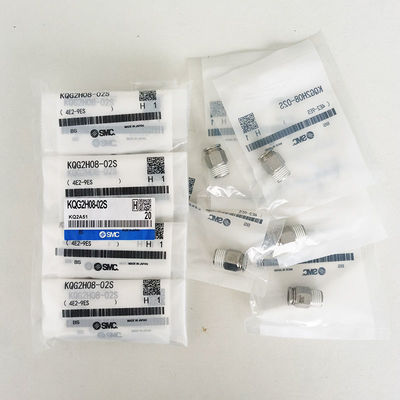

SMC KQG2H08-02S
SUS316 0-1mpa 1/8 항공우주산업
제품 설명:
남성 커넥터 스프링 피팅, 스레드 밀착제, 316 스테인리스 스틸 (KQG2H08-02S)
SMC 원터치 피팅
특징
· 무게가 작고 콤팩트하다.
· 비지유
· 증기와 함께 사용할 수 있습니다.
· 금속 부분: SUS316, 밀봉 부분: 특수 FKM.
· 작동 유체 온도: -5 ~ + 150 °C
· 일본의 식품 위생법과 일치합니다. (부품 재료는 도구 및 포장 컨테이너 표준 테스트에 적합합니다.)
신청서
· 여성 가닥에서 한 방향으로 파이프에 사용 됩니다.
적용 가능한 튜브:
| 적용 가능한 튜브 | 적용 가능한 튜브 | FEP, PFA, 나일론, 부드러운 나일론참고:1), 폴리유레탄, 폴리올레핀 |
| 튜브 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| 사양 | 액체참고:3) | 공기, 물, 증기
참고:2) |
| 작동 압력 범위 | -100kPa에서 1MPa참고:4) | |
| 압력 검증 | 30.0 MPa | |
| 환경 온도 및 유체 온도참고:5) | - 5~150°C (냉면 없이)참고:4) | |
| 윤활유 | 기름 없는 특포 | |
| 가닥에 봉인 | 밀착제 | |
| 온도 장착 상태 내면 장갑 |
튜브 | 온도 |
| FEP 파이프/TH 시리즈 | 80°C 이상 | |
| 슈퍼 PFA 파이프/TL 시리즈 | 120°C 이상 | |
참고 1)부드러운 나일론 튜브는 물을 사용할 수 없습니다.
참고 2)적용 가능한 튜브에 대해 SMC와 별도로 상담하십시오.
참고 3)누출이 있기 때문에 누출 검사기 같은 진공 보유 응용 프로그램에서 사용하지 마십시오.
참고 4)튜브의 작동 압력 범위와 작동 온도 범위를 확인합니다.
참고 5)다음 조건에서 내부 수갑을 사용하는 것이 좋습니다.Ø3.2):
● 높은 온도에서 사용 할 때
● 높은 온도에서 사용 할 때
|
남성 커넥터: KQG2H |
|||||||||
| 적용 가능 투빙 과다 투여 (mm) |
연결 가닥 R, M |
모델 | H (폭 평평하게) |
참고 1) ØD |
L | A* | M | 참고 2) 효과적 면적 (mm2) |
무게 |
| ø3.2 | M5 x 08 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 x 08 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 x 08 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
판매 후 조항:
1년 품질 보증 정책
우리는 운송 전에 상품의 품질을 확인합니다.
예상치 못한 문제
발생, 우리는 상대의 우호적인 방법을 통해 구매자와의 문제를 해결하기를 바랍니다
다음 방법:
1, 품질 문제라면, 구매자는 15일 이내에 제출할 수 있습니다
물품의 수령
구매자는 사진이나 비디오 및 다른 증거를 판매자에게 제공해야합니다
확인해
2인위적으로 손상되면 구매자는 책임을 다합니다.
3제품 품질 처리 프로그램:
1) 구매자는 품질이 좋지 않은 이유로 제품을 1 년 동안 반환합니다.
(그들 포함되지 않습니다.
선박으로 인한 손해 또는 인위적 손해).
"사용" 상태에서 반환되는 모든 제품에 15%의 재구매 수수료가 부과됩니다.
상품을 구매자에게 전달하고 다시 배송 비용을 지불합니다.
2) 물품 (송품 포함 총 가격은 10USD 미만) 품질 문제가 있다면, 우리는
구매자의 다음 주문에 새로운 제품을 다시 보낼 것입니다. 구매자가 다음 주문에 새로운 주문을 할 계획하지 않는 경우
가까운 시일 내에 구매자는 다시 배송 비용을 지불하고 새로운 제품을 다시 보낼 수 있습니다.
상품에 문제가 있다면 연락해 주세요.
다른 질문이 있다면, 저희에게 연락하십시오.
