| 원래 장소: | 중국 |
| 브랜드 이름: | SMC |
| 인증: | CE |
| 모델 번호: | KKA3P-01F KKA 시리즈 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 비닐 봉투, 상자, 판지, 깔판 |
| 배달 시간: | 지불 후 1-7Work 일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 5000 조각/1달 |
| 작동 압력 범위 (MPa): | 0.1-1MPa | 파이프 연결 도공 다이아.: | Rc1/8 |
|---|---|---|---|
| 작동 온도 범위 ((°C): | -5 ₹150 | 적용 가능한 유체: | 물 / 공기 |
| 신체의 사이즈: | 1/8 | 보장된 압력: | 10MPa |
| 강조하다: | S 커플러 SS316 타입 플러그,여성 스레드 SS316 타입 플러그 |
||

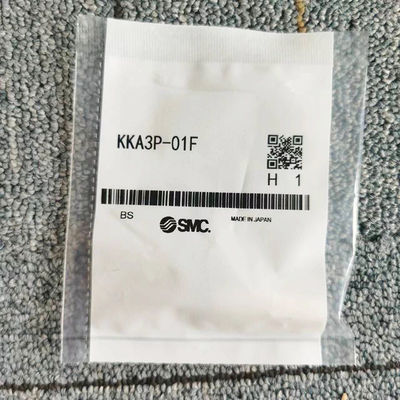

KKA 시리즈 SS316 (KKA3P-01F) 플러그 (P) 타입 여성 스레드 S 타입 커플러
| 종류 | 표준 | 관절 유형 | 여성 스레드 테이프 |
|---|---|---|---|
| 남성/여성 | 플러그 | 시체 재료 | SUS304 |
| 밀봉물질 | [NBR] 00011 | 적용 가능한 액체 | 물 / 공기 |
| 운영 환경, 애플리케이션 | 표준 | 작동 온도 범위 ((°C) | -5 ₹150 |
| 작동 압력 범위 (MPa) | -0.1~1 | 몸의 크기 | 1/8 |
| 파이프 연결 도공 다이아. | Rc1/8 | 체크 밸브가 있거나 없거나 | Y |
S 커플러 KKA 시리즈 스테인리스 스틸 타입 플러그 (P) 여성 가닥 타입 사양
외부 외관, 체크 밸브, 플러그, 여성 스레드
KKA 시리즈의 JIS 기호
| 작업 액체 | 물, 공기 |
|---|---|
| 작동 압력 범위*1 | KKA3: -100 kPa에서 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: 0 ~ 1 MPa |
| 보장된 압력 | 10 MPa |
| 환경 온도 및 작업 액체의 온도 범위 | -5~150°C (냉면 없이) * 증기용으로 사용할 수 없습니다. |
| 비유화물 | 지방을 사용하지 않습니다. (고무 및 금속 슬라이딩 부품: 플루오르 코팅) |
| 소재 | 금속 부품: SUS304; 고무 부품: 플루오로엘라스토머 (특별 FKM) |
| 포고 | 수컷 가닥 밀폐제를 포함합니다. |
*1: 누출률 0을 보장 할 수 없기 때문에 누출 검사기 또는 진공 유지 장치와 함께 사용하지 마십시오.
성능
*KKA 시리즈는 KK 시리즈 또는 KKH 시리즈에 연결할 수 없습니다.
| 몸 크기 | 액체 방울량 (배당 cm3) | 공기량 (시상당 cm3) |
|---|---|---|
| KKA3 | 0.02 | 0.1 |
| KKA4 | 0.04 | 0.1 |
| KKA6 | 0.06 | 0.2 |
| KKA7 | 0.14 | 0.5 |
| KKA8 | 0.27 | 0.9 |
| KKA9 | 0.77 | 2.7 |
플러그 구조 도면
KKA 시리즈 구조 도면
플러그: 체크 밸브 / 소켓: 체크 밸브
플러그: 차단 밸브 / 소켓 없이: 차단 밸브
플러그: 체크 밸브 / 소켓: 체크 밸브
플러그: 체크 밸브 / 소켓 없이: 체크 밸브 없이
| 몸 크기 | 모델 | T 연결 포트 지름 |
H 평면 을 가로지르는 너비 |
L1 | L2 | 최소 구멍 지름 | 효과적 직선 면적 mm2 |
무게 g |
|---|---|---|---|---|---|---|---|---|
| 1/8 | KKA3P-01F | Rc 1/8 | 14 | 36.0 | 16.0 | 5.6 | 17.4 | 20.2 |
| KKA3P-02F | Rc 1/4 | 17 | 39.6 | 31.8 | ||||
| KKA3P-03F | Rc 3/8 | 19 | 40.4 | 35.8 | ||||
| 1/4 | KKA4P-02F | Rc 1/4 | 17 | 43.4 | 18.9 | 6.9 | 26.4 | 36.1 |
| KKA4P-03F | Rc 3/8 | 19 | 44.4 | 40.2 | ||||
| KKA4P-04F | Rc 1/2 | 24 | 48.6 | 69.7 | ||||
| 1/2 | KKA6P-03F | Rc 3/8 | 48.7 | 20.4 | 10.0 | 54.2 | 84.1 | |
| KKA6P-04F | Rc 1/2 | 52.9 | 79.7 | |||||
| KKA6P-06F | Rc 3/4 | 30 | 54.6 | 123.8 | ||||
| 3/4 | KKA7P-04F | Rc 1/2 | 32 | 67.7 | 27.6 | 13.5 | 99.6 | 217.1 |
| KKA7P-06F | Rc 3/4 | 69.4 | 196.8 | |||||
| KKA7P-10F | Rc 1 | 41 | 72.4 | 325.9 | ||||
| 1 | KKA8P-06F | Rc 3/4 | 82.0 | 35.6 | 17.5 | 168.3 | 420.5 | |
| KKA8P-10F | Rc 1 | 85.0 | 391.3 | |||||
| KKA8P-12F | Rc1 1/4 | 50 | 87.3 | 552.8 | ||||
| 1 1/4 | KKA9P-10F | Rc 1 | 55 | 107.8 | 49.1 | 24.6 | 332.1 | 986.9 |
| KKA9P-12F | Rc1 1/4 | 110.1 | 925.6 | |||||
| KKA9P-14F | Rc1 1/2 | 110.1 | 848.2 |
