| 브랜드 이름: | DKE |
| 인증: | CE |
| 모델 번호: | GB 798 M5 |
| Minimum Order Quantity: | 10 |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | Carton /As The Clients Require |
| Delivery Time: | 1-7Work Days After Payment |
| 지불 조건: | T/T, 웨스턴 유니온, 페이팔 |
| Supply Ability: | 5000 Pieces/1Month |
| 스레드 피치: | 기준 | 표면 마감: | 밝고 부드러우며 버(Burr)가 최소화됨 |
|---|---|---|---|
| 스레드 직경: | M6, M8, M10, M12, M16, M20 최대 M30 | 재료: | 스테인레스 스틸 304, 탄소강 |
| 기준: | GB/T 798-1988, DIN 444 | 공칭 길이: | 20mm ~ 100mm |
| 강조하다: | GBT 798공압 파이프 피팅,M5 스레드 공압 파이프 피팅,표준 스레드 피치 파이프 피팅 |
||

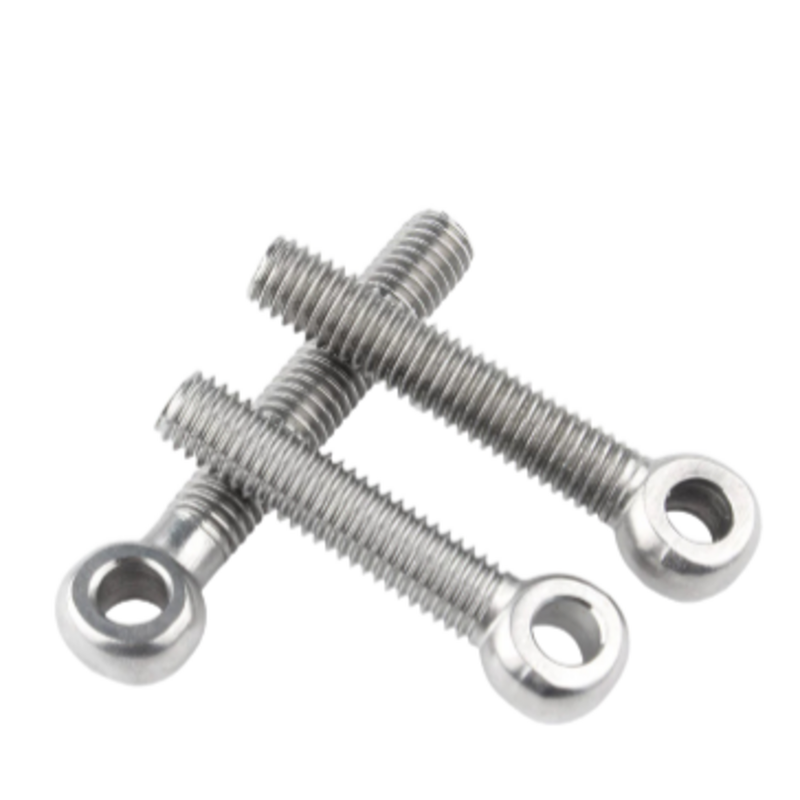

피쉬 아이 볼트(Fish Eye Bolt) 또는 라이브 조인트 나사(Live Joint Screw)라고도 하는 아이 볼트는 다기능 하드웨어 패스너 역할을 합니다. 유연하면서도 안전한 연결을 제공하도록 특별히 설계되었습니다. 볼트의 한쪽 끝에는 정밀하게 가공된 원형 눈이 있고 반대쪽 끝에는 완전히 또는 부분적으로 나사산이 있는 생크가 있습니다.
304 스테인리스강 또는 탄소강(Q235)과 같은 고강도 재료로 제작된 이 볼트는 뛰어난 내구성과 함께 뛰어난 부식 저항성을 보장합니다. 가혹하거나 까다로운 환경에서도 신뢰할 수 있는 성능을 제공하도록 제작되었습니다. 제조 공정은 GB/T 798-1988(중국 국가 표준) 및 DIN 444(독일 산업 표준)을 포함한 엄격한 표준을 준수하여 정확한 치수와 나사 정밀도를 보장합니다.
다양한 크기로 제공되는 아이볼트는 M6에서 M64까지의 스레드 직경으로 제공되어 다양한 프로젝트 요구 사항을 수용합니다. 이로 인해 다양한 응용 분야에 매우 적합하게 적용할 수 있습니다.
피벗 포인트, 조정 가능한 각도 또는 신뢰할 수 있는 리프팅 포인트가 필요한 상황에 이상적인 이 아이 볼트는 사용하기 쉽도록 설계되었습니다. 빠른 연결과 분리가 가능한 구조로 산업 현장과 범용 작업 모두에서 없어서는 안 될 요소입니다.
이러한 구성 요소는 녹과 부식에 대한 탁월한 저항성을 제공하는 고품질 304 스테인리스 스틸(A2)로 제공됩니다. 또는 전반적인 내구성과 수명을 향상시키기 위해 흑색 산화물 또는 용융 아연 도금과 같은 표면 코팅으로 처리된 탄소강(Q235) 버전을 사용할 수 있습니다.
강력하고 탄력 있는 소재로 제작된 이 제품은 뛰어난 인장 강도와 오래 지속되는 성능을 제공합니다. 탄소강 변형의 경우 강도 등급에는 4.8, 8.8 및 10.9가 포함되며 스테인리스강 옵션에는 A2-70 등급이 있습니다.
엄격한 GB798 및 DIN444 표준에 따라 제조된 이 부품은 부드러운 구형 표면과 매우 정밀한 나사산이 특징으로 다양한 응용 분야에서 안정적이고 일관된 성능을 보장합니다.
다양한 고정 요구 사항을 충족하기 위해 전체 나사산 설계와 부분 나사산 설계 중에서 선택할 수 있으므로 다양한 설치 요구 사항에 대한 유연성을 제공합니다.
원형 아이 디자인을 통해 핀, 체인 또는 로프와 쉽게 연결할 수 있으므로 설정 시 유연한 회전 및 각도 조정이 가능합니다.
| 스레드 직경 | M6, M8, M10, M12, M16, M20 최대 M30 |
| 표면 마감 | 밝고 부드러우며 버(Burr)가 최소화됨 |
| 스레드 피치 | 기준 |
| 공칭 길이 | 20mm에서 100mm |
| 재료 | 스테인레스 스틸 304, 탄소강 |
| 기준 | GB/T 798-1988, DIN 444 |
| 제품 키워드 | 공압 피팅, 아연 도금 파이프 결합, 탄소강 조합 |
| 월 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 | M33 |
| 피 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3 | 3.5 | 3.5 |
| 최대 d1 | 5.03 | 6.03 | 8.036 | 10.036 | 12.043 | 16.043 | 18.043 | 22.052 | 25.052 | 28.052 | 30.052 |
| d1분 | 5 | 6 | 8 | 10 | 12 | 16 | 18 | 22 | 25 | 28 | 30 |
| 최대 dk | 12 | 14 | 18 | 20 | 25 | 32 | 40 | 45 | 50 | 55 | 60 |
| 최소 dk | 10.9 | 12.9 | 16.9 | 18.7 | 23.7 | 30.4 | 38.4 | 43.4 | 48.4 | 53.1 | 58.1 |
| 최대 | 8 | 9 | 11 | 14 | 17 | 19 | 24 | 28 | 30 | 34 | 38 |
| 초 | 7.52 | 8.52 | 10.3 | 13.3 | 16.3 | 18.16 | 23.16 | 16.27 | 29.16 | 33 | 37 |
| DS 맥스 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 |
산업 기계는 이러한 구성 요소를 활용하여 자주 각도를 조정하거나 분해해야 하는 부품을 연결합니다. 이 기능은 다양한 기계 장비에 필수적이므로 유연성과 유지 관리가 용이합니다.
밸브 및 파이프라인 부문에서 이러한 요소는 저온, 고압 밸브, 압력 파이프라인 및 유체 공학 응용 분야와 관련된 시스템에 광범위하게 사용됩니다. 이러한 까다로운 조건에서도 신뢰성이 높아 선호되는 선택입니다.
리프팅 및 리깅 목적을 위해 이러한 구성 요소는 신뢰할 수 있는 리프팅 포인트 역할을 합니다. 적절한 슬링이나 후크와 함께 사용하면 다양한 산업 환경에서 안전하고 효과적인 리프팅 및 리깅 작업을 용이하게 합니다.
자동차 및 운송 산업은 서스펜션 시스템과 섀시 연결 내에 이러한 부품을 통합합니다. 또한 접이식 자전거, 어린이용 자전거 조립에도 사용되어 내구성과 기능성 모두에 기여하고 있습니다.
일반 조립 응용 분야에는 조정 가능한 브래킷과 같은 가구 생산뿐만 아니라 텐트 고정 장치 및 체육관 장비와 같은 실외 설치가 포함됩니다. 또한 다양한 하드웨어 도구를 조립하는 데에도 유용하므로 여러 분야에 걸쳐 다양한 구성 요소를 만들 수 있습니다.
당사의 공압 파이프 피팅은 공압 시스템에서 안정적이고 효율적인 연결을 제공하도록 설계되었습니다. 기술 지원을 받으려면 지원을 요청할 때 제품 모델 번호, 사양 및 설치 세부 정보를 준비하십시오.
최적의 성능과 안전을 보장하려면 제품 설명서에 제공된 지침에 따라 설치를 수행해야 합니다. 시스템을 작동하기 전에 적절한 도구를 사용하고 모든 연결이 확실하고 누출이 없는지 확인하십시오.
피팅에 문제가 있는 경우 설명서의 문제 해결 섹션을 참조하세요. 일반적인 문제로는 누수, 잘못된 크기 조정 또는 호환성 문제가 있습니다. 적절한 유지보수와 정기적인 검사를 통해 대부분의 작동 문제를 예방할 수 있습니다.
공압 피팅의 수명을 유지하고 연장하기 위해 교체 부품과 액세서리를 사용할 수 있습니다. 호환성과 성능을 보장하려면 항상 순정 부품을 사용하십시오.
자세한 기술 지원, 서비스 문의 또는 제품 문서 요청은 공식 웹사이트를 방문하거나 공인 대리점에 문의하세요.
제품 포장:각 공압 파이프 피팅은 운송 중 최대한의 보호를 보장하기 위해 세심하게 포장되어 있습니다. 피팅은 긁힘과 손상을 방지하기 위해 먼저 버블랩이나 폼과 같은 보호 재료로 포장됩니다. 그런 다음 상자 내부의 움직임을 최소화할 수 있도록 적절한 크기의 튼튼한 골판지 상자에 넣습니다. 대량 주문의 경우 부품을 분리하고 안전하게 보관할 수 있도록 구획이나 트레이에 구성되어 있습니다. 모든 패키지에는 쉽게 식별하고 품질을 관리할 수 있도록 제품 세부 정보, 취급 지침 및 배치 번호가 명확하게 표시되어 있습니다.
해운:우리는 공압 파이프 피팅을 안전하고 신속하게 배송할 수 있는 신뢰할 수 있는 배송 옵션을 제공합니다. 목적지와 주문 규모에 따라 배송물은 신뢰할 수 있는 택배 서비스, 화물 운송업체 또는 우편 서비스를 통해 발송됩니다. 각 배송은 고유한 추적 번호로 추적되므로 고객은 주문 상태를 실시간으로 모니터링할 수 있습니다. 우리는 지연을 방지하기 위해 모든 패키지가 배송 규정 및 표준을 준수하는지 확인합니다. 국제 배송의 경우 원활한 통관을 위해 필요한 모든 통관 서류가 준비 및 포함됩니다.
