| 브랜드 이름: | DKE |
| 인증: | CE |
| 모델 번호: | GB 798 M10 |
| Minimum Order Quantity: | 10 |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | Carton /As The Clients Require |
| Delivery Time: | 1-7Work Days After Payment |
| 지불 조건: | T/T, 웨스턴 유니온, 페이팔 |
| Supply Ability: | 5000 Pieces/1Month |
| 스레드 직경: | M6, M8, M10, M12, M16, M20 최대 M30 | 표면 마감: | 밝고 부드러우며 버(Burr)가 최소화됨 |
|---|---|---|---|
| 스레드 피치: | 기준 | 공칭 길이: | 25mm ~ 200mm |
| 기준: | GB/T 798-1988, DIN 444 | 재료: | 스테인레스 스틸 304, 탄소강 |
| 강조하다: | 최소 버스 공기 융합기 M10 스레드,누출 방지 공기 연결기 자동화,공기 파이프 융합기 M10 지름 |
||

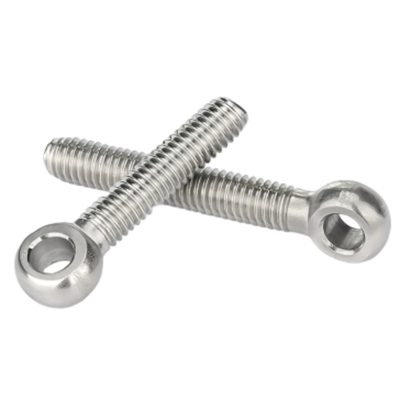

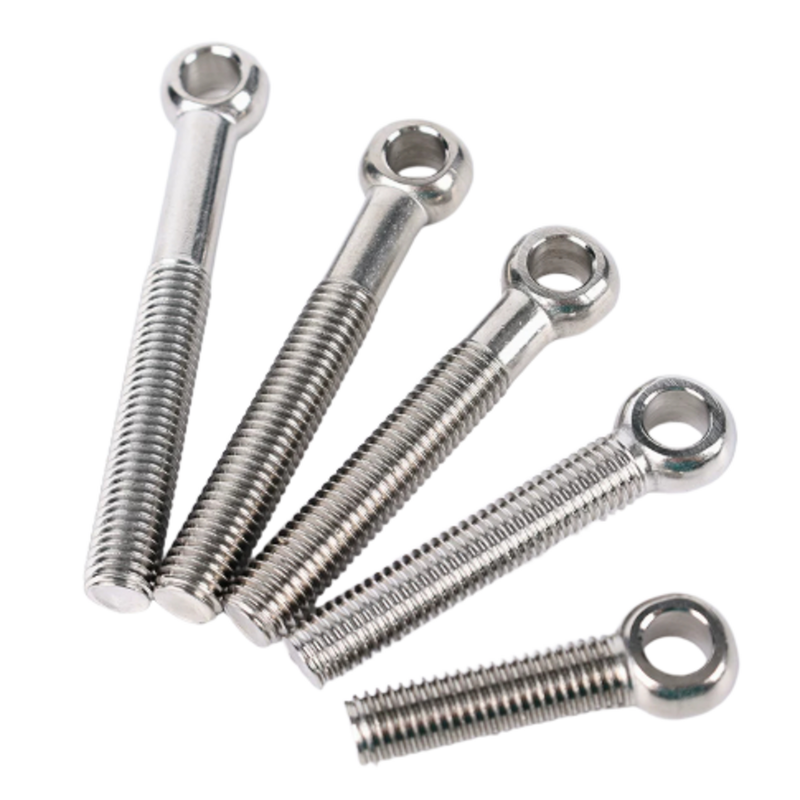

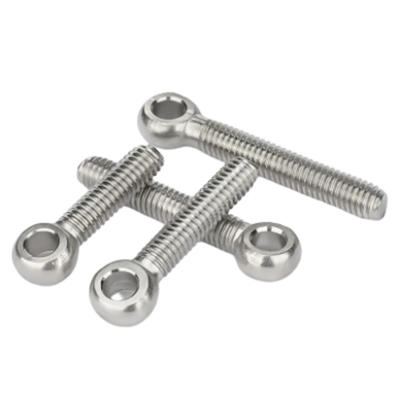

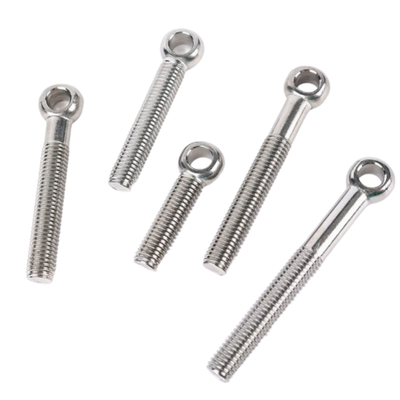

일반적으로 피쉬 아이 볼트(Fish Eye Bolt) 또는 라이브 조인트 나사(Live Joint Screw)라고 불리는 아이 볼트는 안전하고 유연한 연결을 위해 제작된 적응성이 뛰어난 하드웨어 패스너입니다. 한쪽 끝에는 정밀하게 가공된 원형 눈이 있고 다른 쪽 끝에는 완전히 또는 부분적으로 나사산이 있는 생크가 짝을 이루는 것이 특징입니다.
304 스테인리스강 또는 탄소강(Q235)과 같은 견고한 재료로 제작된 이 볼트는 까다로운 조건에서도 탁월한 내식성, 오래 지속되는 내구성 및 신뢰할 수 있는 성능을 제공합니다. GB/T 798-1988(중국 국가 표준) 및 DIN 444(독일 산업 표준)과 같은 표준을 준수하도록 세심하게 제조되어 정확한 치수와 나사 정밀도를 보장합니다. 이 제품은 다양한 프로젝트 요구 사항을 충족할 수 있도록 나사 직경이 M6부터 M64까지 다양한 크기로 제공됩니다.
이 아이 볼트는 피벗 포인트, 각도 조절 또는 안전한 리프팅 포인트가 필요한 응용 분야에 탁월한 솔루션입니다. 신속한 연결 및 분리가 용이하도록 설계되어 산업용 및 범용 용도 모두에 필수적인 구성 요소입니다.
프리미엄 소재 옵션:이 제품은 다양한 요구에 맞게 두 가지 고품질 소재로 제공됩니다. 304 스테인리스강(A2) 버전은 녹과 부식에 대한 탁월한 저항성을 제공하여 열악한 환경에서도 장기적인 성능을 보장합니다. 또는 탄소강(Q235) 옵션에는 흑색 산화물 코팅 또는 용융 아연 도금과 같은 보호 표면 처리가 제공되어 내구성과 복원력이 크게 향상됩니다.
고강도:견고한 재료로 제작된 이 구성 요소는 까다로운 응용 분야에 인상적인 인장 강도와 안정적인 내구성을 제공합니다. 탄소강 버전은 4.8, 8.8, 10.9 등 다양한 강도 등급으로 제공되며, 스테인리스강 버전은 A2-70 등급으로 제공되어 광범위한 기계적 요구 사항을 충족합니다.
정밀 엔지니어링:GB798 및 DIN444 표준을 엄격하게 준수하여 제조된 이 품목은 부드러운 구형 표면과 고정밀 나사 가공이 특징입니다. 이는 사용 중에 일관된 품질과 최적의 성능을 보장합니다.
다양한 스레딩 옵션:다양한 고정 요구 사항을 충족하기 위해 이 제품은 전체 나사산 설계와 부분 나사산 설계로 제공되므로 유연성을 제공하고 다양한 조립 구성과의 호환성을 보장합니다.
다양한 디자인:원형 눈 모양은 핀, 체인 또는 로프와 쉽게 연결할 수 있어 부드러운 회전 및 각도 조정이 가능합니다. 이 디자인은 유연한 움직임이 필요한 다양한 응용 분야에 높은 적응력을 제공합니다.
| 기준 | GB/T 798-1988, DIN 444 |
| 표면 마감 | 밝고 부드러우며 버(Burr)가 최소화됨 |
| 스레드 직경 | M6, M8, M10, M12, M16, M20 최대 M30 |
| 재료 | 스테인레스 스틸 304, 탄소강 |
| 스레드 피치 | 기준 |
| 공칭 길이 | 25mm에서 200mm |
| 월 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 |
| 피 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3 | 3.5 |
| 최대 d1 | 5.03 | 6.03 | 8.036 | 10.036 | 12.043 | 16.043 | 18.043 | 22.052 | 25.052 | 28.052 |
| d1분 | 5 | 6 | 8 | 10 | 12 | 16 | 18 | 22 | 25 | 28 |
| 최대 dk | 12 | 14 | 18 | 20 | 25 | 32 | 40 | 45 | 50 | 55 |
| 최소 dk | 10.9 | 12.9 | 16.9 | 18.7 | 23.7 | 30.4 | 38.4 | 43.4 | 48.4 | 53.1 |
| 최대 | 8 | 9 | 11 | 14 | 17 | 19 | 24 | 28 | 30 | 34 |
| 초 | 7.52 | 8.52 | 10.3 | 13.3 | 16.3 | 18.16 | 23.16 | 16.27 | 29.16 | 33 |
| DS 맥스 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 |
이 구성 요소는 정기적인 각도 조정이나 쉬운 분해가 가능하도록 부품을 연결해야 하는 기계 장비에 자주 활용됩니다. 이는 산업용 기계의 유연성과 기능성을 보장하는 데 중요한 역할을 합니다.
이는 저온, 고압 밸브 및 압력 파이프라인과 관련된 시스템에 널리 사용됩니다. 또한 이는 유체 엔지니어링 설정의 공통 요소로, 이러한 인프라의 신뢰성과 안전성에 기여합니다.
올바른 슬링이나 후크와 함께 사용하면 이 구성 요소는 다양한 리프팅 및 리깅 작업을 위한 신뢰할 수 있는 리프팅 포인트가 됩니다. 강도와 디자인은 이러한 혹독한 작업 중에도 안전한 취급을 보장합니다.
자동차 부문에서는 서스펜션 시스템과 섀시 연결에 사용됩니다. 또한, 접이식 자전거, 어린이용 자전거 조립에도 많이 사용되어 안정성과 유지관리 용이성을 동시에 제공합니다.
이 다용도 구성 요소는 조정 가능한 브래킷과 같은 가구 제조 응용 분야에 적합합니다. 또한 텐트 고정 장치 및 체육관 장비와 같은 실외 설치는 물론 다양한 하드웨어 도구를 조립하는 데에도 적합합니다.
당사의 공압 파이프 피팅은 공압 시스템에서 안전하고 효율적인 연결을 제공하도록 설계되었습니다. 기술 지원을 받으려면 피팅에 포함된 제품 설명서를 참조하십시오. 여기에는 최적의 성능을 보장하기 위한 자세한 설치 지침, 유지 관리 지침 및 문제 해결 팁이 포함되어 있습니다.
문제가 발생하거나 제품 선택, 설치 또는 호환성에 대한 도움이 필요한 경우 당사 기술 지원 팀이 전문적인 안내를 제공할 수 있습니다. 정확하고 시기적절한 지원을 받을 수 있도록 지원을 요청할 때 제품 사양과 시스템 세부 정보를 준비하는 것이 좋습니다.
또한 공압 응용 분야의 효과를 극대화하는 데 도움이 되는 맞춤형 피팅 솔루션, 시스템 설계 상담, 교육 세션 등 다양한 서비스를 제공합니다. 누출을 방지하고 장기적인 신뢰성을 보장하려면 공압 피팅을 정기적으로 유지 관리하고 검사하는 것이 좋습니다.
보증 정보는 구매 시 제공된 보증 조건을 참조하세요. 당사의 약속은 고객의 공압 시스템 요구 사항을 충족할 수 있는 고품질 제품과 지원을 제공하는 것입니다.
당사의 공압 파이프 피팅은 운송 중 최대한의 보호를 보장하기 위해 세심하게 포장되어 있습니다. 각 피팅은 긁힘과 손상을 방지하기 위해 보호재로 개별적으로 포장되어 있습니다. 그런 다음 취급 및 배송 스트레스를 견딜 수 있도록 설계된 견고하고 충격에 강한 상자에 안전하게 배치됩니다.
대량 주문의 경우 피팅은 이동 및 잠재적인 손상을 방지하기 위해 포장 내의 맞춤형 트레이 또는 구획에 구성됩니다. 모든 패키지에는 원활한 배송을 보장하기 위해 제품 세부 정보, 취급 지침 및 배송 정보가 명확하게 표시되어 있습니다.
우리는 공압 파이프 피팅의 시기적절하고 안전한 배송을 보장하기 위해 신뢰할 수 있는 운송업체를 통해 믿을 수 있는 배송 옵션을 제공합니다. 주문이 배송되면 추적 정보가 제공되므로 주문이 귀하의 위치에 도착할 때까지 진행 상황을 모니터링할 수 있습니다.
